![SERIES-F + EASYMESUR F755 / F755S / F1505 / F1505S, Pantalla táctil de 7" con visualización gráfica](/products/127493/large/gallery5.jpg ". Pantalla táctil de 7" con visualización gráfica")

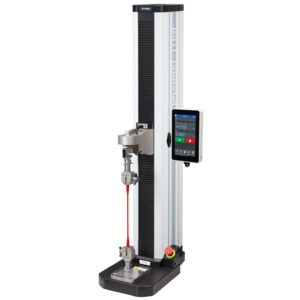

Banco de prueba EasyMESUR® F755 / F755S / F1505 / F1505S
El sistema de la serie F EasyMESUR® integra la funcionalidad de un dinamómetro de banco de pruebas con un diseño modular y robusto, ofreciendo mediciones precisas de tracción y compresión en cargas de 3,4 kN hasta 6,7 kN. Este sistema es ideal para entornos industriales y de investigación, combinando tecnología avanzada con facilidad de uso gracias a su panel táctil integrado y al sistema Plug & Test®.
Características Destacadas:
- Sistema Plug & Test® integrado: Facilita la conexión de sensores de fuerza de Mark-10 y de terceros, garantizando una instalación y configuración sencillas.
- Panel táctil de 7 pulgadas: Proporciona una interfaz intuitiva y asistida para configurar y ejecutar diversas pruebas, reduciendo la curva de aprendizaje.
- Amplia versatilidad de ensayos: Permite realizar pruebas a una carga, de rotura, a distancia, de sujeción, cíclicas y de carga media, adaptándose a múltiples aplicaciones.
- Diseño modular y adaptable: Las bases desmontables y las extensiones de columna opcionales ofrecen soluciones de montaje personalizadas en orientaciones verticales u horizontales.
- Conectividad avanzada: Equipado con puertos USB-C para exportar e importar datos e informes, facilitando el análisis y la toma de decisiones.
- Mantenimiento simplificado: La integración de componentes electrónicos en un módulo extraíble reduce los tiempos de mantenimiento y facilita la reparación.
Beneficios Clave:
- Operación intuitiva: Gracias al panel táctil y al asistente de configuración, cualquier usuario puede realizar pruebas complejas de forma sencilla y precisa.
- Adaptabilidad a diversas necesidades: Su diseño modular permite ampliar y ajustar el sistema según las demandas específicas de cada aplicación sin incurrir en costes adicionales.
- Resultados precisos y fiables: La combinación de tecnología avanzada y construcción robusta asegura mediciones exactas, esenciales para el control de calidad.
- Eficiencia en el análisis de datos: La facilidad para exportar y generar informes detallados optimiza el seguimiento y la toma de decisiones en procesos de ensayos.
El sistema EasyMESUR® se envía en modo evaluación, permitiendo el uso completo de todas sus funciones durante 160 horas para que puedas comprobar su rendimiento en condiciones reales.
Contacta con nosotros para descubrir cómo estos bancos de pruebas motorizados pueden transformar tus procesos de medición y control, y para recibir asesoramiento personalizado sobre la configuración ideal para tus necesidades.
Características

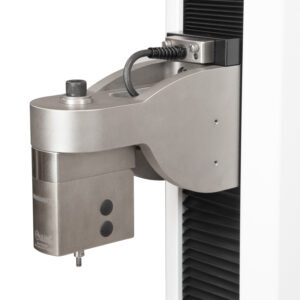

- Sensor de fuerza e interfaz FS05 sin cables: Integra un sensor de fuerza con una interfaz optimizada para el FS05 sin cables, garantizando mediciones fiables sin interferencias.
- Conexiones USB C independientes: Permite la conexión simultánea a un PC y a un dispositivo de almacenamiento externo, facilitando la transferencia y respaldo de datos.
- Panel de control táctil integrado: Ofrece una experiencia de usuario intuitiva para gestionar y monitorizar los ensayos de forma centralizada.
- Gestión integral mediante Easy MESUR: Permite configurar, ejecutar y analizar datos directamente a través del sistema integrado, optimizando el flujo de trabajo.
- Asistentes para la creación de pruebas: Facilita la elaboración y puesta en marcha de pruebas mediante funciones guiadas que aseguran resultados consistentes.
- Retorno automático: Incorpora una función de reinicio que restablece los parámetros predeterminados al finalizar cada ciclo de ensayo.
- Límites de apto o no apto: Establece criterios automáticos de aceptación o rechazo en función de los resultados obtenidos en cada prueba.
- Compensación de la desviación del sistema: Corrige desviaciones en las mediciones para garantizar la precisión en los resultados.
- Programa informático actualizable in situ: Permite actualizar el software del sistema directamente en el dispositivo, sin necesidad de equipos externos.
- Protección contra sobrecargas: Integra mecanismos de seguridad que previenen daños al sistema en caso de sobrecargas operativas.
- Protección total mediante contraseña: Asegura el acceso al sistema restringiéndolo a usuarios autorizados mediante contraseña.

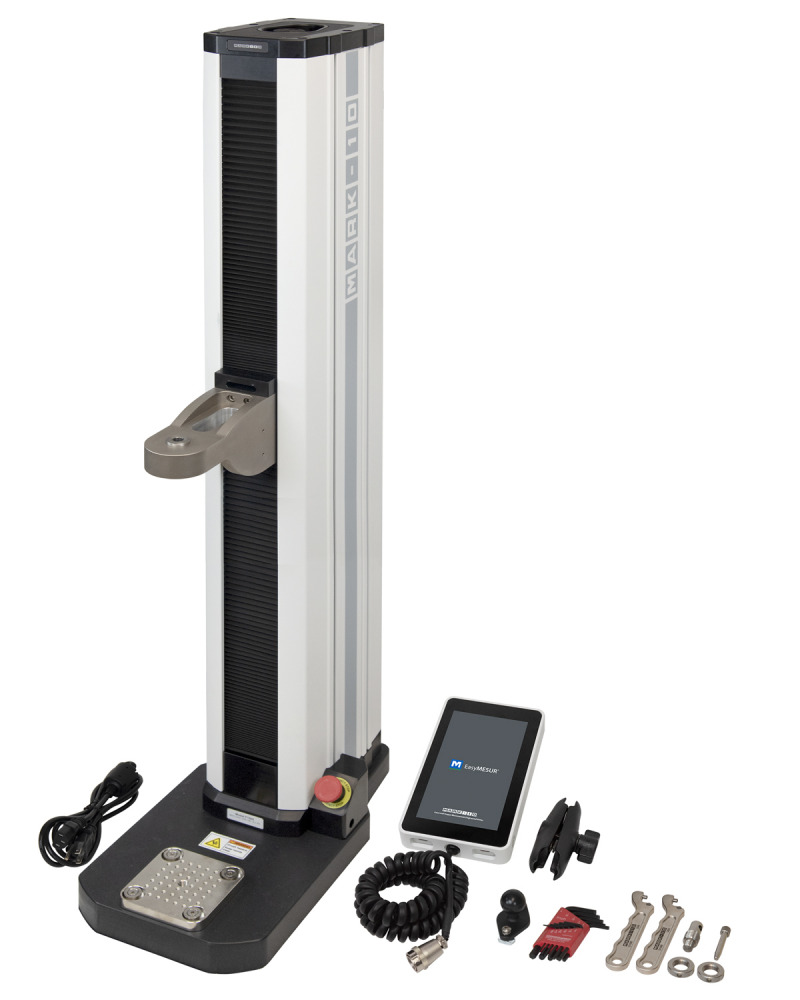

Los bancos de pruebas avanzados F755-EM, F755S-EM, F1505-EM y F1505S-EM se envían tal como se muestran e incluyen los siguientes accesorios:
- Panel de control, soporte de montaje y hardware

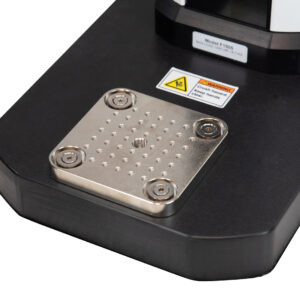

- Kit de fijación para la base
- Anillo de bloqueo para la fijación
- Llave de gancho
- Cable de alimentación
- Juego de llaves Allen
| Funciones | Numero de pieza | Descripción | Co-Requerimientos |
|---|---|---|---|
| Medición de distancia | EMF001-2 | Mide la distancia con la posibilidad de ajustar a cero la lectura. | - |
| Límites de distancia | EMF002-2 | Detiene el movimiento en los límites de distancia superior e inferior definidos por el usuario. | - Medición de distancias (EMF001-2) |
| Precarga | EMF003-2 | Ajusta automáticamente la posición de recorrido a cero en un valor de precarga definido por el usuario. | - Medición de distancias (EMF001-2) |
| Extensión de alta velocidad | EMF004-2 | Extiende el rango superior de velocidad, dependiendo del modelo del banco de pruebas. | - |
| Extensión de baja velocidad | EMF005-2 | Extiende el rango inferior de velocidad, dependiendo del modelo del banco de pruebas. | - |
| Ciclos | EMF006-2 | Configura hasta 100.000 ciclos con tiempos de espera superior e inferior definidos por el usuario. Puede ciclar entre cualquier combinación de interruptores de límite, límites de recorrido, puntos de rotura y límites de carga. | - Si se cicla hasta los límites de distancia, añadir Medición de distancia (EMF001-2) y Límites de distancia (EMF002-2) - Si se cicla hasta un punto de rotura, añadir Detección de rotura (EMF007-2) |
| Detección de rotura | EMF007-2 | Detiene el movimiento cuando ocurre una caída de fuerza definida por el usuario. | - |
| Mantenimiento de carga | EMF008-2 | Detiene y mantiene una carga definida por el usuario durante un tiempo determinado. | - |

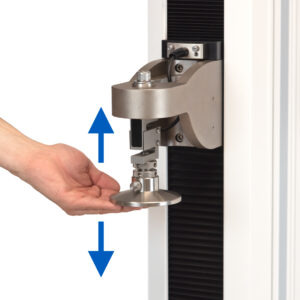

| FollowMe® | EMF009-2 | Permite empujar y tirar del eje de carga del sensor para mover la cruceta hacia arriba y abajo. Ideal para el posicionamiento manual previo a una prueba. La velocidad aumenta con la fuerza aplicada. | - |
| Gráficos e informes | EMF010-2 | Genera gráficos de carga vs. tiempo o distancia, muestra estadísticas y crea un informe con gráficos, resultados, datos de ejecución y otra información. | - Si se grafican datos de carga vs. distancia, añadir Medición de distancia (EMF001-2) |
| Control mediante PC | EMF011-2 | Permite controlar el banco de pruebas con una aplicación propia, usando una biblioteca de comandos seriales para el control del movimiento y la recolección de datos. Mientras el control mediante PC está activo, el panel de control funciona como un mando con controles básicos manuales. | - Cable AC1107, banco de pruebas a PC |
| Estas opciones pueden adquirirse junto con el equipo o activarse posteriormente mediante código. También está disponible un paquete con una combinación de opciones o todas las funciones a un precio reducido. |
|||
| Paquete | Número de pieza | Incluye |
|---|---|---|
| Medición de Distancia | EMP001-2 | - Medición de distancia (EMF001-2) - Límites de distancia (EMF002-2) - Precarga (EMF003-2) |
| Extensión de Velocidad | EMP002-2 | - Extensión de alta velocidad (EMF004-2) - Extensión de baja velocidad (EMF005-2) |
| Funcionalidad Avanzada | EMP003-2 | - Ciclos (EMF006-2) - Detección de rotura (EMF007-2) - Mantenimiento de carga (EMF008-2) - FollowMe® (EMF009-2) |
| Opciones Completas | EMP-COMP-2 | Todas las funciones |
Descubre los bancos de pruebas motorizados de la serie F con EasyMESUR®, diseñados como sistemas autónomos y eficientes para una amplia gama de aplicaciones. Disponibles en capacidades de carga desde 3,4 hasta 6,7kN, con configuraciones que incluyen tres verticales y una horizontal para cargas bajas y cuatro verticales para cargas altas.
- Pantalla Táctil y Conectividad: Equipados con una pantalla de 7 pulgadas y dos puertos USB-C, permitiendo conexiones directas a PC y dispositivos de almacenamiento externo.
- Funciones Opcionales: Incluyen medición de distancia, límites de distancia, pre-carga, ciclismo y más, disponibles en paquetes o individualmente.
| Característica / Especificación | IntelliMESUR® | EasyMESUR® |
|---|---|---|
| Asistentes básicos de prueba | Incluido | Incluido |
| Pruebas de múltiples pasos | Incluido | - |
| Rangos de velocidad extendidos | Incluido | Opcional |
| Medición de distancia, límites de distancia y precarga | Incluido | Opcional |
| Retorno automático y ciclos | Incluido | Opcional |
| Detección de rotura | Incluido | Opcional |
| Mantenimiento de carga | Incluido | Opcional |
| Posicionamiento del cabezal móvil FollowMe® | Incluido | Opcional |
| Pruebas por lotes | Incluido | - |
| Indicaciones para el operador | Incluido | - |
| Límites de aprobación / rechazo | Incluido | Incluido |
| Creador de informes | Incluido | Opcional |
| Resultados | Amplia selección | 1 por prueba |
| Gráficos y estadísticas | Incluido | Opcional |
| Superposición de pruebas anteriores en el gráfico | Incluido | - |
| Control por PC mediante aplicación de terceros | - | Opcional |
| Medición del coeficiente de fricción (COF) | Opcional | - |
| Protección contra sobrecarga | Incluido | Incluido |
| Precisión - sensor de fuerza | ±0,1% o ±0.15% de la escala completa del sensor | ±0,1% o ±0.15% de la escala completa del sensor |
| Precisión - banco de pruebas | ±0,1% de la escala completa del sensor | ±0,1% de la escala completa del sensor |
| Resolución de distancia | 0.01 mm | 0.02 mm |
| Compensación de desviación del sistema | Incluido | Incluido |
| Precisión - Distancia | ±0,05 mm, a cualquier carga o posición | ±0,15 mm, a cualquier carga o posición |
| Precisión - Velocidad | 0,2% del ajuste | 0,2% del ajuste |
| Frecuencia de captura de carga máxima | 20.000 Hz | 5.000 Hz |
| Frecuencia de adquisición de datos | 1.000 Hz | 100 Hz |
| Número de puntos de datos por prueba | 1.000.000 | 100.000 |
| Usuarios y permisos | 3 niveles de permisos, usuarios ilimitados | 1 nivel (acceso con contraseña) |
| Funciona en | Tableta o PC con Windows | Sólo en el panel de control |
El panel de control de 7 pulgadas utilizado con EasyMESUR® proporciona diversos datos y cuenta con varias características específicas.
 |
 |
Características del panel de controlLa tableta de 7" dispone de 2 puertos USB-C para conexión con PC y unidades flash externas. |
Vista estándarVisualización de los valores de carga y distancia con controles claros y sencillos. |
 |
|

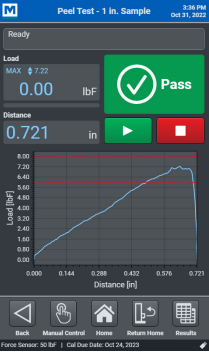

Vista de gráficosVisualización de un gráfico de carga frente a distancia o tiempo, con indicación de estado de aprobación/rechazo. |

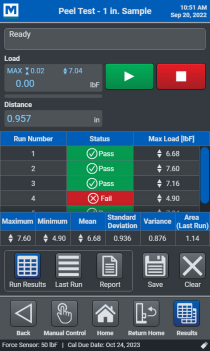

Vista de resultadosVisualización de los resultados de cada prueba, junto con estadísticas correspondientes. |
 |

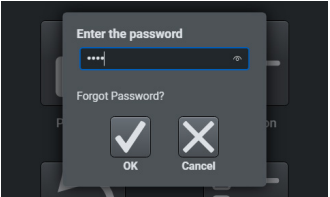

Acceso seguro para usuariosControl de acceso de usuarios a áreas sensibles, como la edición de pruebas y la calibración, mediante contraseña. |
 |
Diseño rígido y precisoLas estructuras excepcionalmente rígidas cuentan con diseños de extrusión personalizados, diseñados para ofrecer máxima estabilidad. La compensación de fábrica de los bastidores de prueba y los sensores de fuerza garantiza una precisión de posicionamiento de ±0,15 mm / 0.006 in bajo cualquier carga y en cualquier posición. Los motores paso a paso y los controladores accionan un husillo de bolas y una guía lineal para un funcionamiento suave y silencioso, con prácticamente ninguna variación de velocidad bajo carga. |
 |

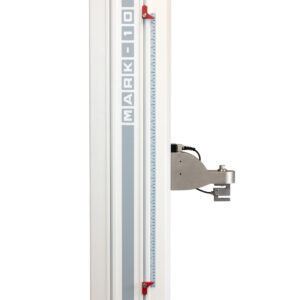

Interruptores de límiteLos interruptores de límite superior e inferior de estado sólido pueden utilizarse como límites de prueba o como excepciones de prueba. Las reglas de doble graduación facilitan la colocación de los interruptores. |
 |
Electrónica de fácil mantenimientoLa mayoría de los componentes electrónicos están alojados en un módulo integrado, que puede sustituirse fácilmente sin necesidad de herramientas o procesos especiales. |

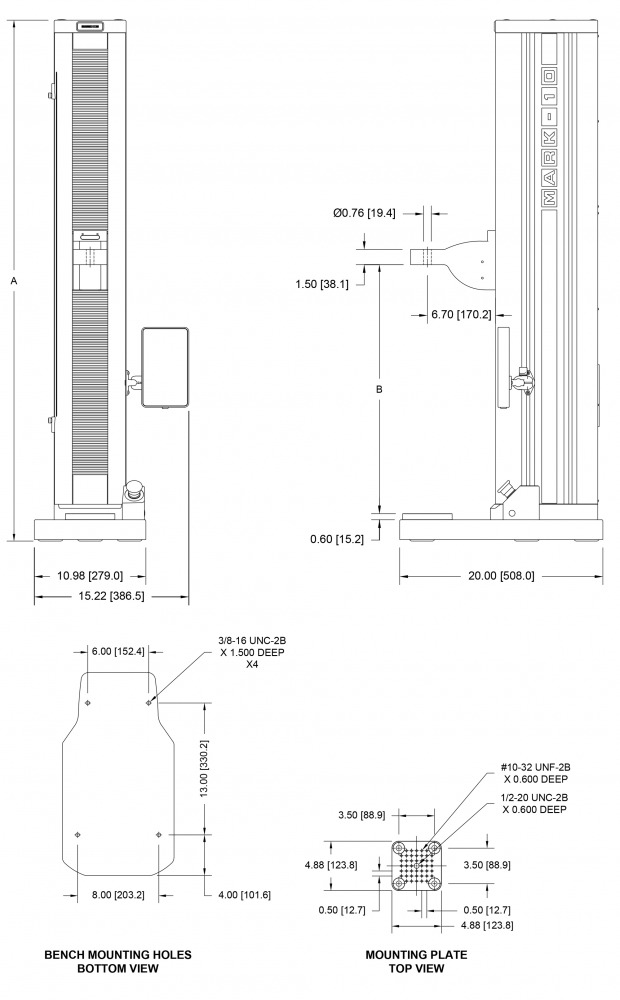

Dimensiones
F755 / F755S / F1505 / F1505S PULGADAS [MM]
Sensores Plug & Test® para la Serie F
Los bancos de pruebas de la Serie F de Mark-10 emplean una versión especializada de sensores Plug & Test® para ensayos de compresión y tracción. Estos sensores almacenan detalles de calibración y configuración en un PCB interno, permitiendo una intercambiabilidad sin interrupciones entre múltiples bancos de pruebas. Actualmente, los modelos FS05, FS06 y R07 están disponibles para su uso con la gama Serie F.
- FS05
- Capacidades desde 0,5 kN hasta 2,5 kN.
- Se conecta directamente a los bancos de pruebas F105, F305 y F505.
- Requiere el adaptador AC1083 para su uso con los modelos F755 o F1505.
- FS06 y R07
- Diseñados para aplicaciones de compresión y tracción.
- Utilizan el sistema operativo Mark-10 dentro de los bancos de pruebas de la Serie F.
Gracias a la tecnología Plug & Test® de Mark-10, todos los sensores almacenan su propia información de configuración y calibración, garantizando mediciones precisas y consistentes al cambiar de un banco de pruebas a otro.
Adaptador PTAF
Diseñado para células de carga de galgas extensométricas de terceros, sensores de fuerza y par, el adaptador PTAF ofrece una flexibilidad excepcional para su sistema de pruebas de la Serie F:
- Conectividad directa
- Se acopla a los bancos de pruebas F105, F305 y F505 sin necesidad de hardware adicional.
- Compatible con los modelos F755 y F1505, así como con los indicadores M5I y M7I, utilizando el adaptador AC1083.
- Capacidades configurables
- Un software intuitivo permite programar el PTAF con una amplia biblioteca de capacidades comunes, desde 0,5 N hasta 4.000 kN en medición de fuerza y desde 7 Ncm hasta 57.000 Nm en medición de par.
- Identificación e intercambiabilidad
- Cada adaptador puede asignarse un número de identificación, que se muestra al encender el sistema o en la pantalla del banco de pruebas.
- Todos los datos de calibración y configuración se almacenan en el PCB del adaptador, lo que permite intercambiar sensores e indicadores sin pérdida de precisión.
Ya sea que necesite conectividad directa para los sensores nativos Plug & Test® de Mark-10 o integrar dispositivos de terceros, el adaptador PTAF proporciona una solución versátil y fiable para sus necesidades de medición de fuerza y par.
 |
 |
|
Retire la placa de circuito y la cubierta lateral para conectar un sensor de terceros al adaptador PTAF. |
Pase el cable y conecte los cables al bloque de terminales. |
 |
 |
|
Vuelva a colocar la placa de circuito y la cubierta lateral. |
El sensor ahora puede configurarse utilizando el software incluido Plug & Test Adapter Configuration y utilizarse en el banco de pruebas Serie-7. Se requiere un adaptador adicional (AC1083) para conectar el PTAF a los bancos de pruebas de la gama F755(S)/F1505(S). |
| Modelo F755-EM | Modelo F755S-EM | Model F1505-EM | Model F1505S-EM | |
|---|---|---|---|---|
| Capacidad de carga | 3,4 kN | 3,4 kN | 6,7 kN | 6.7 kN |
| Recorrido máximo | 813 mm | 360 mm | 813 mm | 360 mm |
| Rango de velocidad estándar | 10 - 600 mm/min | 10 - 600 mm/min | 10 - 600 mm/min | 10 - 600 mm/min |
| Rango de Velocidad Opcional | 0,02 - 1.525 mm/min | 0,02 - 1.525 mm/min | 0,02 - 1.800 mm/min | 0,02 - 1.800 mm/min |
| Precisión de carga (% de escala completa) |
|
|
|
|
| Frecuencia de muestreo de carga | 5.000 Hz | 5.000 Hz | 5.000 Hz | 5.000 Hz |
| Frecuencia de adquisición de datos | 100 Hz | 100 Hz | 100Hz | 100 Hz |
| Precisión de velocidad | ±0,2% del ajuste, sin variación apreciable con la carga | ±0,2% del ajuste, sin variación apreciable con la carga | ±0,2% del ajuste, sin variación apreciable con la carga | ±0,2% del ajuste, sin variación apreciable con la carga |
| Precisión de posición | ±0,15 mm, en cualquier carga o posición | ±0,15 mm, en cualquier carga o posición | ±0,15 mm, en cualquier carga o posición | ±0,15 mm, en cualquier carga o posición |
| Resolución de distancia | 0.02 mm | 0.02 mm | 0.02 mm | 0.02 mm |
| Repetibilidad de los interruptores límite | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Alimentación | Entrada universal 100-240 VAC, 50/60 Hz, 120 W | Entrada universal 100-240 VAC, 50/60 Hz, 120 W | Entrada universal 100-240 VAC, 50/60 Hz, 450W | Entrada universal 100-240 VAC, 50/60 Hz, 450W |
| Tipo de fusible | 4A, 3AG, SLO BLO | 4A, 3AG, SLO BLO | 4A, 3AG, SLO BLO | 4A, 3AG, SLO BLO |
| Peso | 83 kg (banco de pruebas) 107 kg (peso de envío) | 68 kg (banco de pruebas) 88 kg (peso de envío) | 89 kg (banco de pruebas) 112 kg (peso de envío) | 71 kg (banco de pruebas) 93 kg (peso de envío) |
| Condiciones ambientales |
|
|
|
|
| Conformidad | Marcado CE y UKCA | Marcado CE y UKCA | Marcado CE y UKCA | Marcado CE y UKCA |
| Garantía | 3 Años | 3 Años | 3 Años | 3 Años |
| Reducción de la capacidad de carga a velocidades más altas: - F755 / F755S: Limitado a 2,3 kN por encima de 900 mm/min - F1505 / F1505S: Limitado a 4,5 kN por encima de 1.525 mm/min. |
||||
