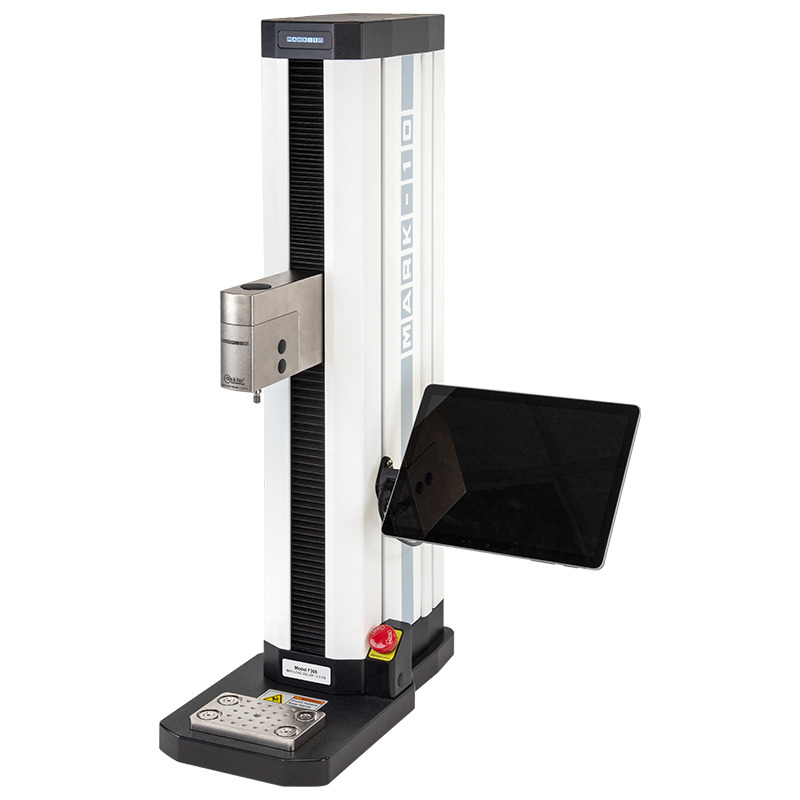

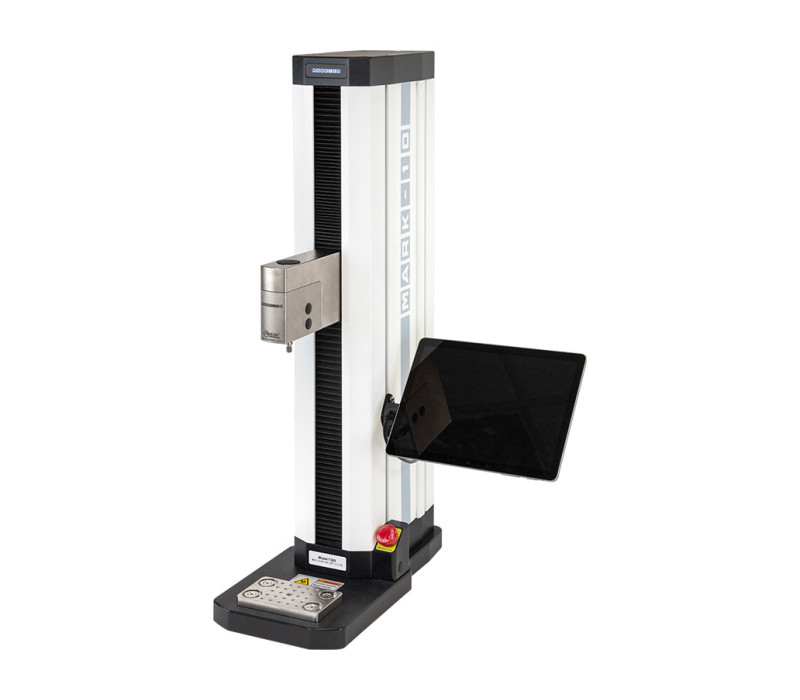

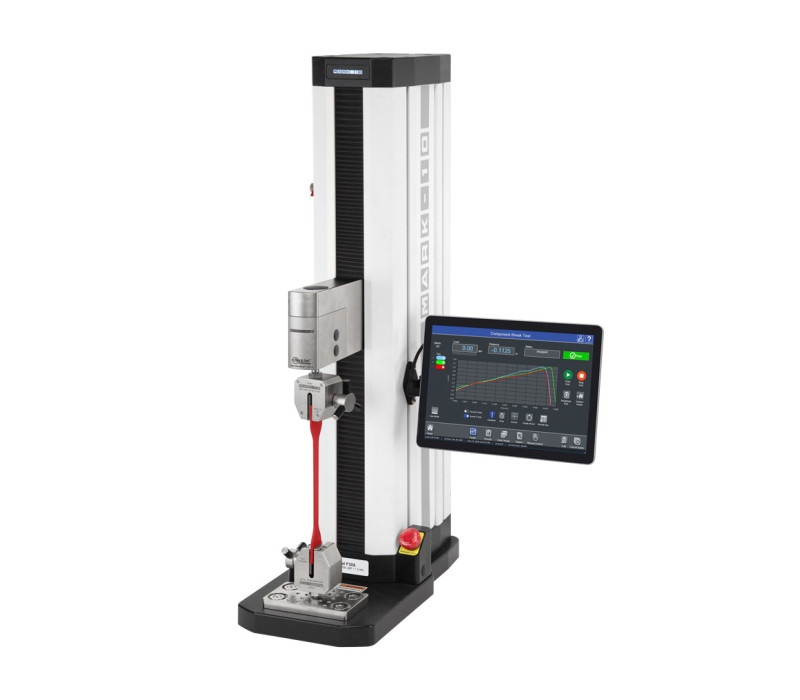

Banco de prueba IntelliMESUR® F105 / F305 / F505 / F505H
Los bancos de prueba IntelliMESUR® de la serie F (F105, F305, F505 y F505H) son soluciones avanzadas para pruebas de tracción y compresión, diseñados para entornos industriales y de investigación donde la precisión y la flexibilidad son esenciales. Estos equipos permiten configuraciones de prueba complejas, adaptándose a diversos requisitos y espacios, ya sea en laboratorio o en planta de producción.
Características Destacadas:
- Capacidad de Carga Amplia: Rango de fuerza desde 0,5 hasta 2,2 kN, adecuado para múltiples aplicaciones industriales.
- Panel de Control Avanzado: Equipados con un panel táctil de 10 pulgadas que ofrece una interfaz clara y fácil de usar para la configuración y monitorización de ensayos.
- Flexibilidad de Configuración: Disponibles en modelos verticales y horizontales, adaptándose a cualquier espacio de ensayo.
- Conectividad Mejorada: Puertos USB-C que facilitan la integración con sistemas de PC y la transferencia de datos de manera rápida y sencilla.
Beneficios Clave:
- Usabilidad Optimizada: Una interfaz intuitiva que facilita el uso incluso para personal no especializado, reduciendo los tiempos de aprendizaje.
- Adaptabilidad a Diversas Pruebas: Ideal para ensayos estándar y configuraciones específicas de investigación avanzada, permitiendo un control de calidad riguroso.
- Soporte y Personalización Extendidos: Amplias opciones para el mantenimiento y la personalización del equipo, minimizando los tiempos de inactividad.
- Integración Total: Compatible con sensores de fuerza (serie FS05) y con el software IntelliMESUR®, ya sea preconfigurado en una tableta Windows o como aplicación independiente, para una gestión integral de datos de fuerza y distancia.
Contacta con nosotros para más información o para realizar un pedido. Nuestro equipo de expertos está preparado para asesorarte en la selección y configuración del banco de prueba IntelliMESUR® que mejor se adapte a tus necesidades operativas y técnicas, garantizando resultados precisos y un control de ensayos óptimo.
Características
- Sensor de fuerza integrado: Interfaz sin cables para el sensor de fuerza FS05.
- Panel de control táctil integrado: Configuración, ejecución y análisis de datos a través del panel de control IntelliMESUR® integrado.
- Solución integrada de control de movimiento: Recopilación de datos con interfaz perfecta para el sensor de fuerza FS05 sin cables. El sistema Plug & Test® permite utilizar células de carga de otros fabricantes mediante el adaptador PTAF.
- Asistentes para la creación de pruebas: Guias interactivas que simplifican la configuración del ensayo.

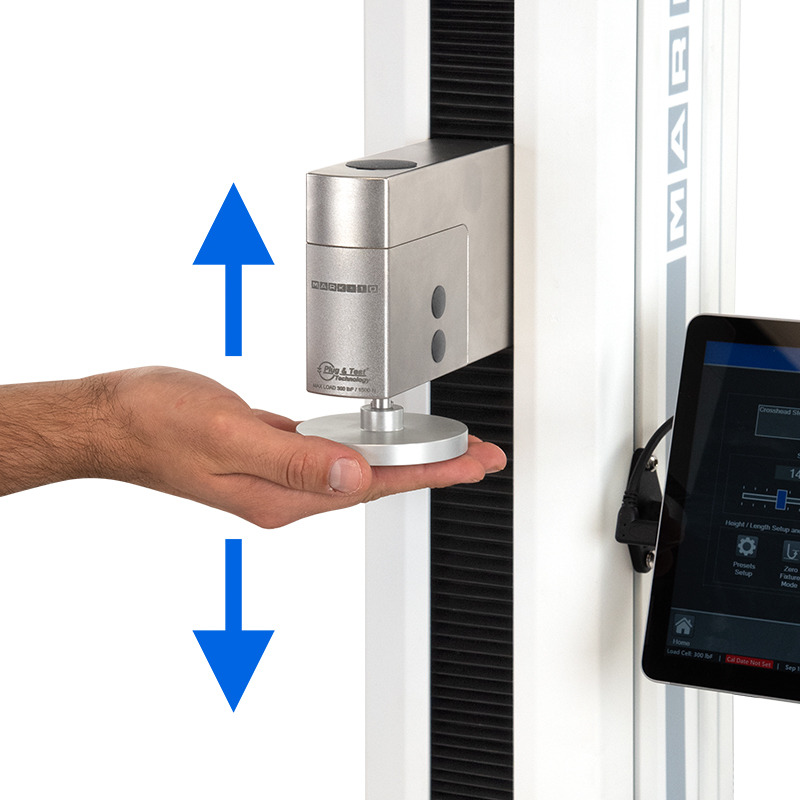

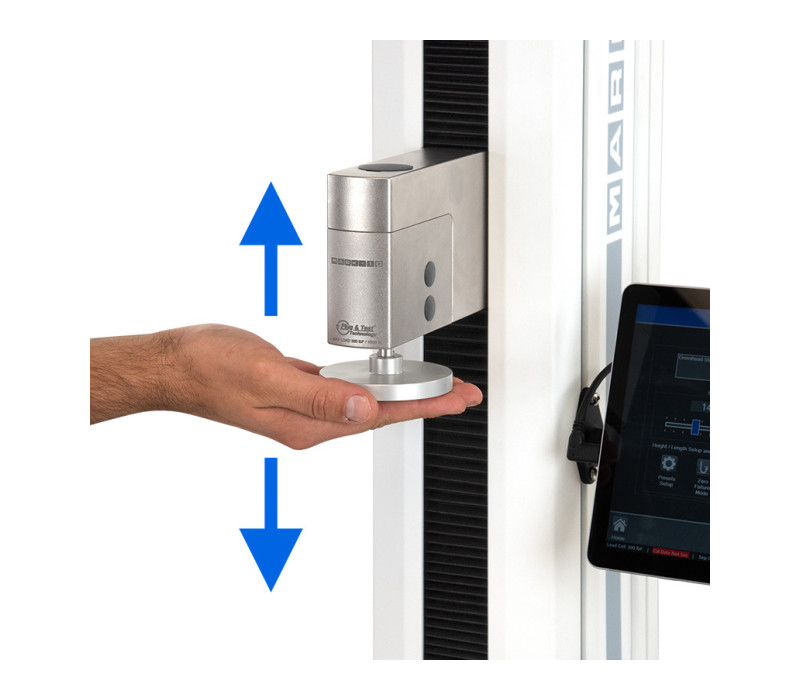

- Función FollowMe®: Permite empujar y tirar del sensor de fuerza para mover el travesaño durante la medición.
- Función de retorno automático: Restaura la posición de la sonda tras cada medición.
- Compensación de la desviación: Ajusta automáticamente las mediciones para compensar desviaciones del sistema.
- Protección contra sobrecargas: Incorpora medidas de seguridad para evitar daños durante las pruebas.
- Acceso seguro: Sistema de permisos con tres niveles de acceso protegidos mediante contraseña.
- Conexiones USB-C: Facilitan la conexión a PC y el almacenamiento externo de datos.

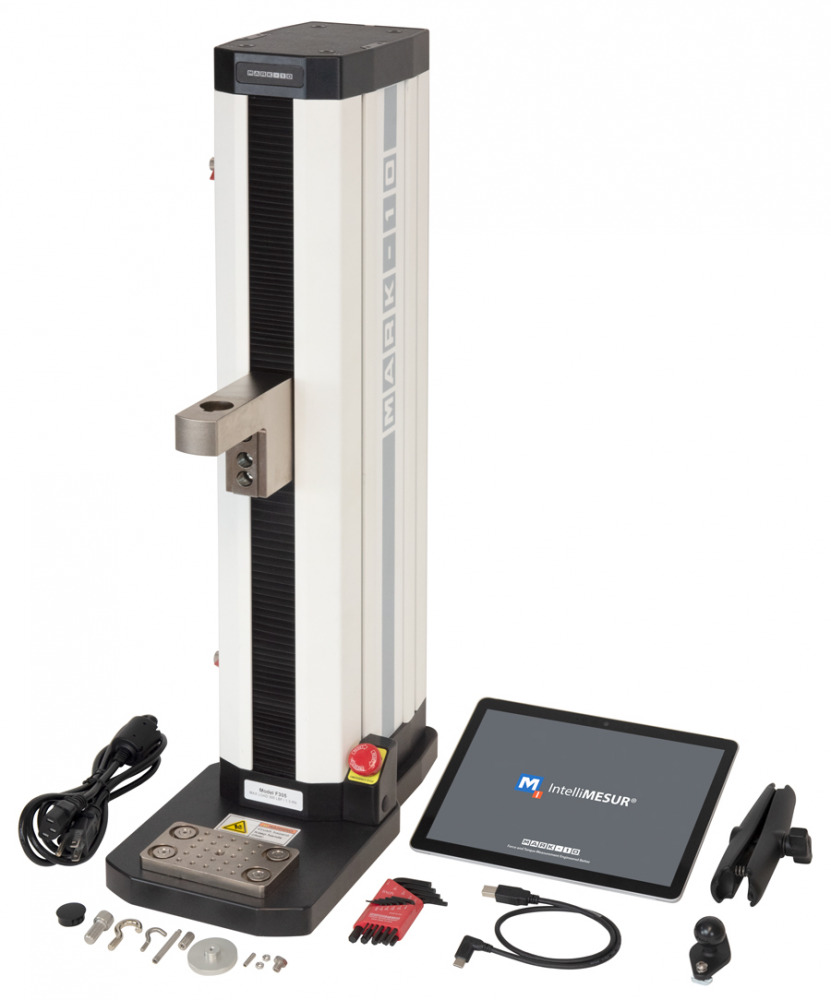

Los modelos F105, F305, F505 y F505H se envían como un kit completo que incluye los siguientes accesorios:
- 1 Panel de control, soporte de montaje y hardware (solo modelos -IMT)
- 1 Soporte de montaje para el extremo de la columna (solo modelo F505H)
- 1 Unidad flash USB con archivos de instalación de software (solo modelos -IM)
- 1 Dongle USB (solo modelos -IM)
- 1 Cable USB
- 1 Gancho mediano #10-32M
- 1 Gancho grande 5/16-18M
- 1 Placa de compresión de 2” de diámetro #10-32F
- 1 Varilla de extensión de 2” #10-32 M/F
- 1 Acoplador #10-32 F/F
- 1 Adaptador de 5/16-18M a #10-32F
- 1 Tornillo de ajuste #10-32 x 3/4”
- 2 Tuercas hexagonales #10-32
- 1 Cable de alimentación
- 1 Juego de llaves Allen
- 1 Certificado de calibración con trazabilidad NIST
La serie F equipada con IntelliMESUR® representa la vanguardia en soluciones para pruebas de fuerza, ofreciendo capacidades extendidas más allá de las proporcionadas por EasyMESUR®. Este software avanzado es ideal para entornos que requieren un alto nivel de personalización y precisión en sus pruebas, como laboratorios de investigación y desarrollo industrial avanzado.
- Flexibilidad de Visualización: Opciones de pantalla de 10,1 pulgadas y modelos sin pantalla que se conectan directamente a un PC, permitiendo a los usuarios elegir la configuración que mejor se adapte a sus necesidades específicas.
- Capacidades de Análisis Profundas: IntelliMESUR® incluye funciones avanzadas como la superposición de recorridos anteriores y la medición del coeficiente de fricción (COF), facilitando análisis detallados y personalizados.
Funciones Detalladas de IntelliMESUR®
- Configuración de Pruebas: Posibilidad de configurar y ejecutar una amplia gama de pruebas, desde básicas hasta múltiples etapas, incluyendo limitación por carga, rotura o distancia, medición de la altura, y sujeción de la carga.
- Pruebas Cíclicas y Multietapa: Realice pruebas repetitivas o compuestas, utilizando cualquier combinación de las funciones disponibles para adaptarse a los requisitos específicos de cada prueba.
- Gestión de Datos: Visualice resultados en formatos gráficos o tabulares, con opciones para guardar, exportar los datos, o generar informes detallados. Los informes pueden incluir resultados, estadísticas, gráficos, y comentarios, y personalizarse con el logotipo de su empresa.
- Creación de Plantillas de Informe: Guarde configuraciones de informe para utilizarlas en futuros análisis, optimizando los procesos de prueba recurrentes.
Estas funciones hacen que los bancos de pruebas motorizados con IntelliMESUR® sean perfectos para aplicaciones que demandan rigurosidad y precisión. Si busca una solución más sencilla y accesible, nuestros modelos con EasyMESUR® también están disponibles para necesidades menos complejas.
| Característica / Especificación | IntelliMESUR® | EasyMESUR® |
|---|---|---|
| Asistentes básicos de prueba | Incluido | Incluido |
| Pruebas de múltiples pasos | Incluido | - |
| Rangos de velocidad extendidos | Incluido | Opcional |
| Medición de distancia, límites de distancia y precarga | Incluido | Opcional |
| Retorno automático y ciclos | Incluido | Opcional |
| Detección de rotura | Incluido | Opcional |
| Mantenimiento de carga | Incluido | Opcional |
| Posicionamiento del cabezal móvil FollowMe® | Incluido | Opcional |
| Pruebas por lotes | Incluido | - |
| Indicaciones para el operador | Incluido | - |
| Límites de aprobación / rechazo | Incluido | Incluido |
| Creador de informes | Incluido | Opcional |
| Resultados | Amplia selección | 1 por prueba |
| Gráficos y estadísticas | Incluido | Opcional |
| Superposición de pruebas anteriores en el gráfico | Incluido | - |
| Control por PC mediante aplicación de terceros | - | Opcional |
| Medición del coeficiente de fricción (COF) | Opcional | - |
| Protección contra sobrecarga | Incluido | Incluido |
| Precisión - sensor de fuerza | ±0,1% o ±0.15% de la escala completa del sensor | ±0,1% o ±0.15% de la escala completa del sensor |
| Precisión - banco de pruebas | ±0,1% de la escala completa del sensor | ±0,1% de la escala completa del sensor |
| Resolución de distancia | 0.01 mm | 0.02 mm |
| Compensación de desviación del sistema | Incluido | Incluido |
| Precisión - Distancia | ±0,05 mm, a cualquier carga o posición | ±0,15 mm, a cualquier carga o posición |
| Precisión - Velocidad | 0,2% del ajuste | 0,2% del ajuste |
| Frecuencia de captura de carga máxima | 20.000 Hz | 5.000 Hz |
| Frecuencia de adquisición de datos | 1.000 Hz | 100 Hz |
| Número de puntos de datos por prueba | 1.000.000 | 100.000 |
| Usuarios y permisos | 3 niveles de permisos, usuarios ilimitados | 1 nivel (acceso con contraseña) |
| Funciona en | Tableta o PC con Windows | Sólo en el panel de control |
 |
 |

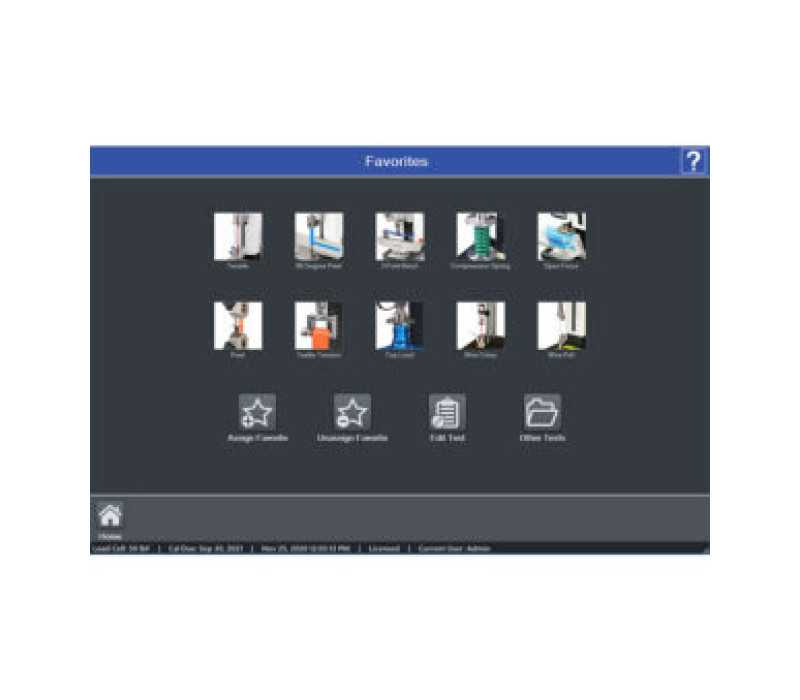

Acceso rápido a favoritosAcceda rápidamente a hasta 10 pruebas favoritas. Asocie una imagen con cada prueba para facilitar su identificación. Defina sus propias pruebas favoritas para una configuración más rápida. |

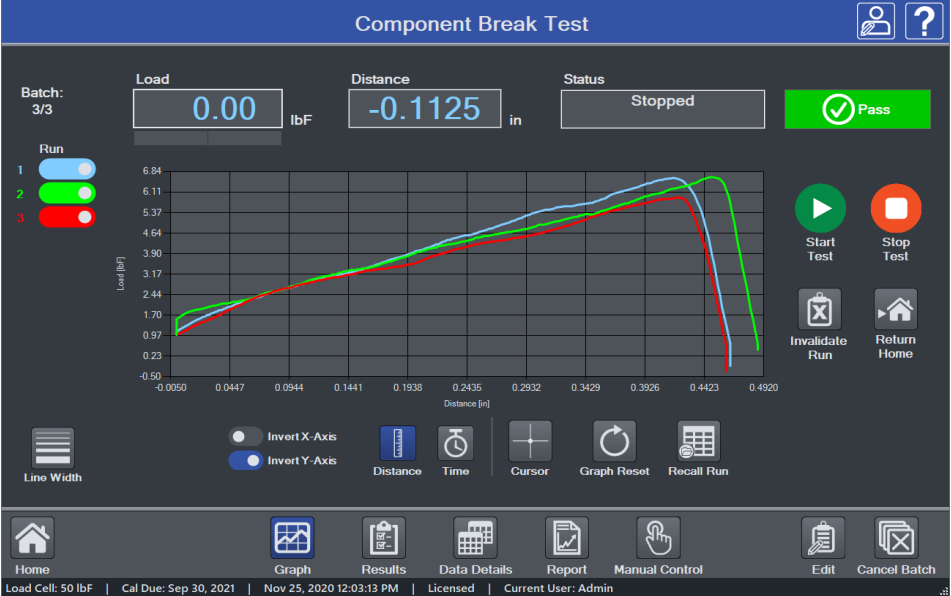

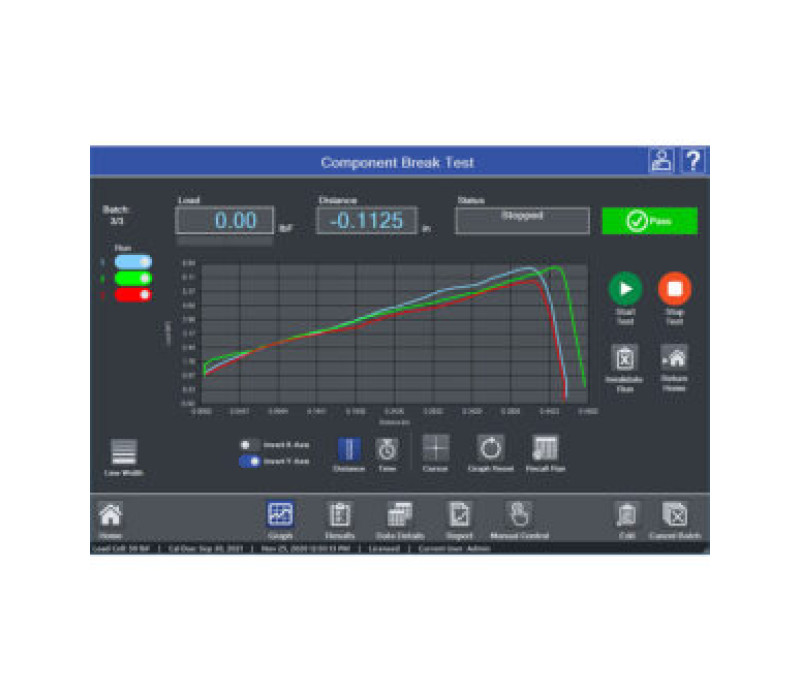

Vista de gráficoLa vista de gráfico muestra la relación fuerza vs. distancia o fuerza vs. tiempo. Superponga hasta 10 ejecuciones para realizar comparaciones visuales. |
 |
 |

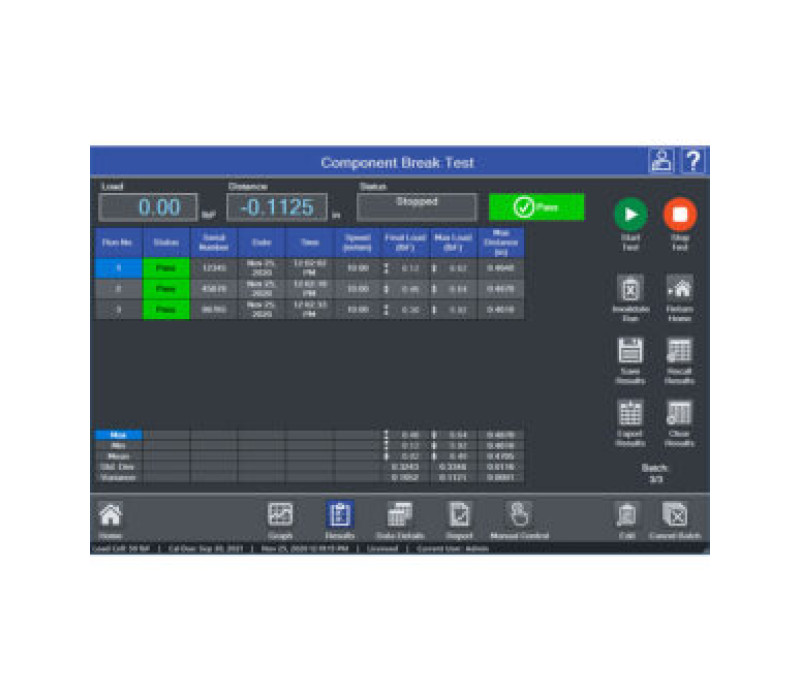

Vista de resultadosLa vista de resultados muestra los valores seleccionados por el usuario para cada ejecución. Se pueden aplicar estadísticas a los resultados seleccionados. |

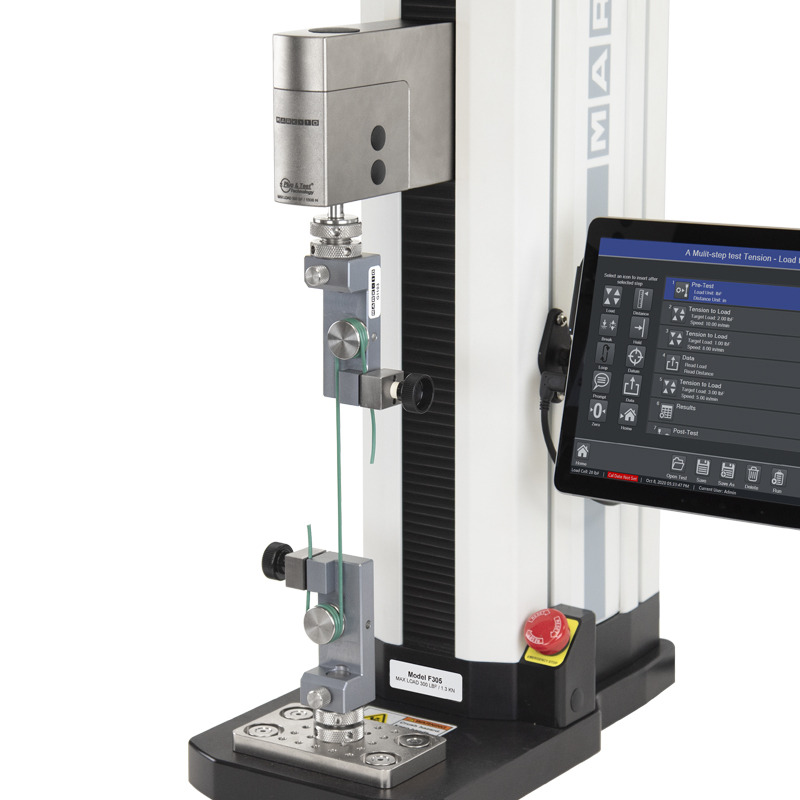

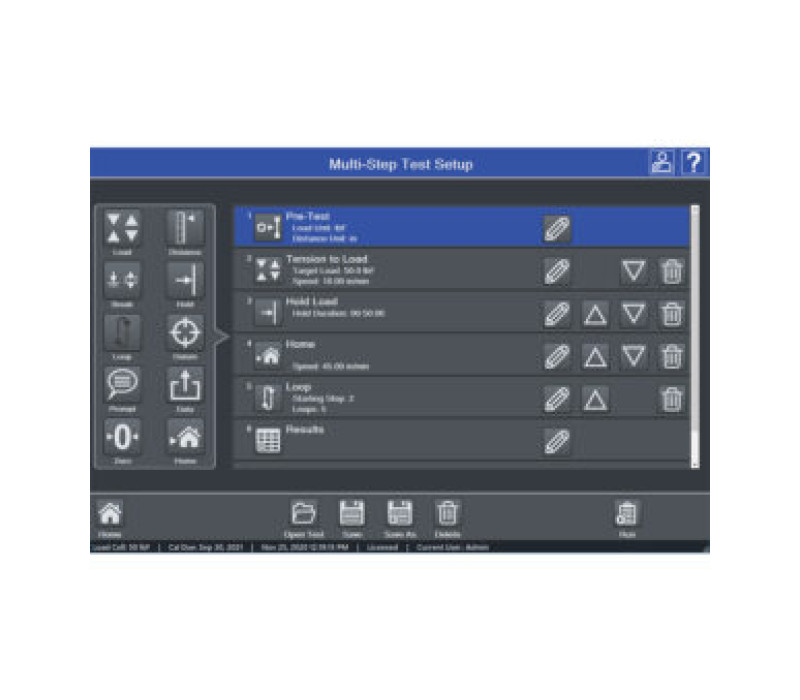

Configuración de pruebas en múltiples pasosBasado en asistentes de prueba básicos, permite incorporar cualquier combinación de pasos con la capacidad de repetir una secuencia de pruebas. |
|
 |

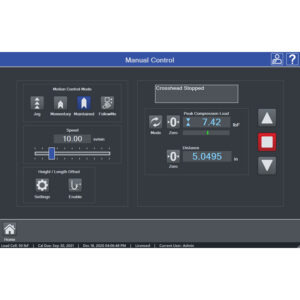

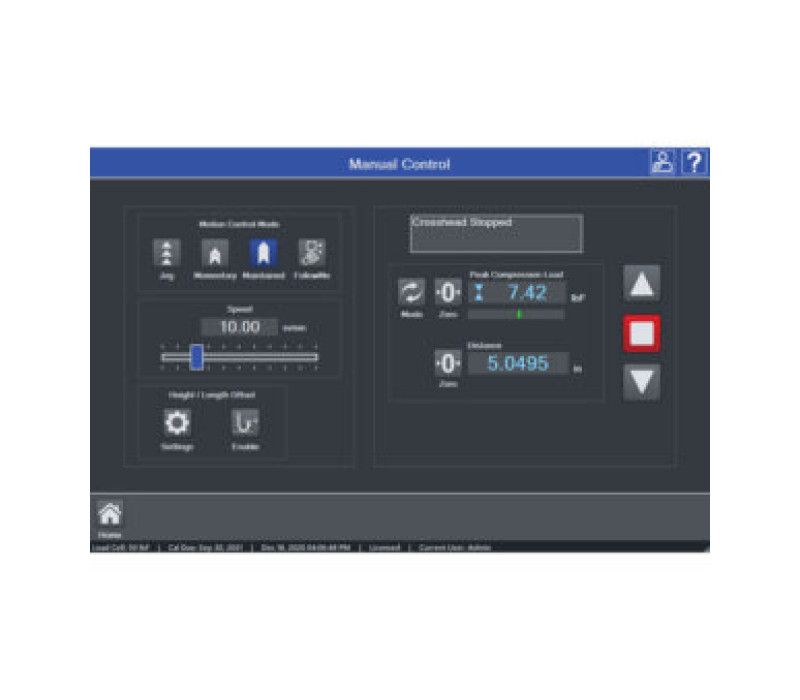

Control manual inteligenteControle manualmente el banco de pruebas para obtener resultados rápidos de fuerza y distancia o posicione manualmente el travesaño antes de una prueba. Seleccione entre varios modos de activación, incluyendo: Momentáneo (movimiento mientras se mantiene pulsado el botón), Mantenido (movimiento al soltar el botón), Modo jog con tres distancias predefinidas |

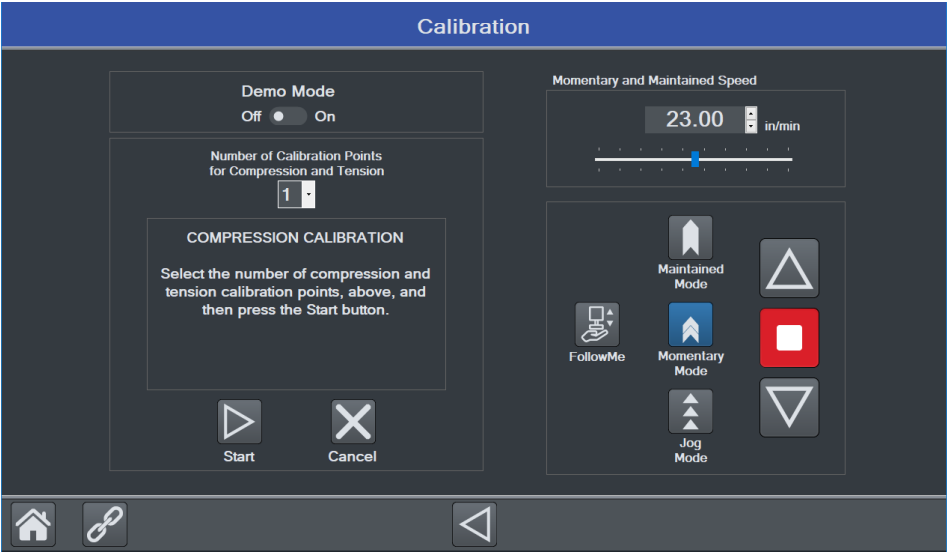

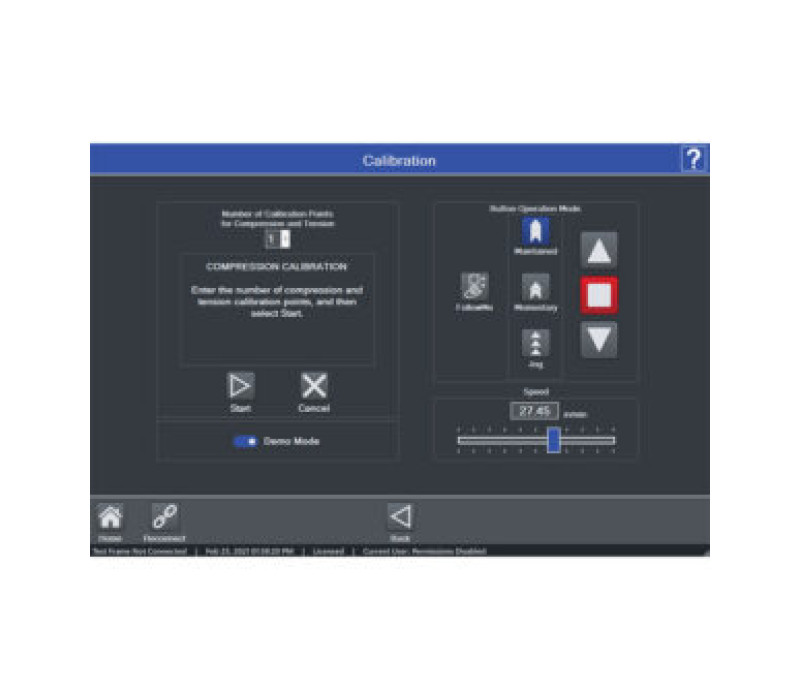

Calibración de sensores de fuerzaIntelliMESUR® incluye una utilidad de calibración integrada, con un asistente paso a paso intuitivo. Los controles manuales permiten al técnico utilizar el banco de pruebas para aplicar fuerza de tracción y compresión. Alternativamente, los sensores pueden desmontarse para calibración externa con un indicador Mark-10 Modelo M7I o M5I. |
 |
Diseño rígido y preciso
|
 |

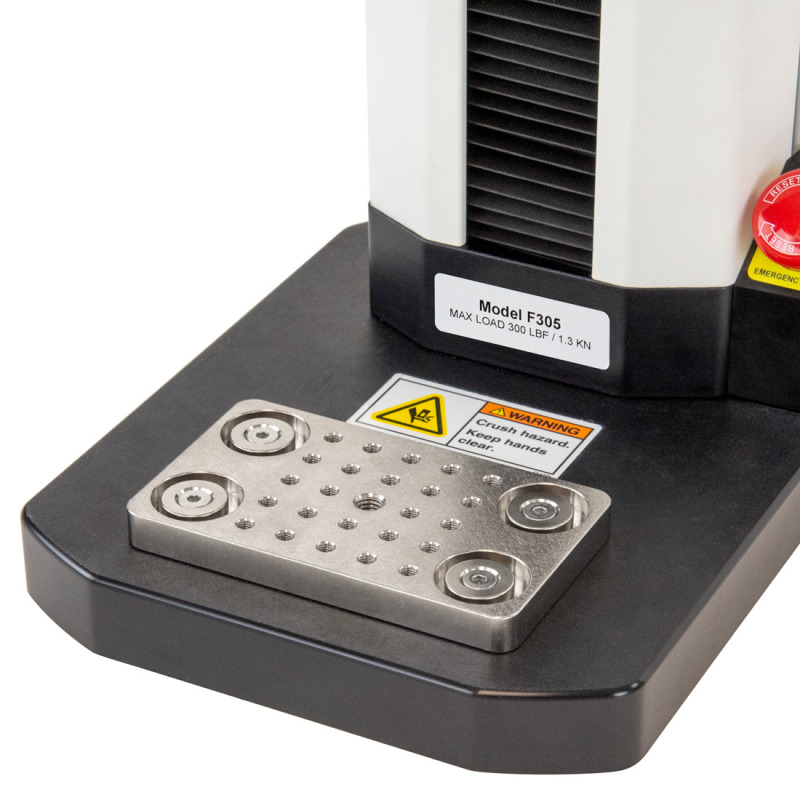

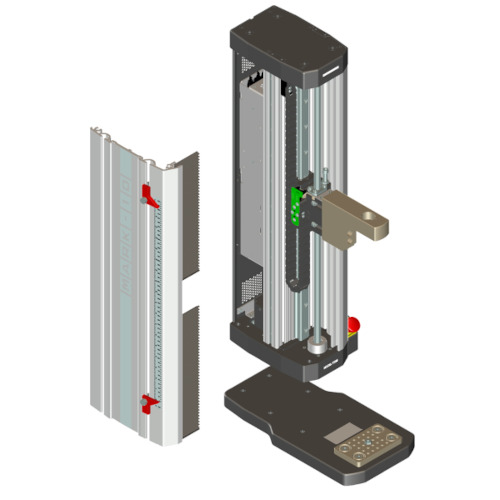

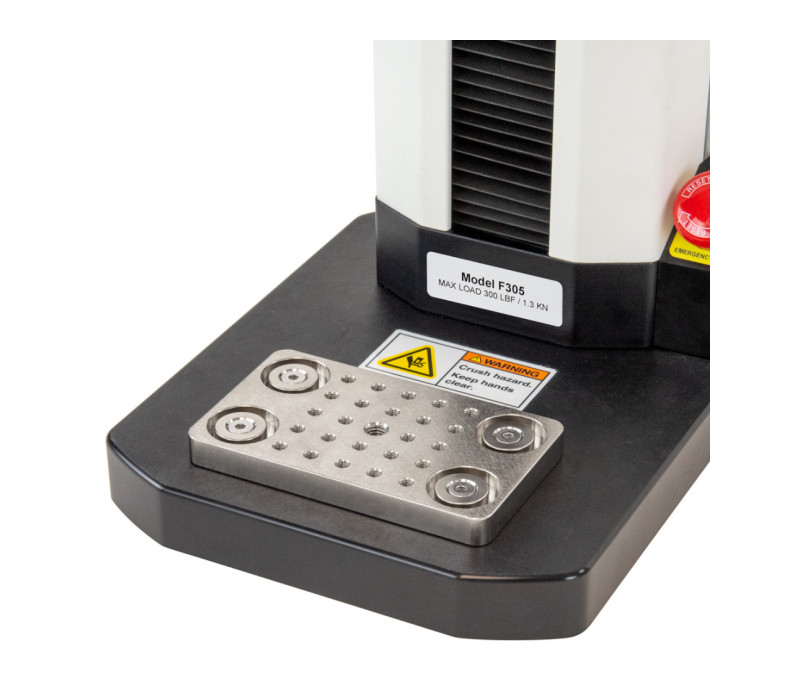

Diseño modular Las bases de los marcos pueden retirarse para permitir la extensión de las columnas y configuraciones de montaje alternativas. La mayoría de los componentes electrónicos están alojados en un módulo independiente, lo que facilita su acceso y reemplazo si es necesario. Las ranuras en T integradas en la columna permiten la instalación de accesorios adicionales. Placa de montaje ajustable con base de ranura en T: Permite una configuración flexible de los accesorios y dispositivos de prueba. |
 |

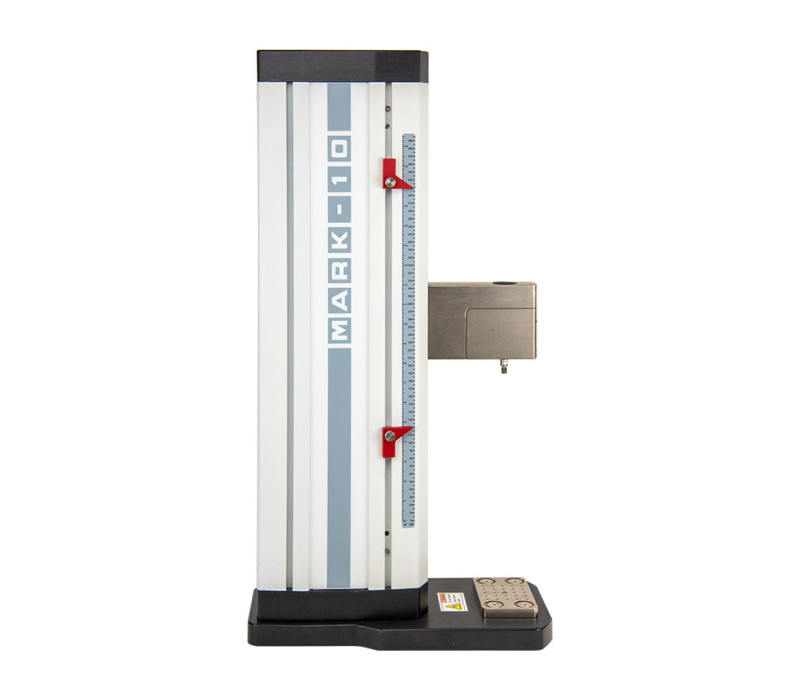

Interruptores de límite externos Los interruptores de límite superior e inferior pueden utilizarse como límites de prueba o como excepciones en las pruebas. Los reglajes de doble graduación facilitan la colocación de los interruptores. |
 |

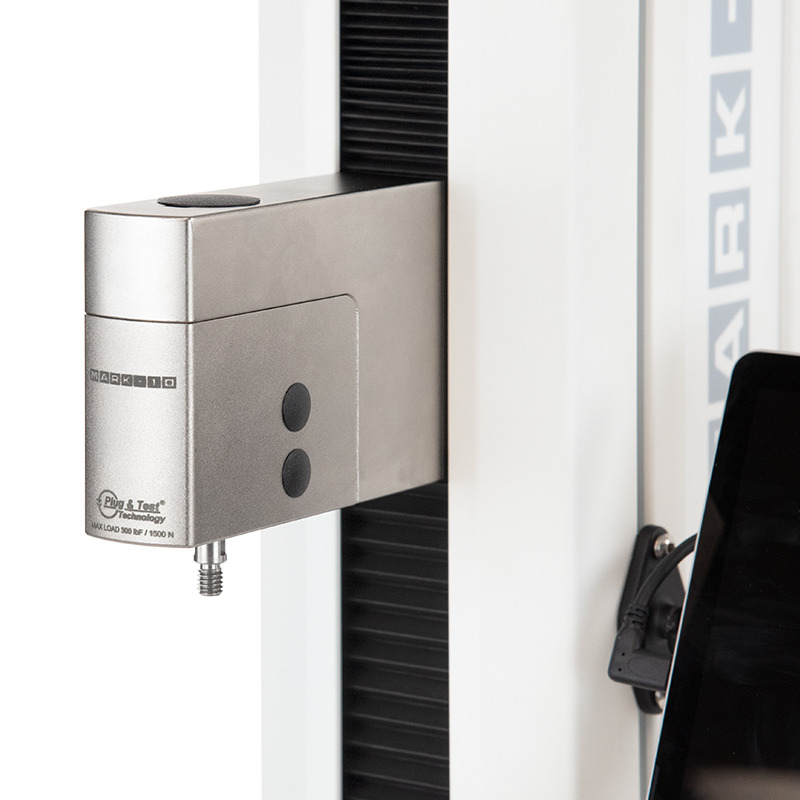

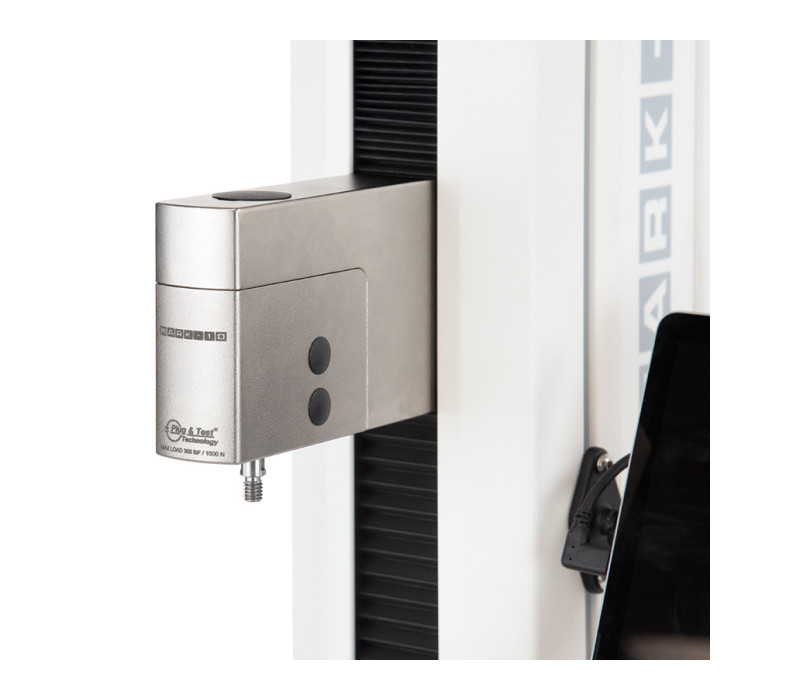

Interfaz sin cables para sensores de fuerza Sensores de fuerza inteligentes Serie FS05: Se montan directamente en el travesaño de los modelos F105, F305, F505 y F505H, con capacidades de 0,5 N a 2,5 kN, y una precisión de ±0,1% de la escala completa. Sensores de fuerza tipo viga en S Serie R07: Admiten rangos de fuerza más altos, desde 250 N hasta 7,5 kN, y son compatibles con la tecnología Plug & Test®. Precisión de ±0,15% de la escala completa. |
 |

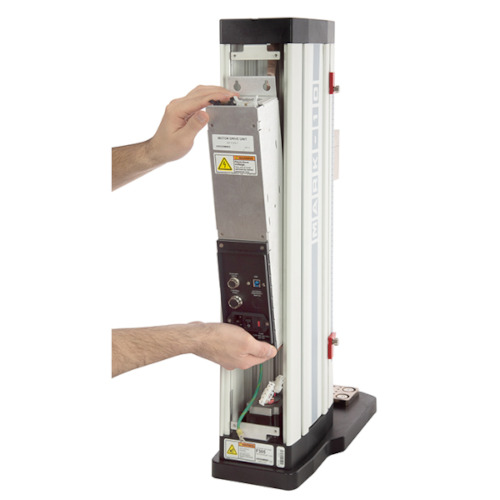

Electrónica de fácil mantenimiento La mayoría de los componentes electrónicos están alojados en un módulo integrado, fácilmente reemplazable sin necesidad de herramientas especiales o procesos complejos. |

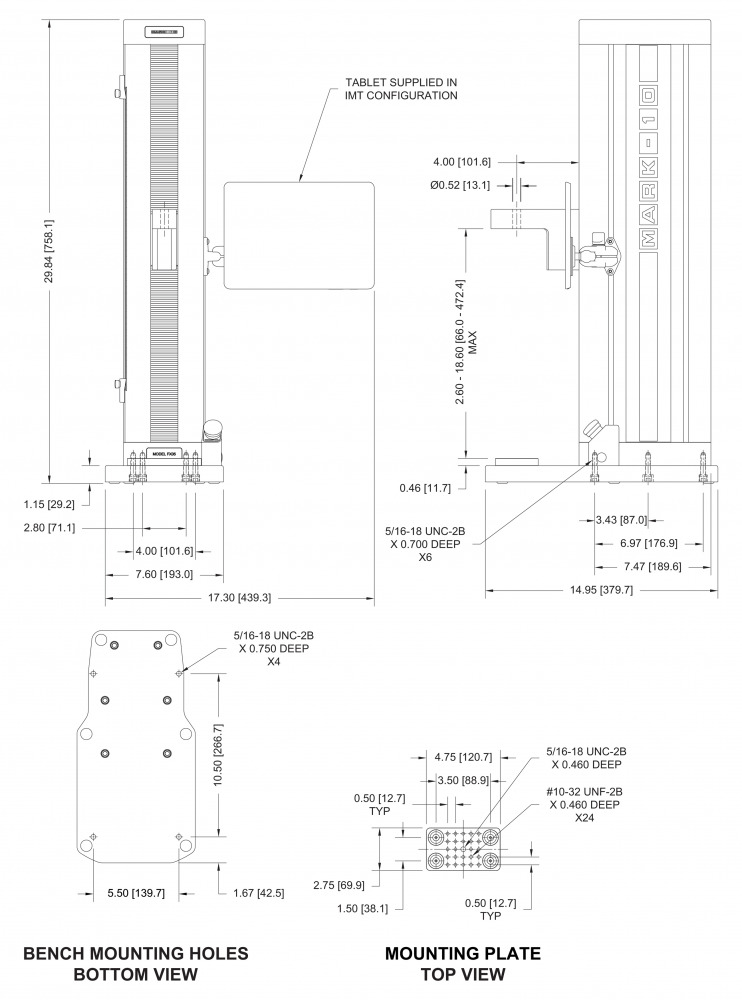

Dimensiones
Modelos F105 / F305 / F505
Modelo F505H
| Modelo F105 | Modelo F305 | Modelo F505 | Modelo F505H | |
|---|---|---|---|---|
| Capacidad de carga | 0,5 kN | 1,5 kN | 2,2 KN | 2,2 kN |
| Recorrido máximo | 457 mm | 457 mm | 457 mm | 457 mm |
| Rango de velocidad | 0,5 – 1.100 mm/min | 0,5 – 1.100 mm/min | 0,5 – 1.100 mm/min | 0,5 – 1.100 mm/min |
| Precisión de carga (% de la escala completa) |
|
|
|
|
| Frecuencia de muestreo de carga | 20.000 Hz | 20.000 Hz | 20.000 Hz | 20.000 Hz |
| Frecuencia de adquisición de datos | 1.000 Hz | 1.000 HZ | 1.000 Hz | 1.000 Hz |
| Precisión de velocidad | ±0,2% de la configuración, sin variación con la carga | ±0,2% de la configuración, sin variación con la carga | ±0,2% de la configuración, sin variación con la carga | ±0,2% de la configuración, sin variación con la carga |
| Precisión de distancia | ±0,05 mm, compensada en fábrica a plena carga | ±0,05 mm, compensada en fábrica a plena carga | ±0,05 mm, compensada en fábrica a plena carga | ±0,05 mm, compensada en fábrica a plena carga |
| Resolución de distancia | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| Repetibilidad de los interruptores de límite | 0,03 mm | 0,03mm | 0,03 mm | 0,03 mm |
| Alimentación | Entrada universal 100-240 VCA, 50/60 Hz, 300W | Entrada universal 100-240 VCA, 50/60 Hz, 300W | Entrada universal 100-240 VCA, 50/60 Hz, 300W | Entrada universal 100-240 VCA, 50/60 Hz, 300W |
| Tipo de fusible | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO |
| Peso | 27 kg (banco de pruebas) 34 kg (peso de envío) | 27 kg (banco de pruebas) 34 kg (peso de envío) | 27 kg (banco de pruebas) 34 kg (peso de envío) | 32 kg (banco de pruebas) 39 kg (peso de envío) |
| Condiciones ambientales | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 |
| Conformidad | Marcado CE | Marcado CE | Marcado CE | Marcado CE |
| Garantía | 3 Años | 3 Años | 3 Años | 3 Años |
Reducción de la capacidad de carga a altas velocidades: – F305: Limitado a 1 kN por encima de 610 mm/min – F505 / F505H: Limitado a 1,5 kN por encima de 610 mm/min |
||||
