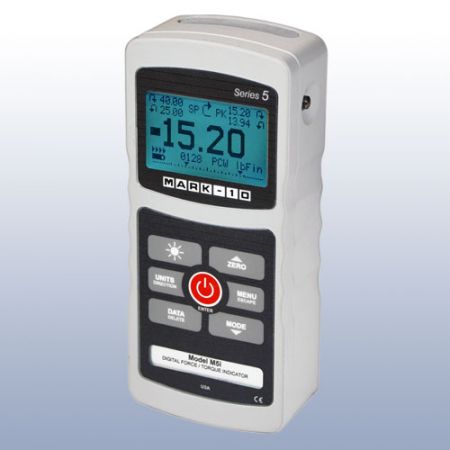

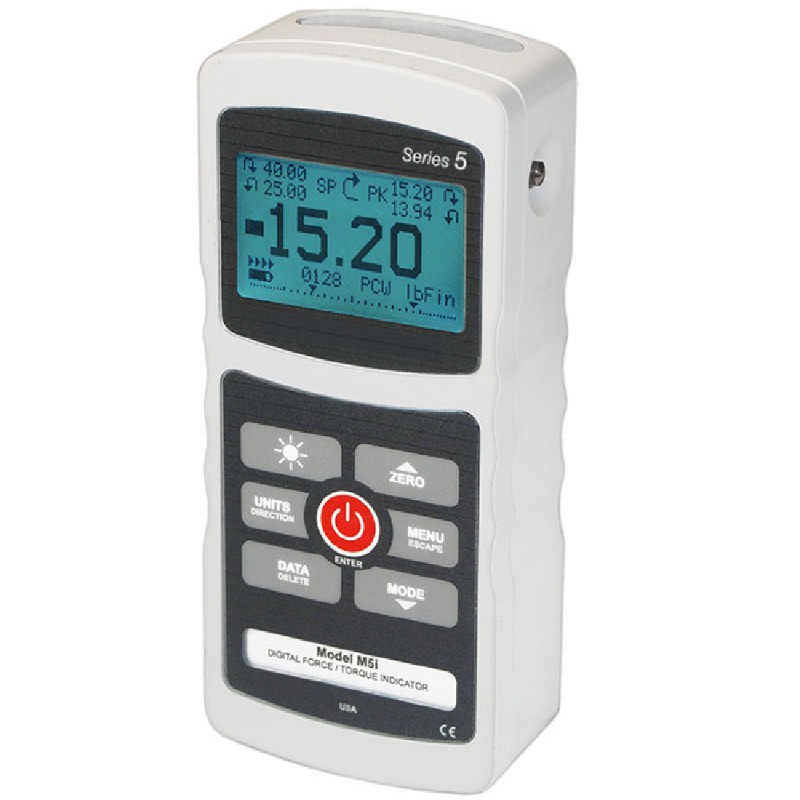

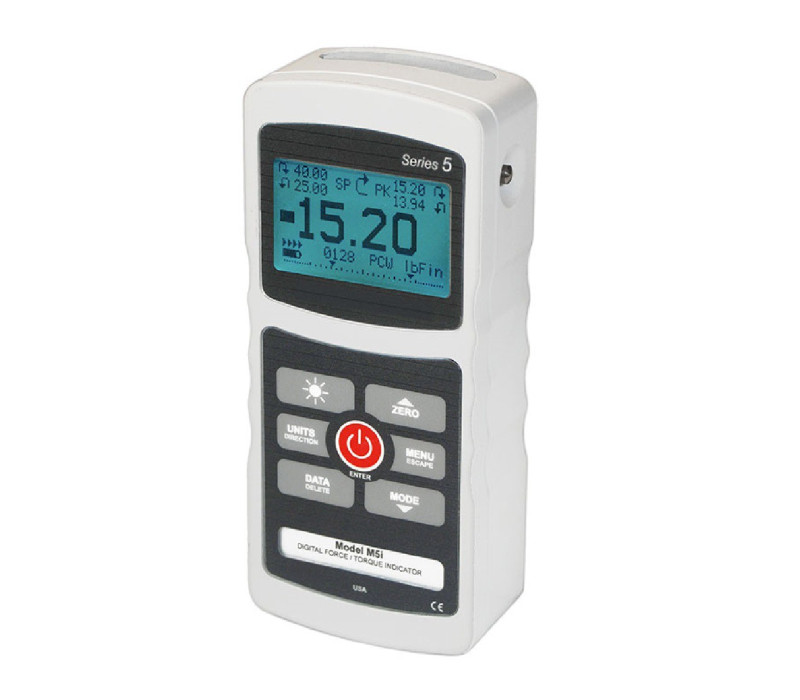

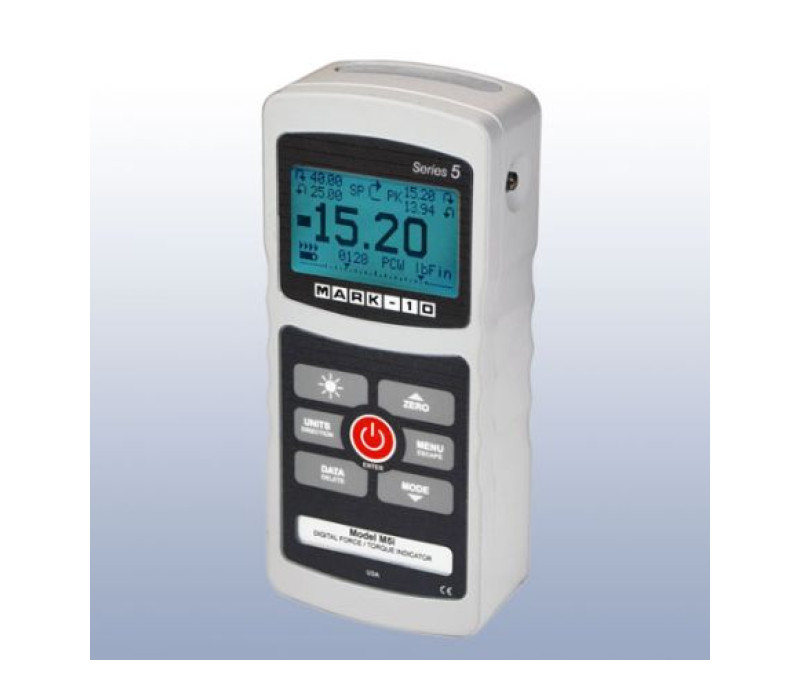

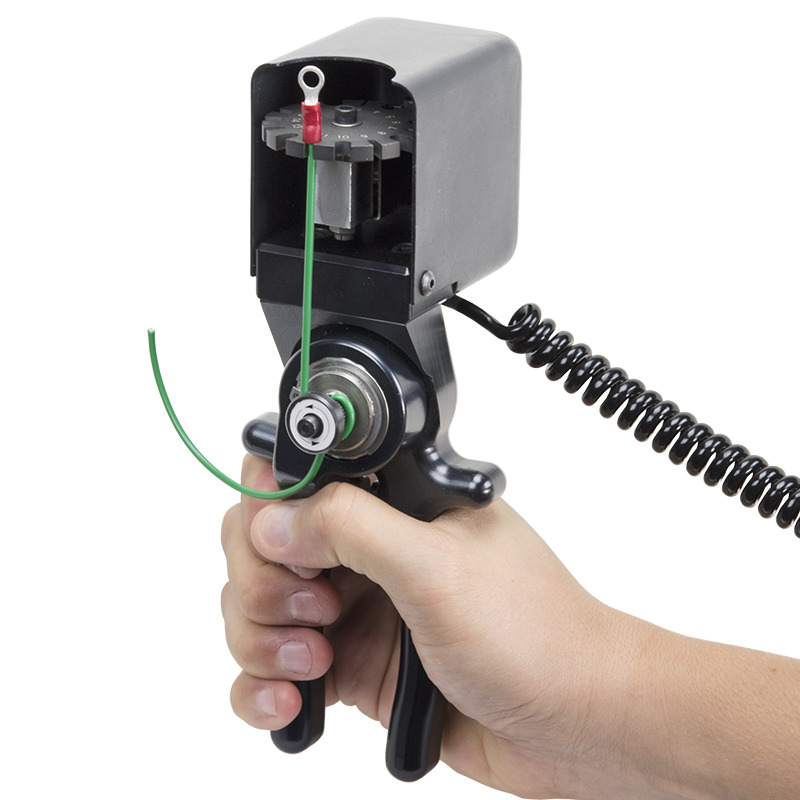

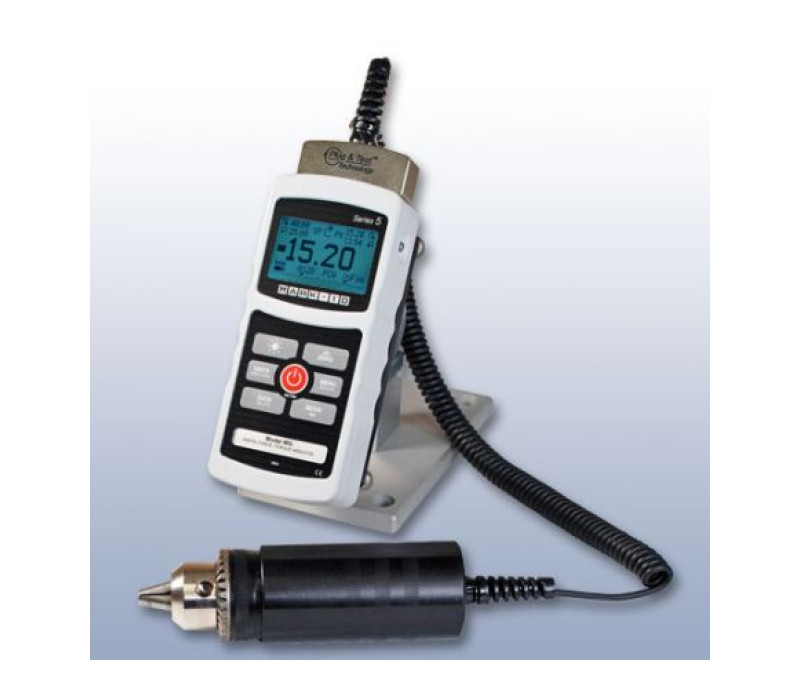

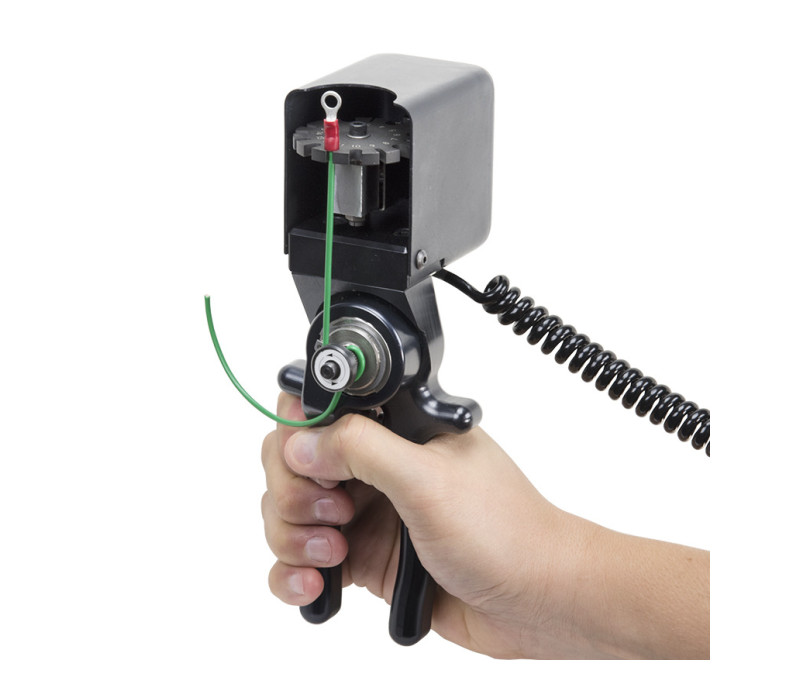

SERIES-5I Indicador digital avanzado de fuerza/Torsión
El Indicador Modelo-5I está diseñado para trabajar con una variación de sensores de Fuerza y Par Plug & Test® u otros sensores de galgas extensométricas utilizando un adaptador Plug & Test® PTA.
Con los diferentes sensores, el M5I es capaz de medir tensión, compresión o par en un amplio rango de cargas de fuerza o par.
El Modelo-5I tiene una frecuencia de muestreo de 7000Hz, una precisión de ±0,1% del fondo de escala y una resolución de 1/5000, la precisión final depende del sensor utilizado
Con un menú de navegación accesible es fácil hacer un uso eficiente de las extensas características y parámetros configurables de este Indicador.
El Indicador M5I está equipado con una memoria de hasta 1000 mediciones con cálculos estadísticos, fuerza media en el tiempo, modos de disparo externo y salida de datos.
La conectividad de datos se proporciona a través de RS-232, Mitutoyo (Digimatic), USB o salidas analógicas.
El modelo de indicador digital de fuerza/par Mark-10 está disponible en una variedad de 3 calibres y cada uno de ellos se compara en gran medida con la versión de calibre de fuerza de numeración similar.

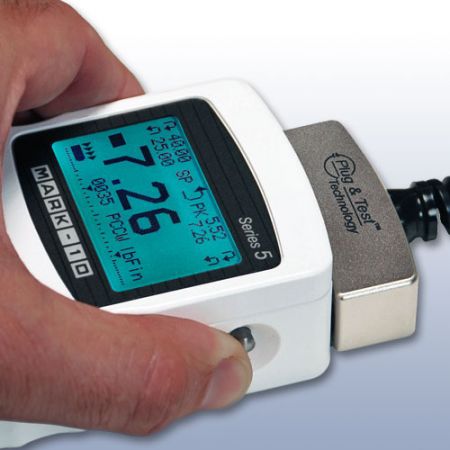

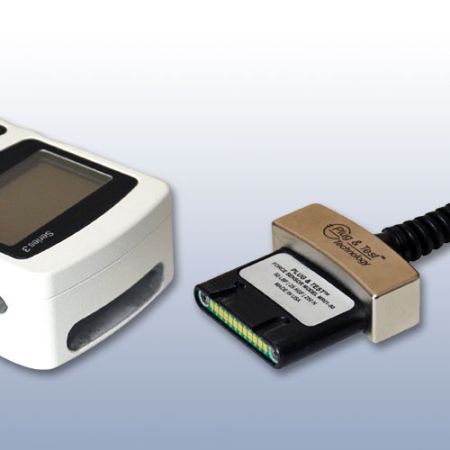

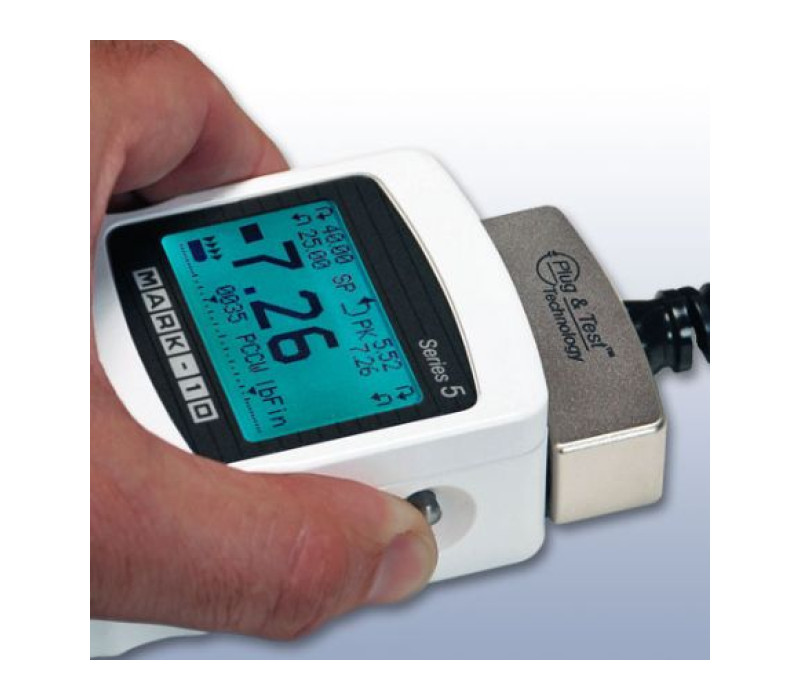

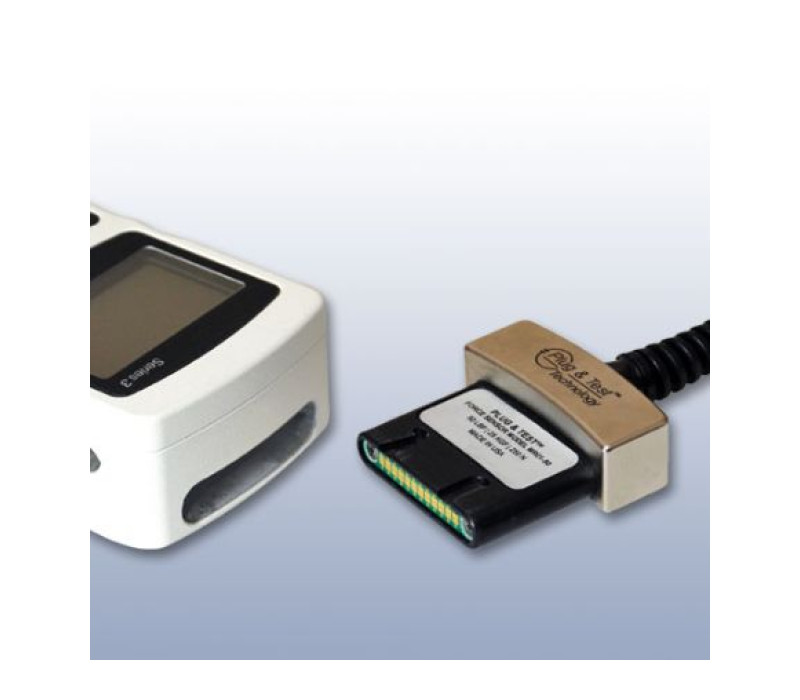

La principal diferencia es el uso de sensores Plug & Test® independientes. Una de las características únicas de los sensores Plug & Test® es que tienen su propia placa de circuito impreso que almacena los datos de calibrado y configuración.
Un sensor Plug & Test® puede cambiarse a un Indicador diferente sin necesidad de calibrarlo o reconfigurarlo.
La diferencia entre los 3 Indicadores se puede encontrar en la siguiente tabla que muestra las principales especificaciones de cada tipo de indicador.
Todos los tipos de indicadores están equipados con una batería recargable y una pantalla retroiluminada.
Los indicadores pueden utilizarse para medir la tensión, la compresión y el par en función del tipo de sensor.

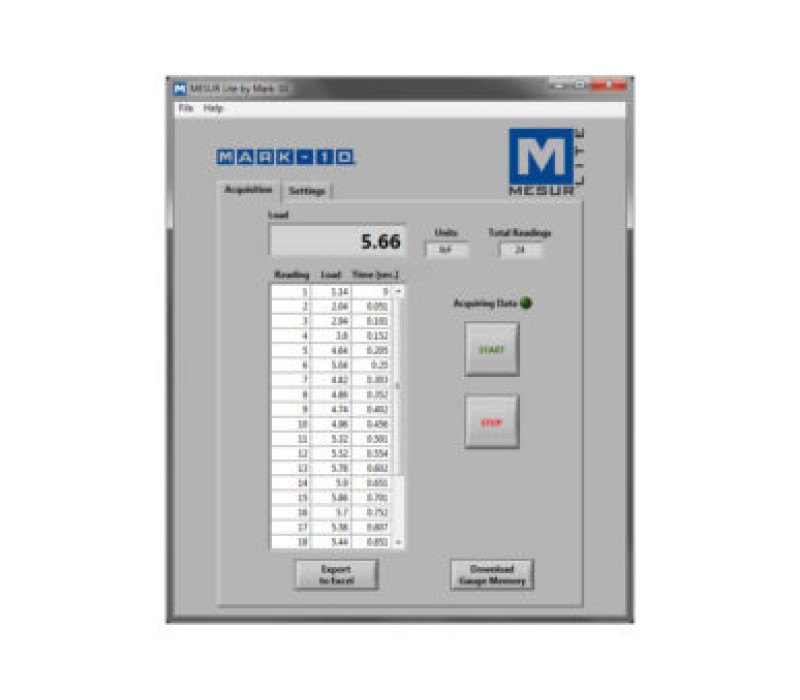

Todos los indicadores incluyen el software de adquisición de datos MESUR® Lite.
MESUR® Lite tabula datos continuos o de un solo punto. La exportación a Excel con un solo clic permite la manipulación posterior de los datos.
Los Indicadores digitales Mark-10 son instrumentos versátiles, en un sistema con un sensor Plug & Test® se combinan con equipos adicionales para una configuración de prueba construida a propósito para realizar las tareas requeridas.
Estaremos encantados de ayudarle a encontrar la opción más adecuada a sus necesidades. Póngase en contacto con nosotros para obtener más información.
Características
- Sensores de fuerza y par intercambiables mediante tecnología Plug & Test®, de venta por separado
- Protección por contraseña de las teclas individuales y la calibrado
- Protección por contraseña del sensor, para impedir el uso de un sensor no autorizado
- Frecuencia de muestreo de alta velocidad de 7.000 Hz
- USB, RS-232, Mitutoyo y salidas analógicas

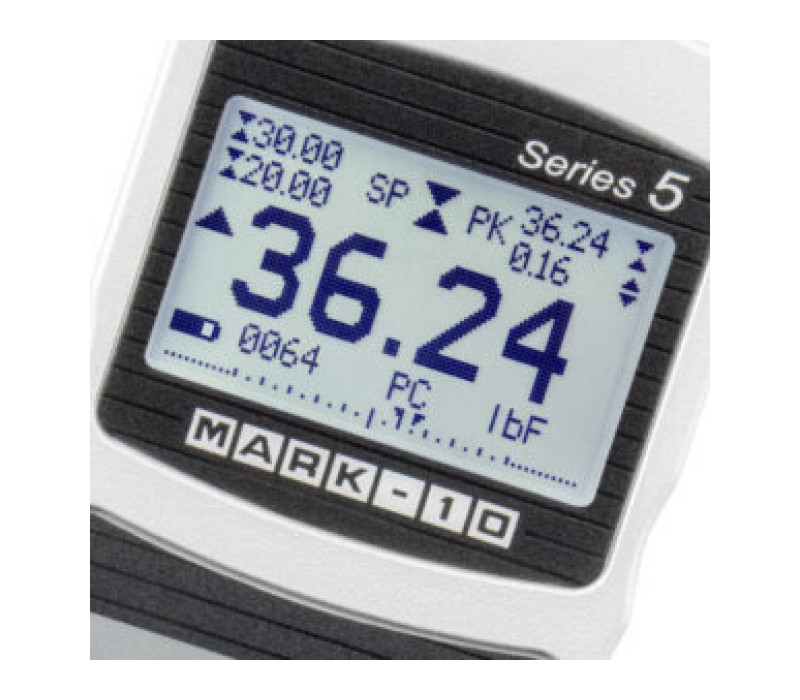

- Gran pantalla gráfica retroiluminada
- Memoria de datos de 1.000 puntos con estadísticas (mín., máx., media, desviación estándar) y salidas
- Gráfico de barras de carga viva con marcadores de consigna
- Puntos de consigna programables, con alarmas y salidas
- Lecturas de picos y puntos de consigna siempre visualizados
- Modo promediado: calcula las lecturas medias a lo largo del tiempo.
- Modo de disparo externo: para comprobar el contacto del interruptor o detener a distancia la actualización de la pantalla
- Salida automática de datos por USB/RS-232
- 5 unidades de medida seleccionables
- Alarmas sonoras y tonos de teclas configurables
- Marcado CE y UKCA
El Indicador de Fuerza / Par M5I se envía como se muestra a la izquierda, e incluye los siguientes accesorios:
- Maletín de transporte
- Cable USB
- Adaptador de CA
- Batería
- Certificado de calibración sin datos
Los sensores de fuerza y par están disponibles por separado.
Información general

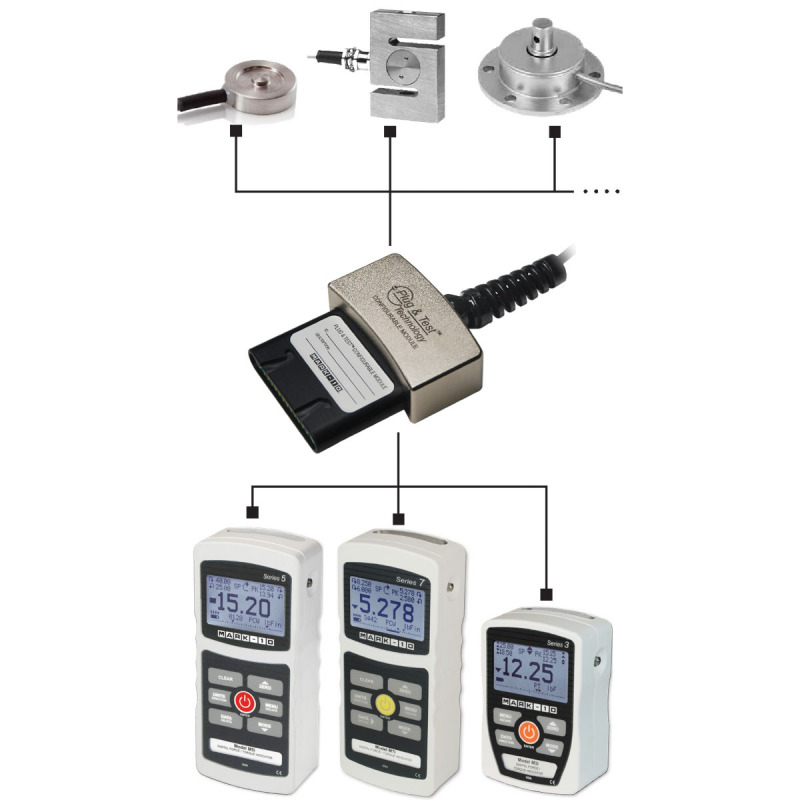

Los indicadores Mark-10 M7I, M5I y M3I se utilizan en combinación con sensores Plug & Test®, por lo que pueden adaptarse a numerosos requisitos de medición de fuerza y par, desde 1 N a 50 kN (0,25 a 10.000 lbF) de fuerza, y desde 7 Ncm a 550 Nm (10 ozFin a 5.000 lbFin) de par.
Los sensores Plug & Test® pueden utilizarse con la mano o montados en una fijación o banco de pruebas para obtener resultados más precisos y repetibles.
Los sensores se calibran por separado, por lo que pueden desconectarse de un indicador y conectarse a otro sin necesidad de recalibrarlos o reconfigurarlos, ya que esto se almacena en la placa de circuito impreso situada en el interior del conector inteligente.
Como alternativa a los sensores Plug & Test®, se puede utilizar un adaptador Plug & Test® PTA/PTAF para conectar células de carga, sensores de fuerza y sensores de par basados en bandas extensométricas comunes a los indicadores modelos M7I, M5I y M3I y a los bastidores de prueba de la serie F. La capacidad y la resolución del sensor se configuran mediante una utilidad de software incluida, que incluye una biblioteca de capacidades de fuerza comunes de 0,5 N a 4.000 kN (0,12 a 750.000 lbF), y capacidades de par de 7 Ncm a 57.000 Nm (10 ozFin a 40.000 lbFft).
Precisión
La precisión del sistema viene determinada por la combinación del indicador y el sensor. Para determinar la precisión total del sistema, el valor de precisión del sensor se suma al valor del indicador.
Como los indicadores tienen diferentes valores de precisión, la precisión total del sistema puede variar entre las diferentes combinaciones de indicador/sensor. Modelo de indicador Precisión M7I / M5I ±0,1% del fondo de escala M3I ±0,2% del fondo de escala.
Ejemplo 1 Sensor modelo MR01-100 con indicador modelo M5I MR01-100 ±0,15% del fondo de escala + M5I ±0,1% del fondo de escala = Total ±0,25% del fondo de escala Esto se traduce en un error fijo de hasta: 0,25% x 500 N = 1,25 N
Ejemplo 2 Sensor modelo MR50-50Z con indicador modelo M3I MR50-50Z ±0,35% del fondo de escala + M3I ±0,2% del fondo de escala = Total ±0,55% del fondo de escala Esto se traduce en un error fijo de hasta: 0,55% x 50 Ncm = 0,275 Ncm
Dado que la precisión se define como un porcentaje del fondo de escala, el error fijo es posible en cualquier punto de la escala, desde 0 hasta la capacidad. Como tal, este valor representa un error cada vez mayor como porcentaje de lectura hacia el extremo inferior de la escala. Por lo tanto, se recomienda seleccionar un sensor con una capacidad lo más cercana posible a la carga prevista. La resolución puede ser diferente para algunos sensores dependiendo de si se está utilizando un indicador M7I, M5I o M3I. Por ejemplo, un sensor de fuerza de la serie R01 mostrará una resolución más fina cuando se conecte a un indicador M5I que cuando se conecte a un indicador M3I.

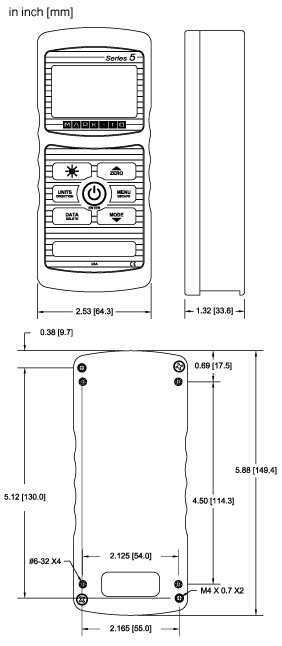

Dimensiones
Indicador de forja/torque Modelo-5I
Todas las dimensiones están indicadas en pulgadas con las medidas métricas en (mm) detrás.
| Modelo-7I | Modelo-5I | Modelo-3I | |
|---|---|---|---|
| Precisión (% del fondo de escala + sensor) | ±0,1% | ±0,1% | ±0,2% |
| Frecuencia de muestreo | 14.000 Hz | 7.000 Hz | 2.000 Hz |
| Resolución | hasta 1/2000, dependiendo del sensor | hasta 1/2000, dependiendo del sensor | 1/1000 |
| Unidades de medida | 7, hasta 1/2000, dependiendo del sensor | 5 | 3 |
| Compatibilidad con sensores Mark-10 mediante la tecnología Plug & TestTM | Si | Si | Si |
| Salidas de datos | USB, RS-232, Mitutoyo, analógico | USB, RS-232, Mitutoyo, analógico | USB |
| - RS-232 | Configurable hasta 115.200 baudios. Salida automática disponible hasta 250 Hz. Incluye Gauge Control Language 2 para un control informático completo. | Configurable hasta 115.200 baudios. Salida automática disponible hasta 250 Hz. Incluye Gauge Control Language 2 para un control informático completo. | No |
| - USB | Configurable hasta 115.200 baudios. Salida automática disponible hasta 250 Hz. Incluye Gauge Control Language 2 para un control informático completo. | Configurable hasta 115.200 baudios. Salida automática disponible hasta 250 Hz. Incluye Gauge Control Language 2 para un control informático completo. | Configurable hasta 115.200 baudios. Salida automática disponible hasta 250 Hz. Incluye Gauge Control Language 2 para un control informático completo. |
| - Mitutoyo (Digimatic) | BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC | BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC | No |
| - Analógico | ±1 VDC, ±2% del fondo de escala a capacidad. | No | |
| - Uso general I/O | Tres salidas de drenaje abierto, una entrada. | Tres salidas de drenaje abierto, una entrada. | No |
| - Puntos de ajustes | Tres líneas de drenaje abiertas. | Tres líneas de drenaje abiertas. | No |
| Capacidad de captura y almacenamiento de datos | Hasta 5.000 puntos de datos | Hasta 1.000 puntos de datos | No |
| Borrado de la memoria de datos | Cualquier punto de datos individual, o borrar todos | Cualquier punto de datos individual, o borrar todos | N/A |
| Software Mesur Lite incluido | Si | Si | Si |
| Interfaz con la galga MESUR® y MESUR® Lite | Comunicación completa | Comunicación completa | Sólo salida de datos puntuales o continuos |
| Conjunto de comandos ASCII para la comunicación externa | Conjunto completo de comandos | Conjunto completo de comandos | Sólo comando «?» (para salida de puntos de datos continuos o individuales) |

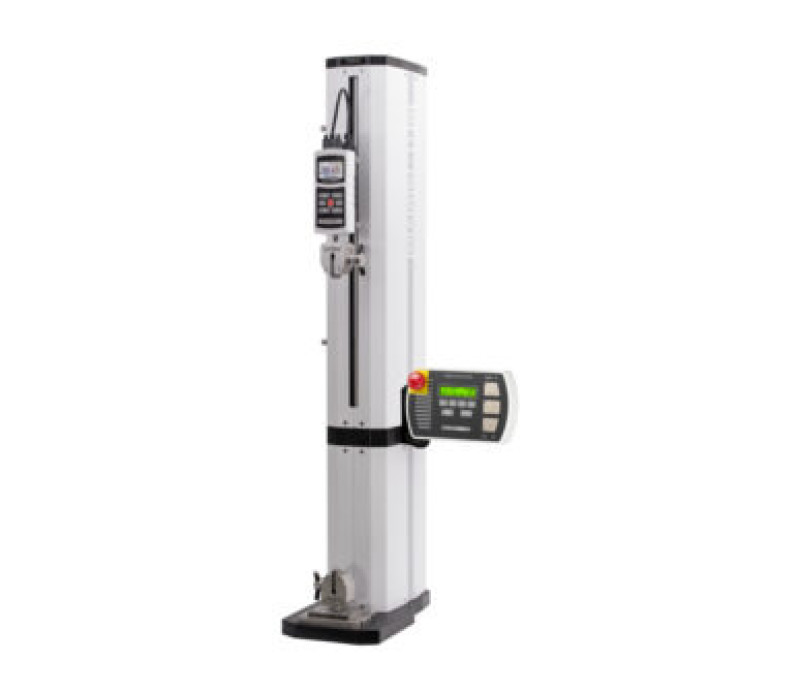

| Interfaz con bancos de pruebas ESM303 | Si | Si | No |
| Cálculos estadísticos y salida a PC | Máx., mín., media, desv. est., número de lecturas, con salida | Máx., mín., media, desv. est., número de lecturas, con salida | No |
| Modo de promedio | Sí, con funciones configurables de almacenamiento, salida y puesta a cero | SI | No |
| Detección del 1er / 2º pico*. | Si | No | No |
| Puntos de consigna (para indicación de correcto/incorrecto) | Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas | Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas | Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas |
| Los picos y la barra de carga analógica se muestran siempre en la pantalla | Si | Si | Si |
| Modo de disparo externo | Sí, con opción de parada automática en bancos de pruebas motorizados | Si | No |
| Detección de rotura*. | Si | No | No |
| detener el recorrido del banco de pruebas motorizado | Si | No | No |
| Cadena de comandos de pedal programable | Si | No | No |
| Protección por contraseña, para claves y calibración | Si | Si | No |
| Protección del sensor mediante contraseña | Si | Si | Si |
| Salidas de sobrecarga, con clavijas separadas para cada dirección | Si | Si | Si |
| Elementos incluidos | Maletín de transporte con adaptador de CA, batería recargable y certificado de conformidad | Maletín de transporte con adaptador de CA, batería recargable y certificado de conformidad | Maletín de transporte con adaptador de CA, batería recargable y certificado de conformidad |
Productos relacionados
Series-3I Indicador de fuerza/par
- Sensores de fuerza y torsión intercambiables mediante la tecnología Plug & Test® (los sensores se venden por separado)
- Frecuencia de muestreo de 2.000 Hz de alta velocidad
- Gran pantalla gráfica retroiluminada
Más detalles
Series-7I Indicador avanzado de fuerza/par
- Sensores de fuerza y par intercambiables mediante la tecnología Plug & Test® (los sensores se venden por separado)
- Protección por contraseña del sensor, para impedir el uso de un sensor no autorizado
- Protección por contraseña de las teclas individuales y la calibrado
Más detalles
Banco de prueba IntelliMESUR® F105 / F305 / F505 / F505H
- Sensor de fuerza integrado: Interfaz sin cables para el sensor de fuerza FS05.
- Panel de control táctil integrado: Configuración, ejecución y análisis de datos a través del panel de control IntelliMESUR® integrado.
- Solución integrada de control de movimiento: Recopilación de datos con interfaz perfecta para el sensor de fuerza FS05 sin cables. El sistema Plug & Test® permite utilizar células de carga de otros fabricantes mediante el adaptador PTAF.
Más detalles
Banco de prueba IntelliMESUR® F755 / F1505
- Asistentes para la creación de pruebas: Facilitan la configuración de ensayos mediante una guía paso a paso, garantizando resultados óptimos sin complicaciones.
- Solución integrada de control de movimiento y recogida de datos: Permite un control preciso del desplazamiento y captura de datos en tiempo real, mejorando la calidad del ensayo.
- Sistema Plug & Test® versátil: Compatible con células de carga de otros fabricantes mediante el adaptador PTAF, ampliando las opciones de medición.
Más detalles
Accesorios

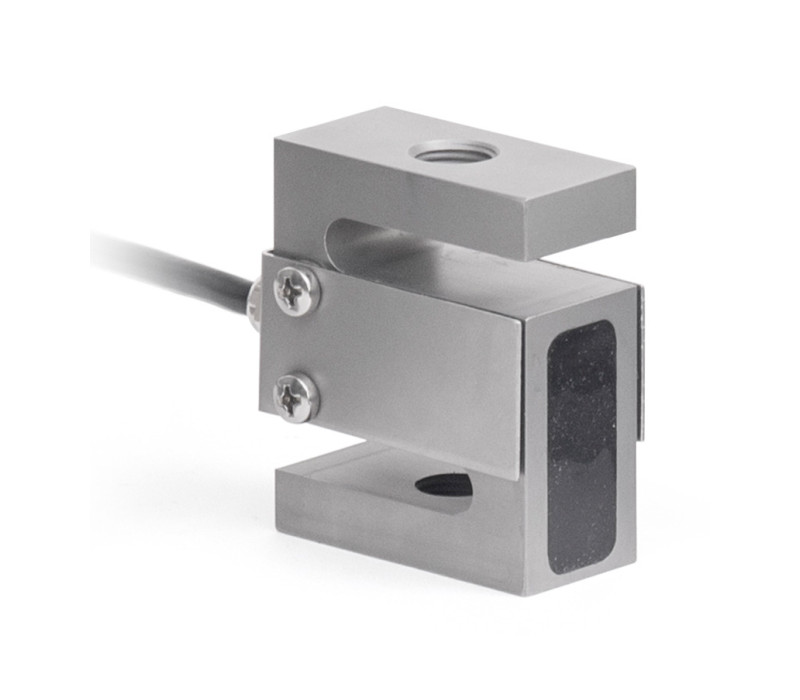

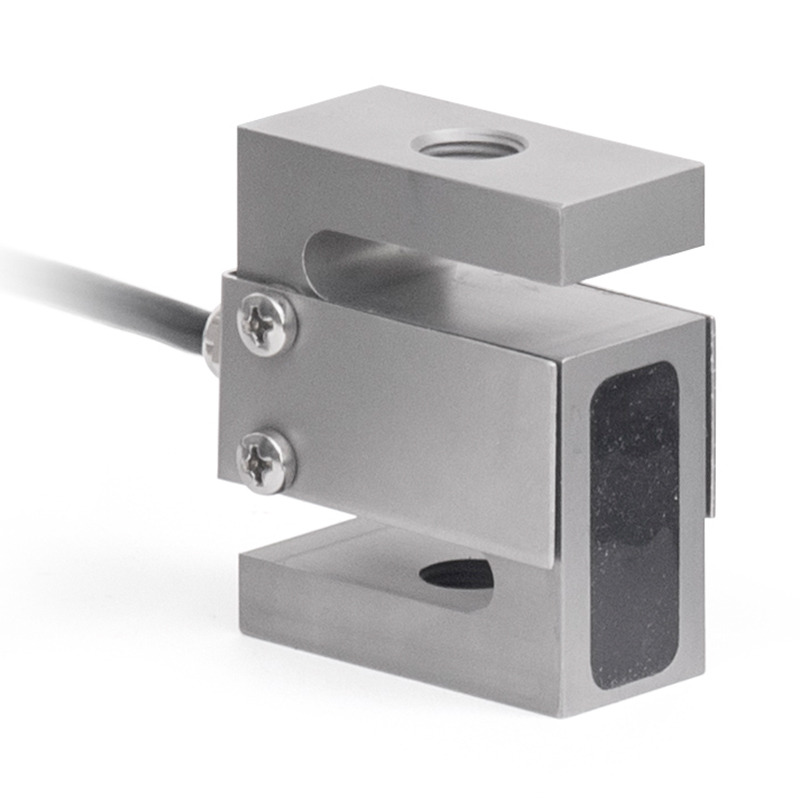

R01 Series Sensor de fuerza S-Beam
- El exclusivo conector Plug & Test almacena todos los datos de calibrado y configuración
- Mide las fuerzas de tracción y compresión
- Certificado de calibrado conforme a las normas NIST incluido
Más detalles
R02 Series Sensor de fuerzas de compresión
- Sensor de botón de acero inoxidable
- Para cargas de compresión hasta 50 kN
- El exclusivo conector Plug & Test TM almacena todos los datos de calibrado y configuración
Más detalles
R03 Series Sensor inteligente de fuerza de tracción y compresión
- Compatible con los indicadores digitales de las series 7i, 5i y 3i
- El exclusivo conector Plug & TestTM almacena todos los datos de calibrado y configuración
- Sensor inteligente con carcasa de aluminio resistente
Más detalles
R04 Series Sensor de fuerza en miniatura
- Compatible con los indicadores de fuerza digitales de las series 7i, 5i y 3i
- El exclusivo conector Plug & TestTM almacena todos los datos de calibrado y configuración
- Tamaño ultra compacto
Más detalles
R05 Series Sensores Push/Pull (empujar/tirar)
- Compatible con los dinamómetros digitales 7i, 5i y 3i
- Resistente carcasa de aluminio
- Certificado de calibrado conforme a las normas NIST incluido
Más detalles
R50 Series Sensor de torsión universal
- Compatible con los indicadores digitales de las series 7i, 5i y 3i
- Resistente carcasa de aluminio
- El exclusivo conector Plug & Test TM almacena todos los datos de calibrado y configuración
Más detalles
R51 Series Sensores de torsión universales
- Compatible con los indicadores digitales de las series 7i, 5i y 3i
- El exclusivo conector Plug & TestTM almacena todos los datos de calibración y configuración
- Excelente protección contra sobrecargas
Más detalles
R52 Series Sensor de torsión para calibrado de herramientas
- Resistente carcasa de aluminio
- Montaje universal
- Puede utilizarse para el calibrado de herramientas dinamométricas o como componente de un sistema de comprobación del par de apriete
Más detalles

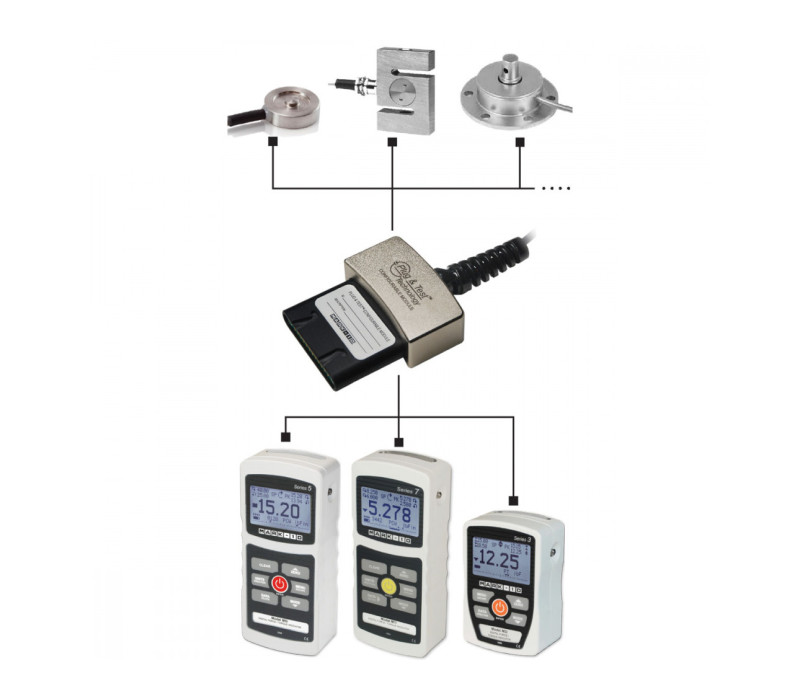

PTA PTA/PTAF Plug y Adaptador de célula de carga de prueba
- Conecta células de carga de galgas extensométricas de terceros a los modelos de bastidores de pruebas e indicadores Mark-10 de la serie F.
- Compatible con células de carga, sensores de fuerza y sensores de par basados en bandas extensométricas
- El bloque de terminales de tornillo permite conectar fácilmente los cables del sensor
Más detalles
R55 Series Sensor de par de accionamiento cuadrado
- Compatible con los indicadores digitales 7i, 5i y 3i
- Certificado de calibrado conforme a las normas NIST incluido
- Mandos cuadrados en cada extremo
Más detalles
AC1004 Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS
- Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS
Más detalles
AC1008 Soporte de sobremesa para 5I, 3I o TT03
- Para montar los visualizadores de las series 5I, 3I o TT03 sobre una mesa
Más detalles

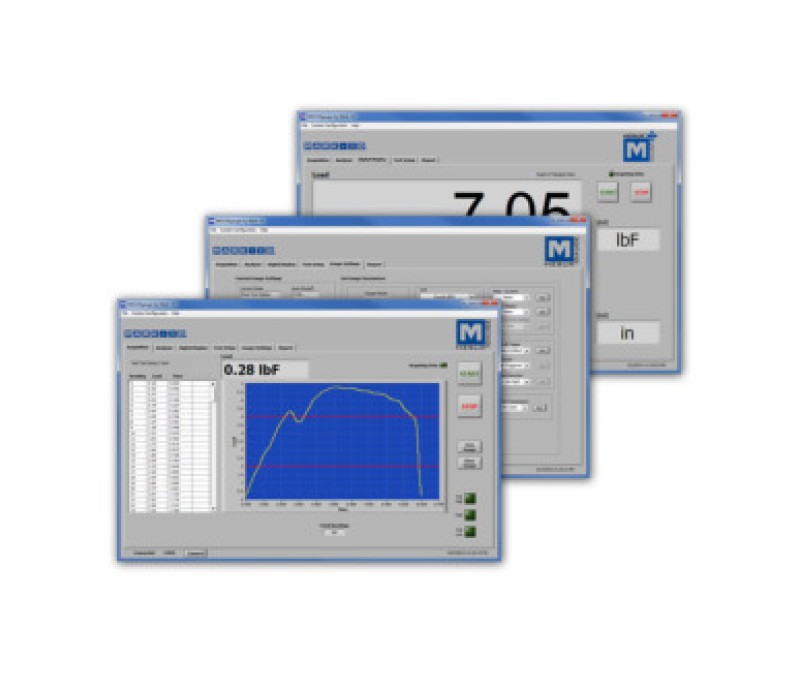

MESURgauge Mesurgauge Software de análisis de cargas y recorridos
- Datos tabulares y gráficos en tiempo real que muestran la carga en función del tiempo o la carga en función del recorrido
- Envía los datos de un medidor de fuerza o torsión y un indicador de recorrido a un PC para su posterior análisis.
- Disparadores de prueba de inicio y parada configurables (tiempo, carga, número de muestras o recorrido)
Más detalles

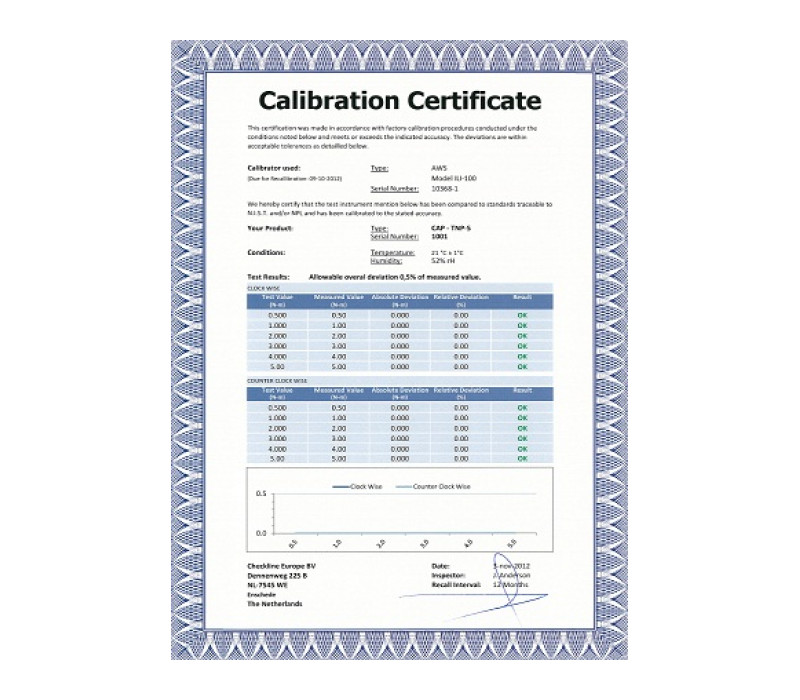

Cic-Torque Calibrado de instrumentos de torsión
