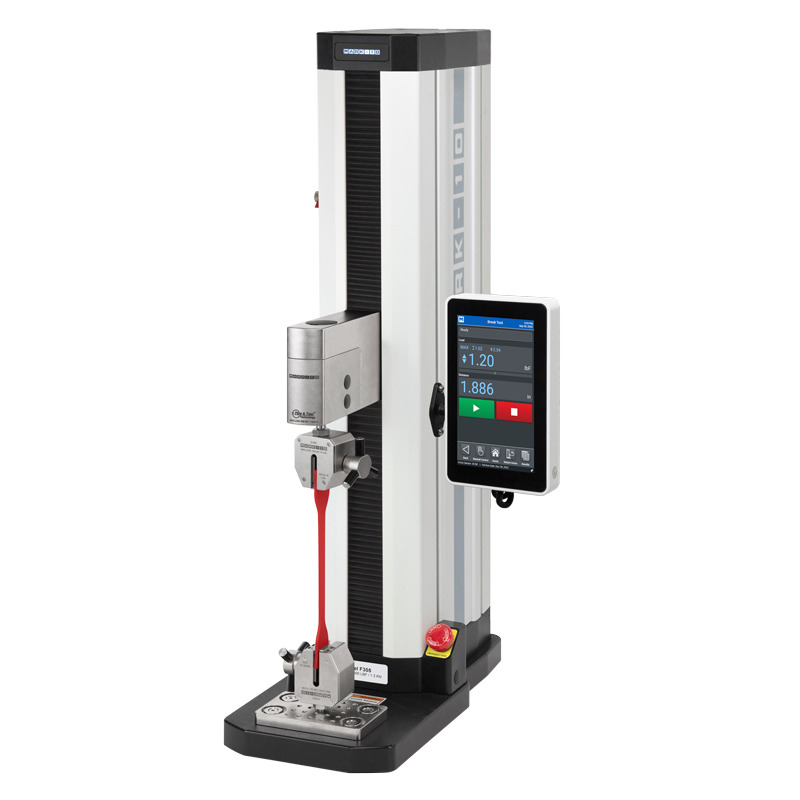

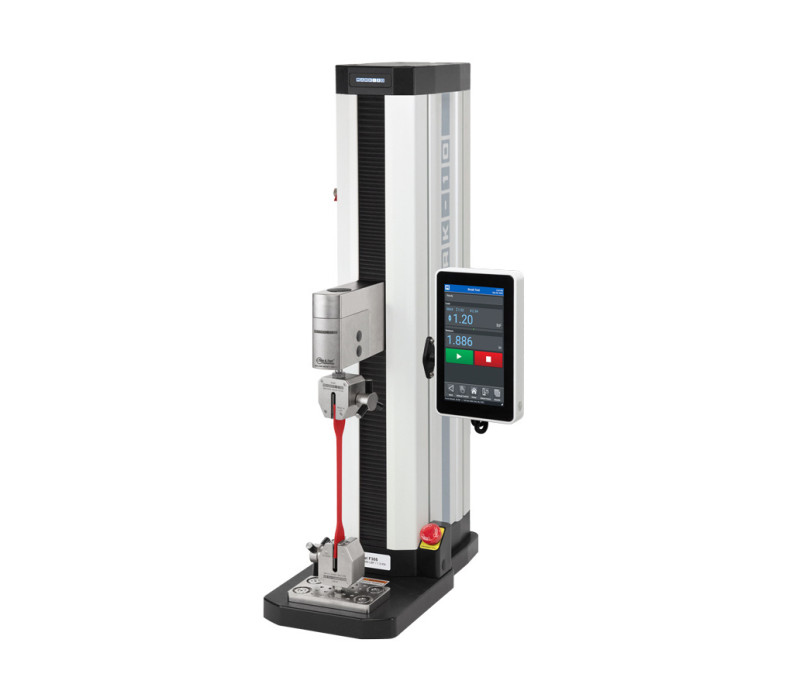

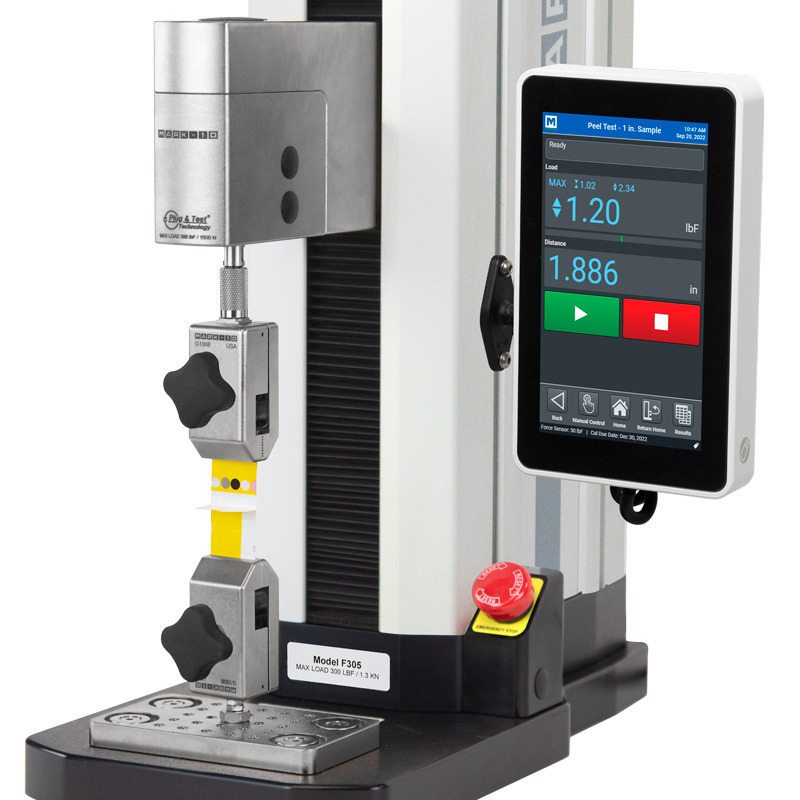

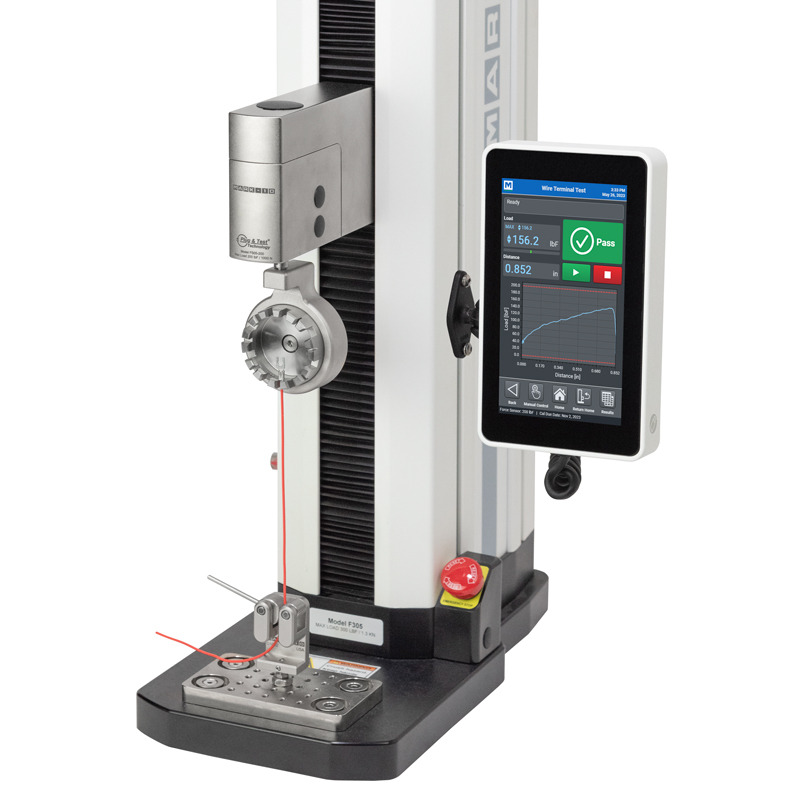

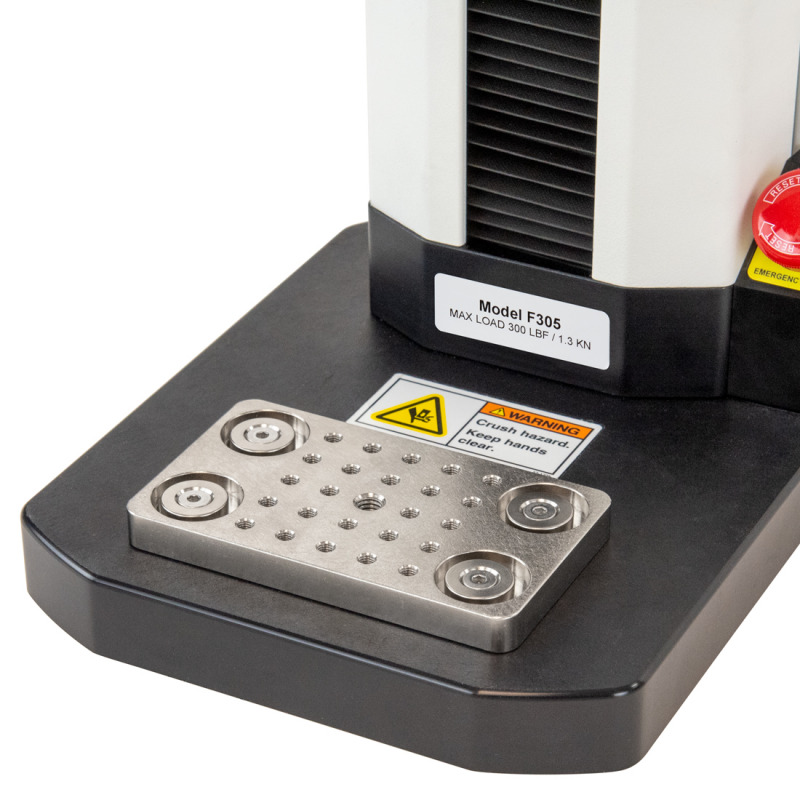

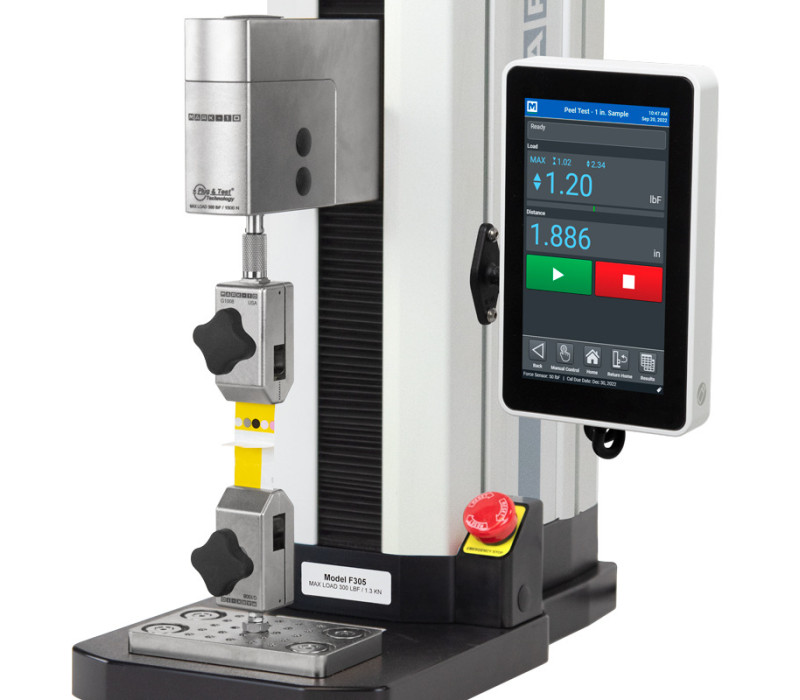

Banco de prueba EasyMESUR® F105 / F305 / F505 / F505H
Nota Importante: Los modelos de banco de pruebas motorizados, ESM, ESM303 y ESM303H, han sido discontinuados y reemplazados por los modelos F105, F305, F505 y F505H de la Serie-F con EasyMESUR.
El sistema Serie-F EasyMESUR® se ha desarrollado como una solución modular y versátil para la medición de fuerza en bancos de ensayo motorizados. Equipados con paneles táctiles integrados de 7", estos bancos utilizan el sistema Plug & Test® de Mark-10 para conectar sensores de fuerza (tanto de Mark-10 como de otros fabricantes mediante el adaptador PTAF) de forma rápida y sencilla.
Estos bancos permiten realizar una amplia gama de pruebas – como prueba a una carga, rotura, a distancia, de sujeción, cíclicas y de carga media – con resultados que se pueden visualizar en forma de tablas o gráficos. Además, los datos, informes y archivos de prueba se importan y exportan fácilmente a través de USB-C. Todos los sistemas se envían en Modo Evaluación, con todas las funciones habilitadas durante 160 horas de funcionamiento, lo que garantiza una configuración centralizada y adaptable a diversas aplicaciones.
Características Destacadas:
- Capacidad de Carga: Rangos desde 0,5 hasta 2,2 kN para adaptarse a diversas necesidades de medición.
- Operatividad Eficiente: Sistema Plug & Test® y paneles táctiles de 7” que simplifican la configuración y ejecución de pruebas.

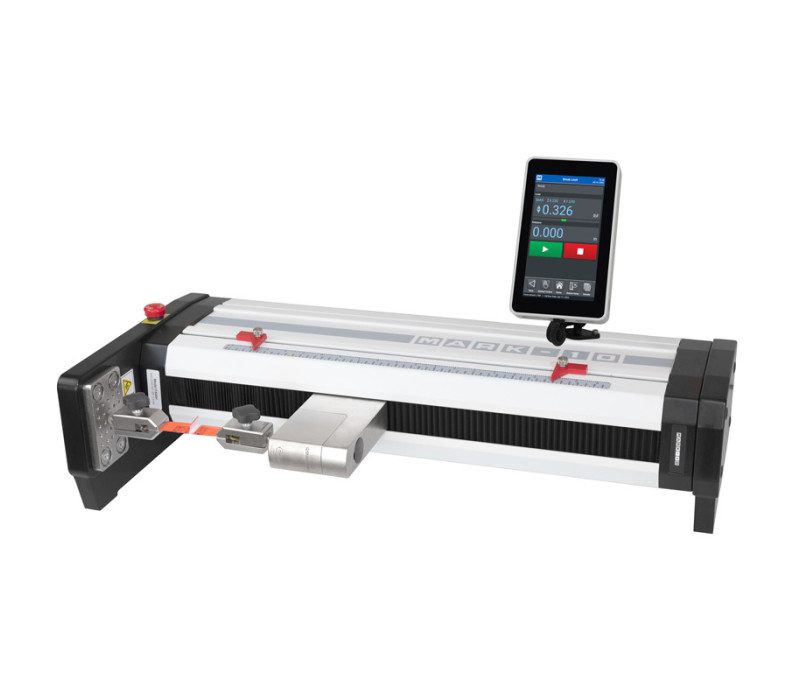

- Flexibilidad de Uso: Configuraciones en orientación vertical u horizontal y opciones personalizadas según el entorno de trabajo.
- Interfaz y Conectividad: Puertos USB-C para conexión directa a PC y almacenamiento externo.
Beneficios Clave:
- Facilidad de Uso: Interfaz táctil intuitiva y asistentes integrados que simplifican la creación y ejecución de pruebas, ideal para usuarios no expertos.
- Versatilidad en Pruebas: Capaz de realizar pruebas cíclicas, de carga, de rotura y a distancia, adaptándose a una amplia variedad de materiales y condiciones de ensayo.
- Mantenimiento y Soporte: Diseño modular que facilita el acceso y reemplazo de componentes, reduciendo tiempos de inactividad y costes de mantenimiento.
Contacta con nosotros para más información o para realizar un pedido. Nuestro equipo de expertos está preparado para asesorarte en la selección y configuración del banco de pruebas que mejor se adapte a tus necesidades operativas y técnicas, garantizando resultados precisos y fiables en tus proyectos.
Características

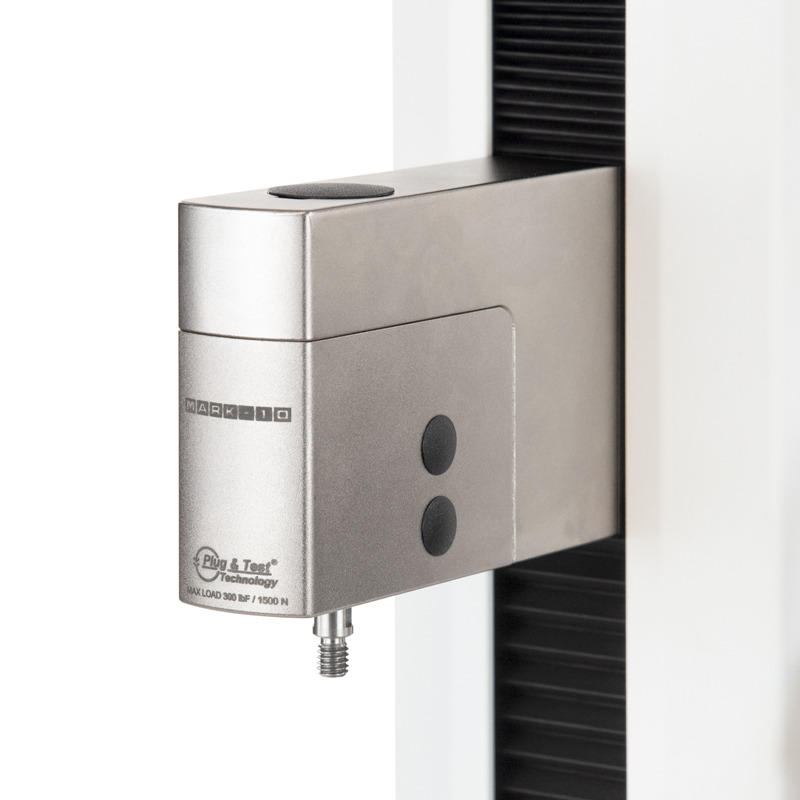

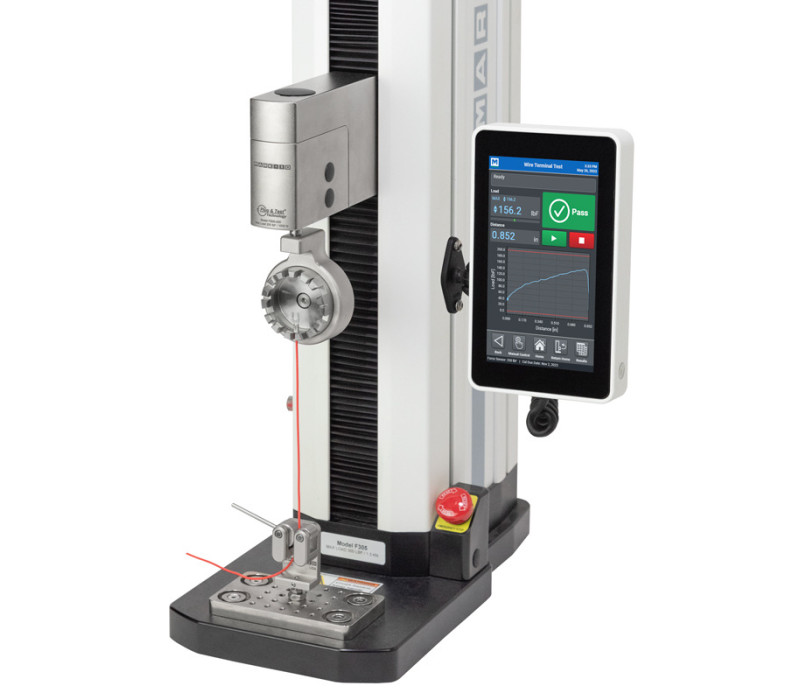

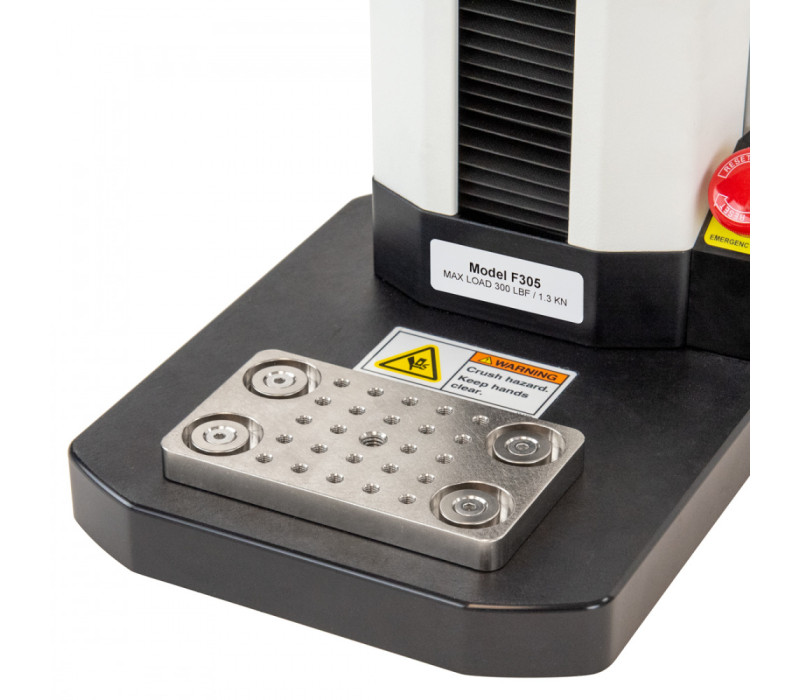

- Sensor de fuerza integrado: Interfaz sin cables para el sensor de fuerza FS05.

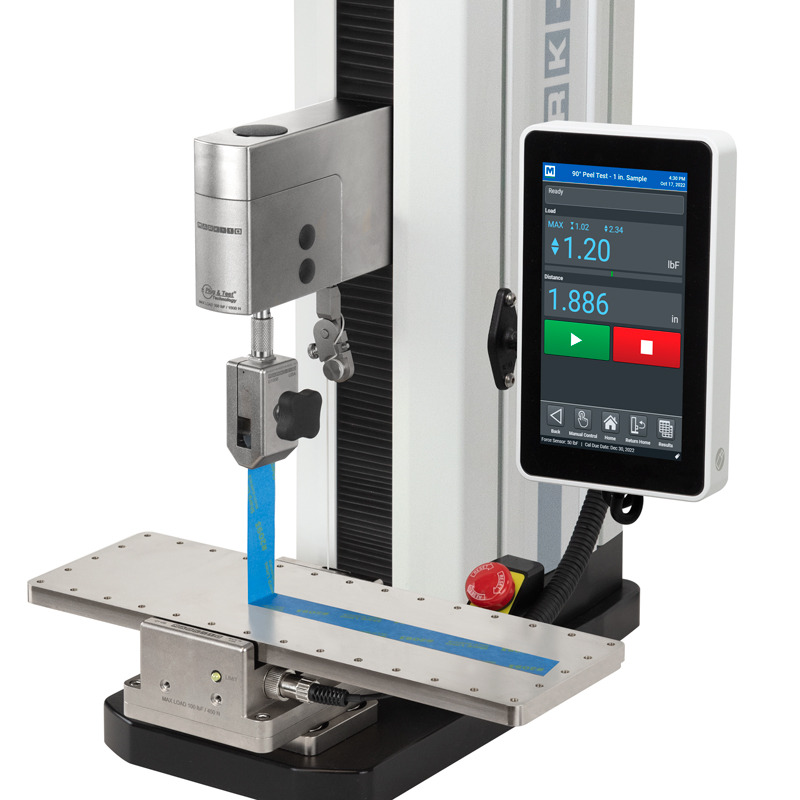

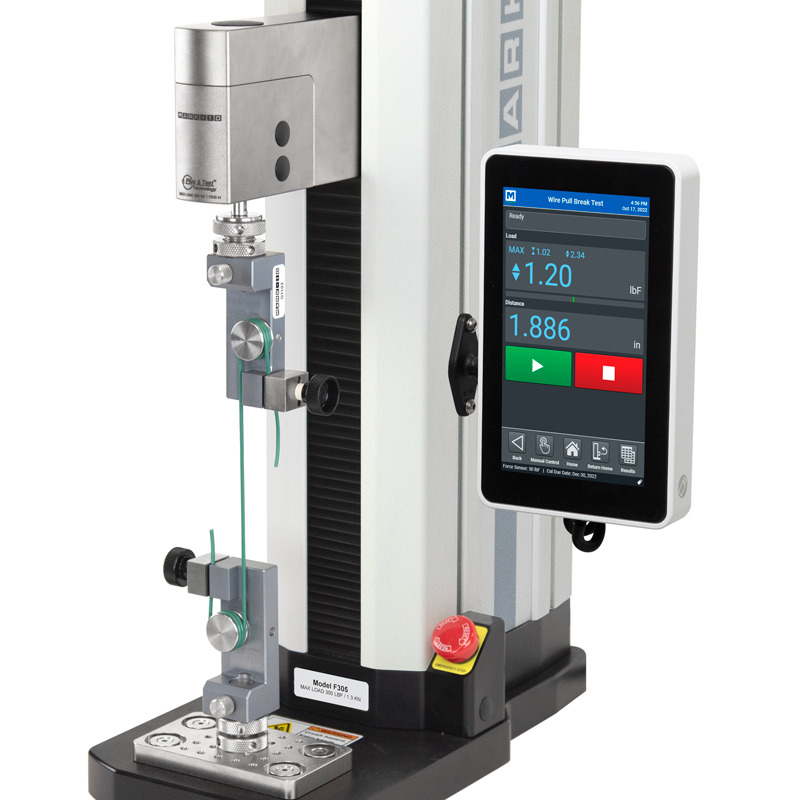

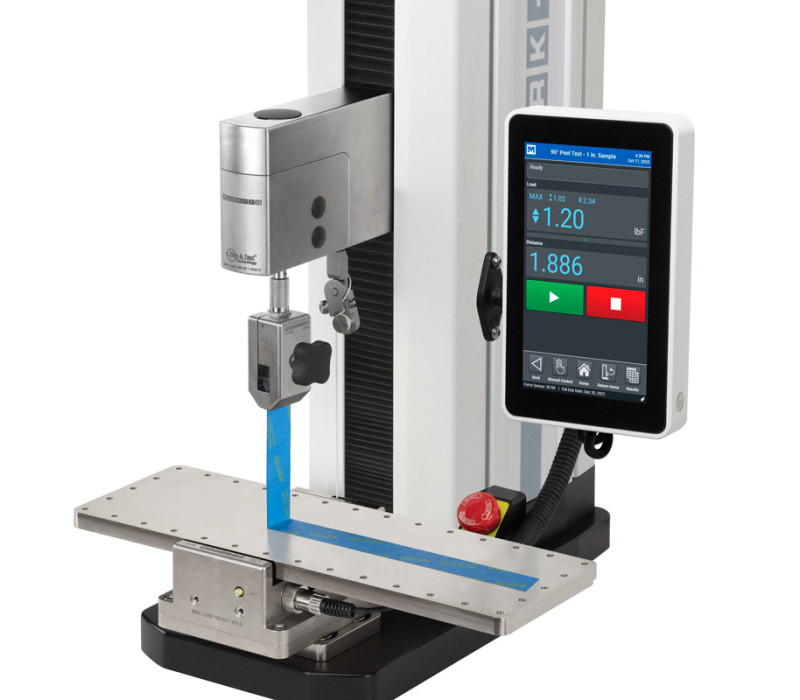

- Panel de control táctil integrado: Para configurar, ejecutar y analizar datos a través del software Easy MESUR®.
- Asistentes de creación de pruebas: Guías que ayudan al usuario durante el proceso de configuración.
- Retorno automático y límites de aprobación/rechazo: Restablece y evalúa automáticamente las pruebas según los límites predefinidos.
- Compensación de deflexión del sistema: Garantiza mediciones precisas compensando la desviación del sistema.
- Firmware actualizable en sitio: Actualizaciones de software en el propio dispositivo con protección completa mediante contraseña.
- Conexiones USB-C: Para conexión con PC y almacenamiento externo, facilitando la transferencia de datos y la gestión de informes.

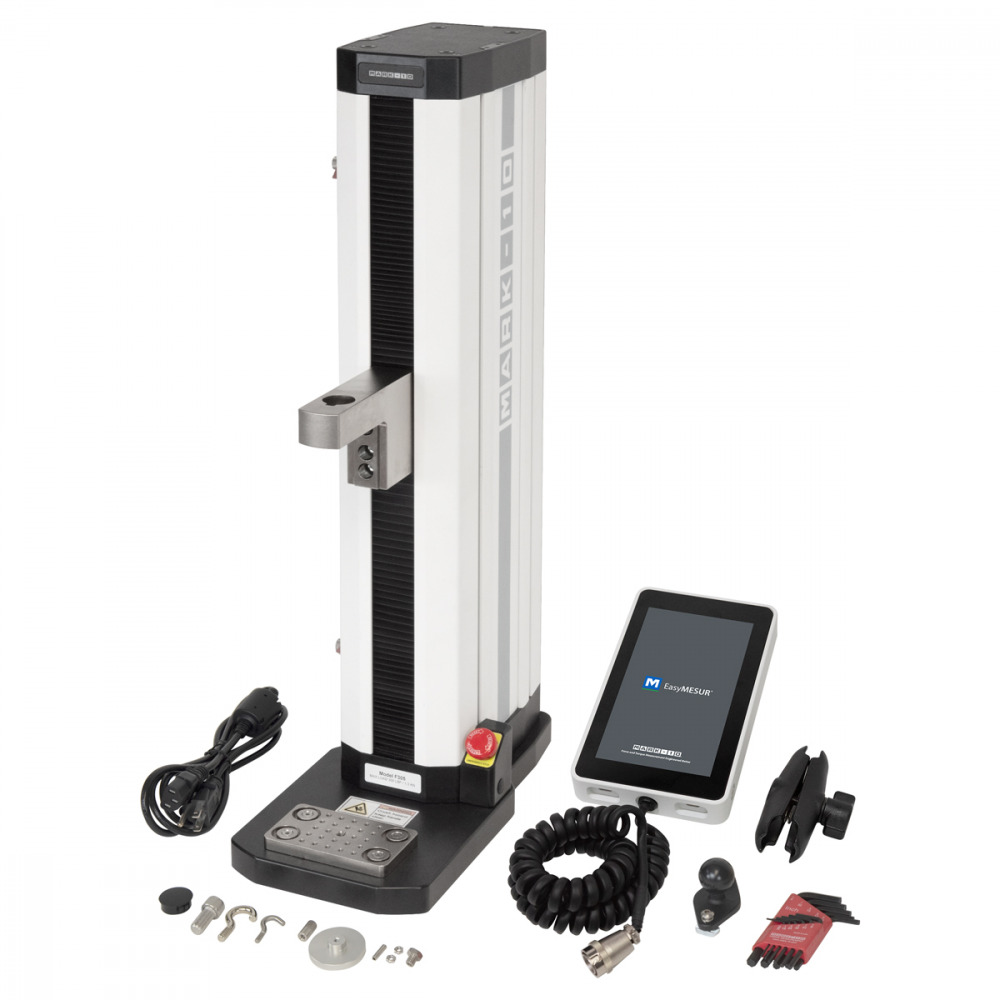

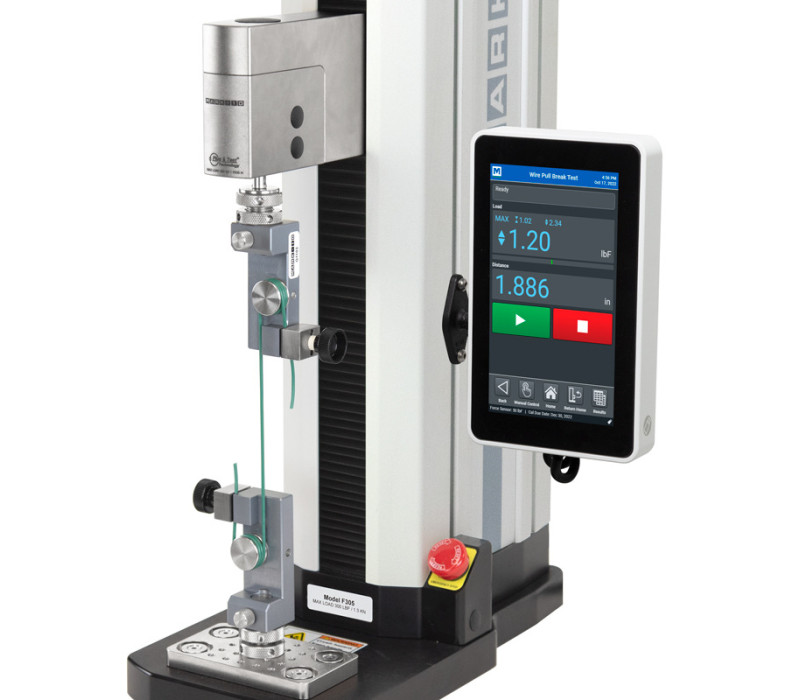

Los bancos de prueba avanzados F105-EM, F305-EM, F505-EM y F505H-EM se envían tal como se muestra e incluyen los siguientes accesorios:
- Panel de control, soporte de montaje y tornillería
- Gancho mediano #10-32M
- Gancho grande 5/16-18M
- Placa de compresión de 2” de diámetro #10-32F
- Acoplador #10-32 F/F
- Adaptador 5/16-18M a #10-32F
- Tornillo de fijación #10-32 x 3/4”
- Tuerca hexagonal #10-32
- Cable de alimentación
- Juego de llaves Allen
| Función | Número de pieza | Descripción | Co-requisitos |
|---|---|---|---|
| Medición de distancia | EMF001-1 | Mide la distancia, con la capacidad de poner el valor a cero. | - |
| Límites de distancia | EMF002-1 | Detiene el movimiento en los límites de distancia superior e inferior definidos por el usuario. | - Medición de distancia (EMF001-1)) |
| Precarga | EMF003-1 | Ajusta automáticamente la posición de desplazamiento a cero en un valor de precarga definido por el usuario. | - Medición de la distancia (EMF001-1) |
| Extensión de alta velocidad | EMF004-1 | Extiende el rango de velocidad máxima, dependiendo del modelo del banco de pruebas. | - |
| Extensión de baja velocidad | EMF005-1 | Extiende el rango de velocidad mínima, dependiendo del modelo del banco de pruebas. | - |
| Ciclos | EMF006-1 | Configura hasta 100.000 ciclos con tiempos de espera superior e inferior definidos por el usuario. Permite ciclos entre interruptores de límite, límites de recorrido, puntos de rotura y límites de carga. | - Si el ciclo se basa en límites de distancia, requiere Medición de Distancia (EMF001-1) y Límites de Distancia (EMF002-1). - Si el ciclo se basa en un punto de rotura, requiere Detección de Rotura (EMF007-1). |
| Detección de roturas | EMF007-1 | Detiene el proceso cuando se detecta una caída en la fuerza definida por el usuario. | - |
| Mantenimiento de Carga | EMF008-1 | Detiene y mantiene una carga definida por el usuario durante un tiempo determinado. | - |

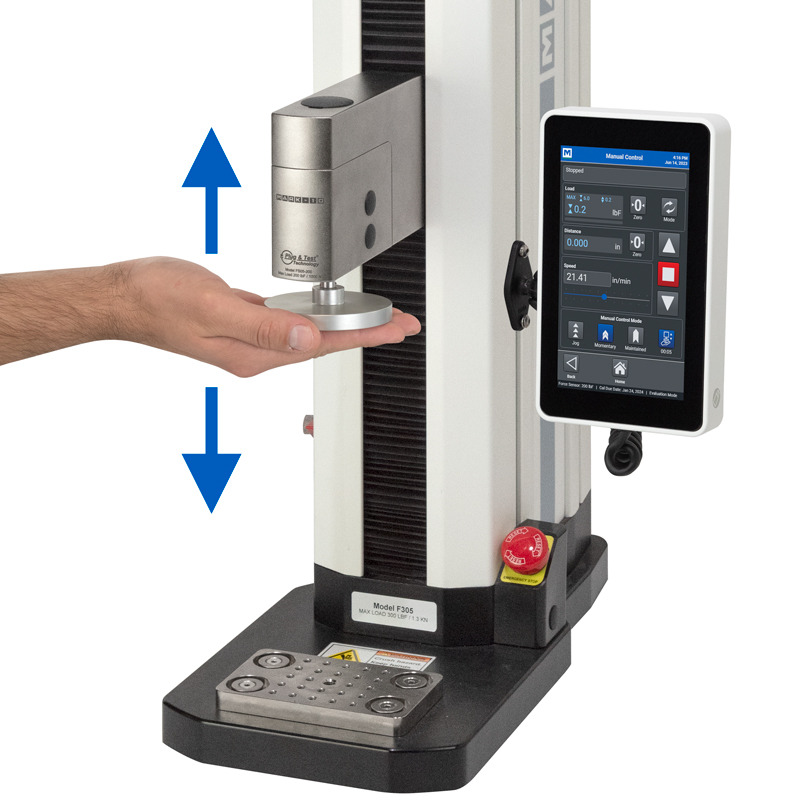

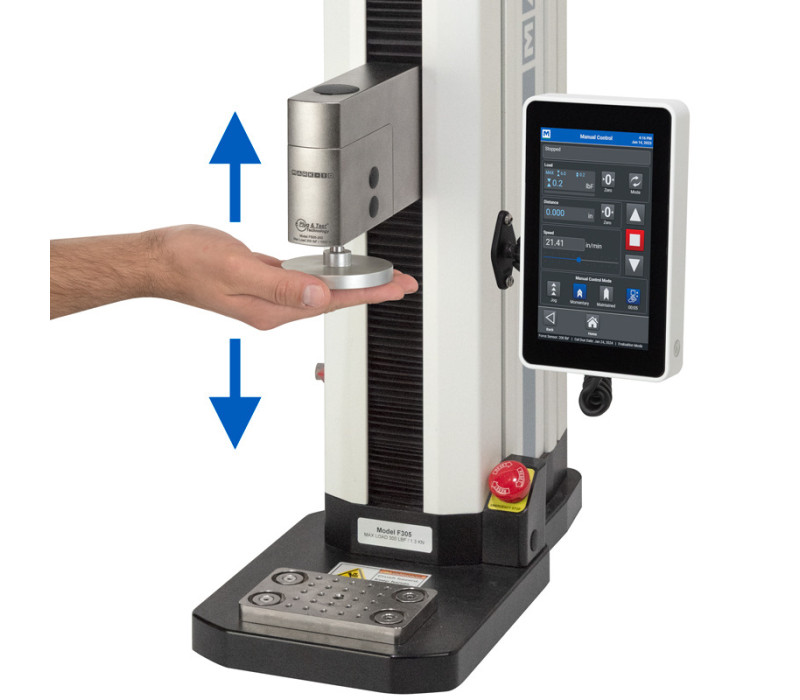

| FollowMe® | EMF009-1 | Permite el movimiento manual del cabezal aplicando fuerza al eje de carga del sensor. La velocidad aumenta con la fuerza aplicada. Ideal para posicionamiento manual antes de una prueba. | - |
| Generación de Gráficos e Informes | EMF010-1 | Grafica la carga en función del tiempo o la distancia, permite visualizar estadísticas y generar informes con gráficos, resultados y otros datos. | - Si el gráfico es carga vs. distancia, requiere Medición de Distancia (EMF001-1). |
| Control de PC | EMF011-1 | Permite controlar el banco de pruebas con una aplicación propia mediante una biblioteca de comandos de control de movimiento y recopilación de datos. Mientras esta función está activa, el panel de control se convierte en un colgante con controles manuales básicos. | - Cable AC1107 (para conectar el banco de pruebas al PC). |
| Medición del coeficiente de fricción | EMF012-1 | Mide los coeficientes de fricción estático y dinámico con un peso de trineo definido por el usuario. | - Se recomienda el accesorio G1086 para medición de coeficiente de fricción. |
| Medición de Tasa de Resorte | EMF013-1 | Mide la tasa de resorte con activadores de inicio y parada de recopilación de datos definidos por el usuario | - Requiere Medición de Distancia (EMF001-1). - Se recomiendan: Límites de Distancia (EMF002-1) y Precarga (EMF003-1). |
| Estas opciones pueden solicitarse al momento de la compra o activarse posteriormente mediante código de activación. También está disponible un paquete completo con todas las opciones a un precio especial. |
|||
| Paquete | Número de Pieza | Incluye |
|---|---|---|
| Medición de distancia | EMP001-1 | - Medición de Distancia (EMF001-1) - Límites de Distancia (EMF002-1) - Precarga (EMF003-1) |
| Extensión de velocidad | EMP002-1 | - Extensión de Alta Velocidad (EMF004-1) - Extensión de Baja Velocidad (EMF005-1) |
| Funcionalidad avanzadas | EMP003-1 | - Ciclos (EMF006-1) - Detección de Rotura (EMF007-1) - Mantenimiento de Carga (EMF008-1) - FollowMe® (EMF009-1) |
| Opciones completas | EMP-COMP-1 | Incluye todas las funciones disponibles. |
Los bancos de pruebas motorizados de la serie F con EasyMESUR® están diseñados como sistemas autónomos, eficientes y fáciles de usar, ideales para quienes no requieren un medidor de fuerza adicional. Disponibles en configuraciones de carga que varían desde 0,5 hasta 2,2 kN, estos dispositivos se adaptan perfectamente a una amplia gama de aplicaciones industriales y de laboratorio.
- Pantallas Táctiles y Conectividad: Cuentan con una pantalla integrada de 7 pulgadas y dos puertos USB-C para facilitar la conexión a PC y dispositivos de almacenamiento externo.

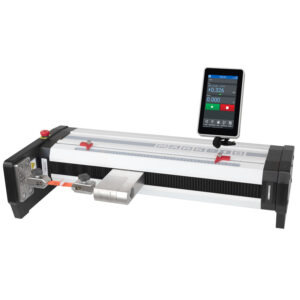

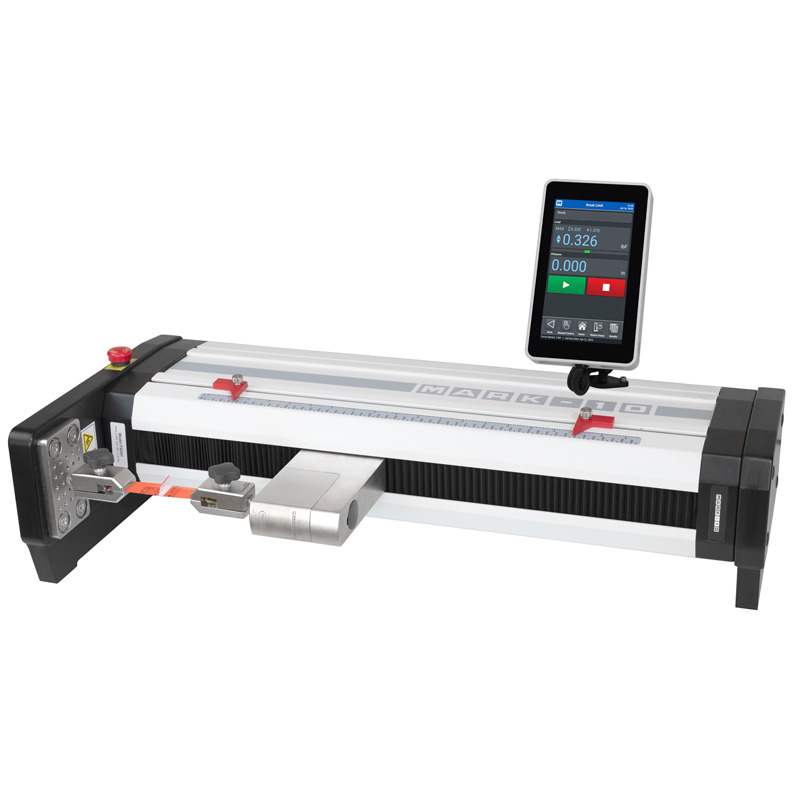

- Versatilidad y Configuración: Disponibles tanto en configuraciones verticales como horizontales, con opciones adicionales como medición de distancia y control de ciclos disponibles para mejorar la funcionalidad.
Estos bancos son ideales para aplicaciones estándar y se pueden configurar con funciones adicionales según las necesidades específicas de cada usuario. Si precisas una solución más avanzada, prueba nuestros bancos con IntelliMESUR® para capacidades extendidas y análisis en profundidad.
| Característica / Especificación | IntelliMESUR® | EasyMESUR® |
|---|---|---|
| Asistentes básicos de prueba | Incluido | Incluido |
| Pruebas de múltiples pasos | Incluido | - |
| Rangos de velocidad extendidos | Incluido | Opcional |
| Medición de distancia, límites de distancia y precarga | Incluido | Opcional |
| Retorno automático y ciclos | Incluido | Opcional |
| Detección de rotura | Incluido | Opcional |
| Mantenimiento de carga | Incluido | Opcional |
| Posicionamiento del cabezal móvil FollowMe® | Incluido | Opcional |
| Pruebas por lotes | Incluido | - |
| Indicaciones para el operador | Incluido | - |
| Límites de aprobación / rechazo | Incluido | Incluido |
| Creador de informes | Incluido | Opcional |
| Resultados | Amplia selección | 1 por prueba |
| Gráficos y estadísticas | Incluido | Opcional |
| Superposición de pruebas anteriores en el gráfico | Incluido | - |
| Control por PC mediante aplicación de terceros | - | Opcional |
| Medición del coeficiente de fricción (COF) | Opcional | - |
| Protección contra sobrecarga | Incluido | Incluido |
| Precisión - sensor de fuerza | ±0,1% o ±0.15% de la escala completa del sensor | ±0,1% o ±0.15% de la escala completa del sensor |
| Precisión - banco de pruebas | ±0,1% de la escala completa del sensor | ±0,1% de la escala completa del sensor |
| Resolución de distancia | 0.01 mm | 0.02 mm |
| Compensación de desviación del sistema | Incluido | Incluido |
| Precisión - Distancia | ±0,05 mm, a cualquier carga o posición | ±0,15 mm, a cualquier carga o posición |
| Precisión - Velocidad | 0,2% del ajuste | 0,2% del ajuste |
| Frecuencia de captura de carga máxima | 20.000 Hz | 5.000 Hz |
| Frecuencia de adquisición de datos | 1.000 Hz | 100 Hz |
| Número de puntos de datos por prueba | 1.000.000 | 100.000 |
| Usuarios y permisos | 3 niveles de permisos, usuarios ilimitados | 1 nivel (acceso con contraseña) |
| Funciona en | Tableta o PC con Windows | Sólo en el panel de control |
El panel de control de 7 pulgadas utilizado con EasyMESUR® gestiona las funciones específicas del sistema y proporciona una variedad de datos, gráficos e informes.
 |
 |

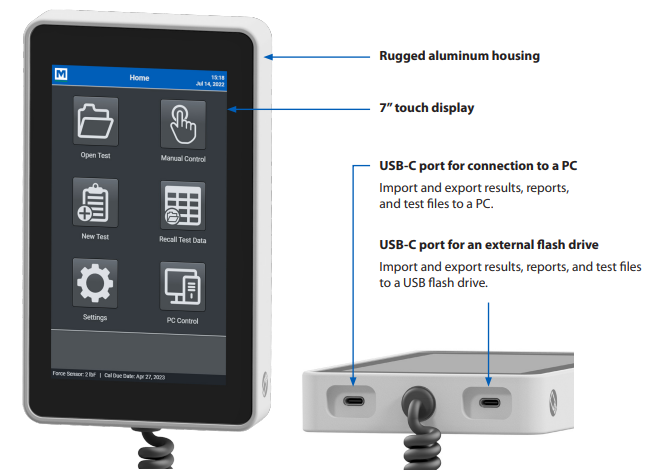

Características del panel de controlLa tableta de 7" admite 2 puertos USB-C para conexión a PC y unidad de almacenamiento externa. |
Vista estándarMuestra valores de carga y distancia con controles claros y sencillos. |
 |
|

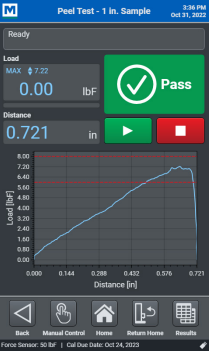

Vista de gráficosPresenta un gráfico de carga frente a distancia o tiempo, con estado de aprobación/rechazo. |

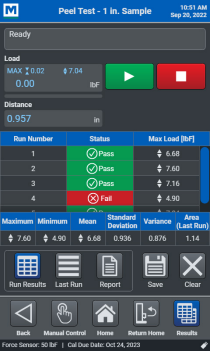

Vista de resultadosPermite consultar los resultados de cada ejecución junto con estadísticas correspondientes. |
 |

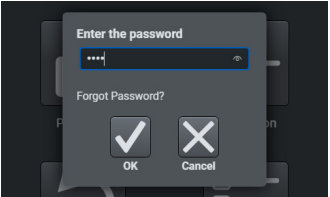

Acceso seguro de usuariosControl de acceso a áreas sensibles, como edición de pruebas y calibración, mediante contraseña. |
 |

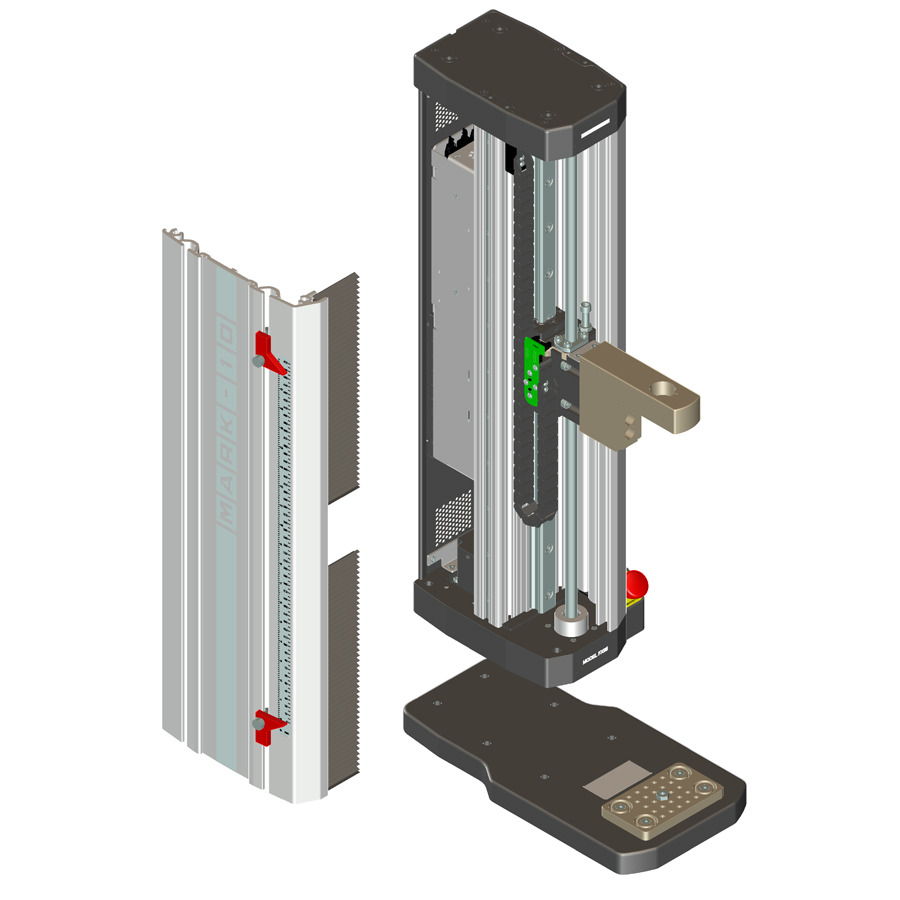

Diseño rígido y precisoLos bancos de pruebas cuentan con una estructura excepcionalmente rígida, diseñada con perfiles de extrusión personalizados para mayor estabilidad. |
 |

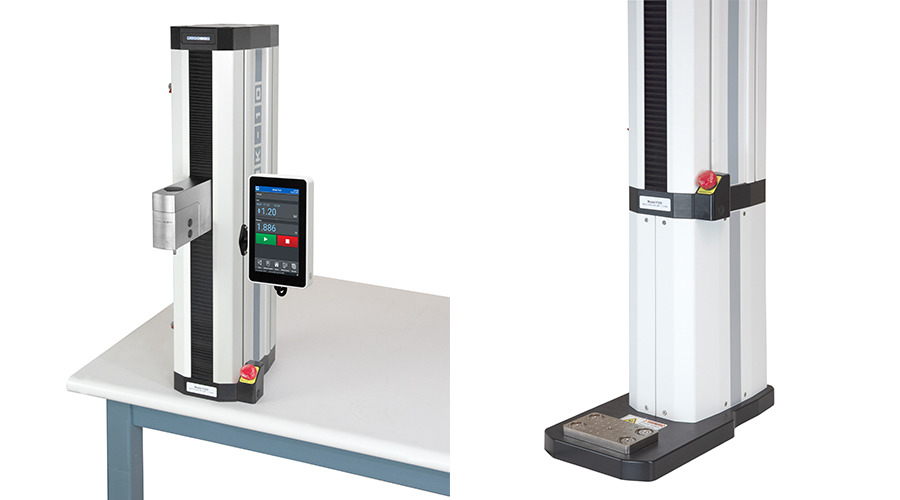

Modularidad ConvenienteLas bases de los bancos de pruebas pueden retirarse para permitir la instalación de extensiones de columna y configuraciones de montaje alternativas. |
 |

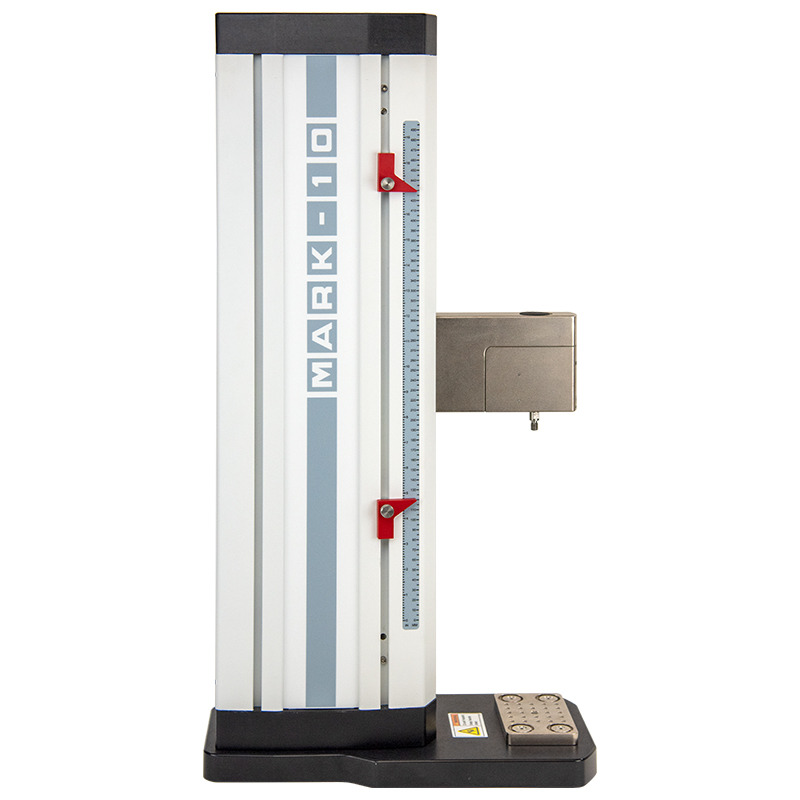

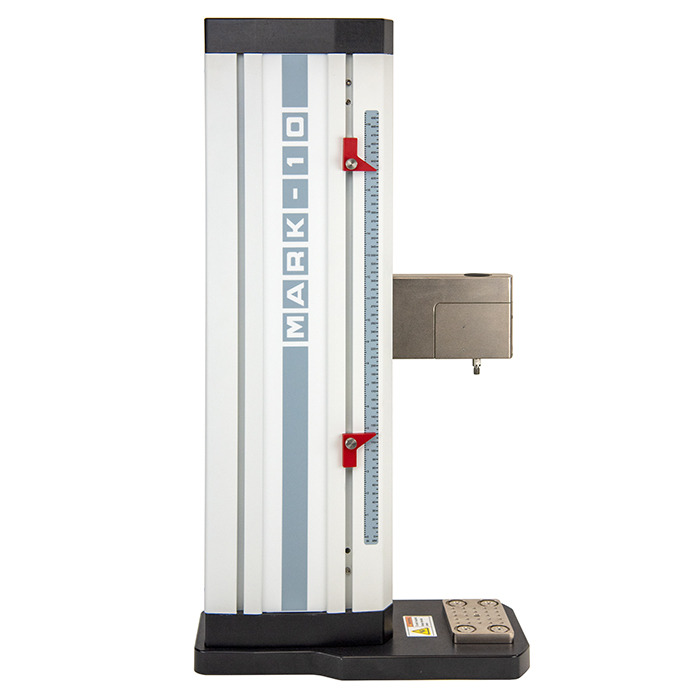

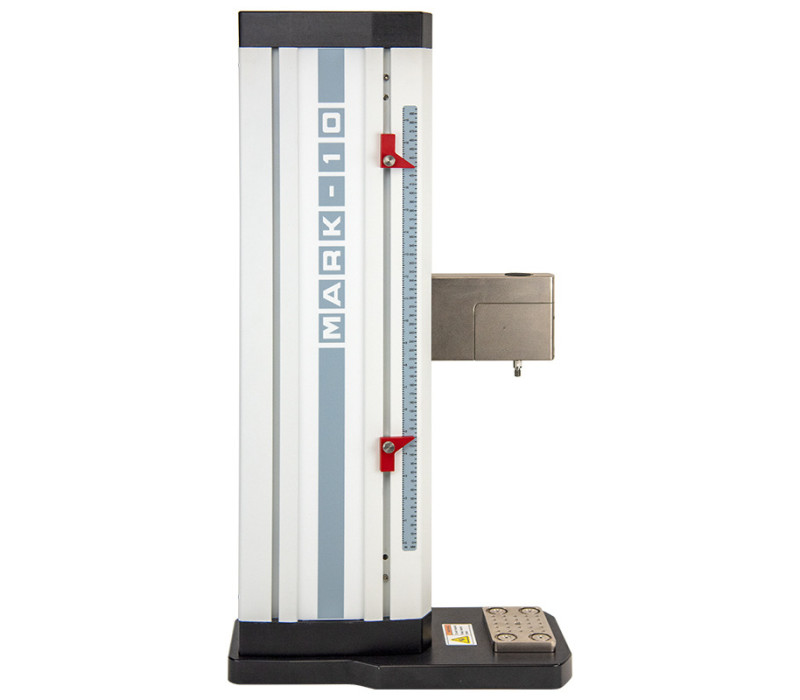

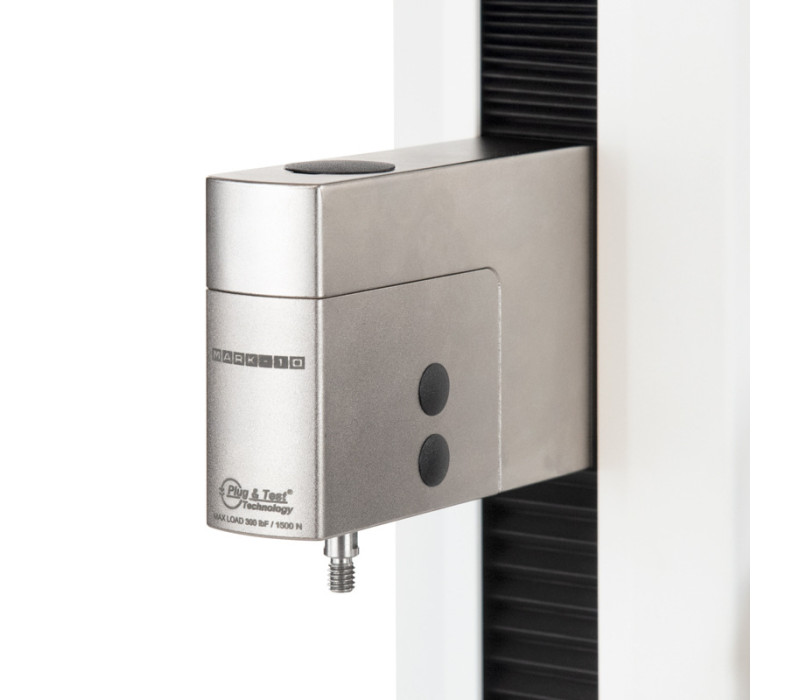

Interruptores de límiteLos interruptores de límite superior e inferior de estado sólido pueden utilizarse como límites de prueba o excepciones de prueba. |
 |

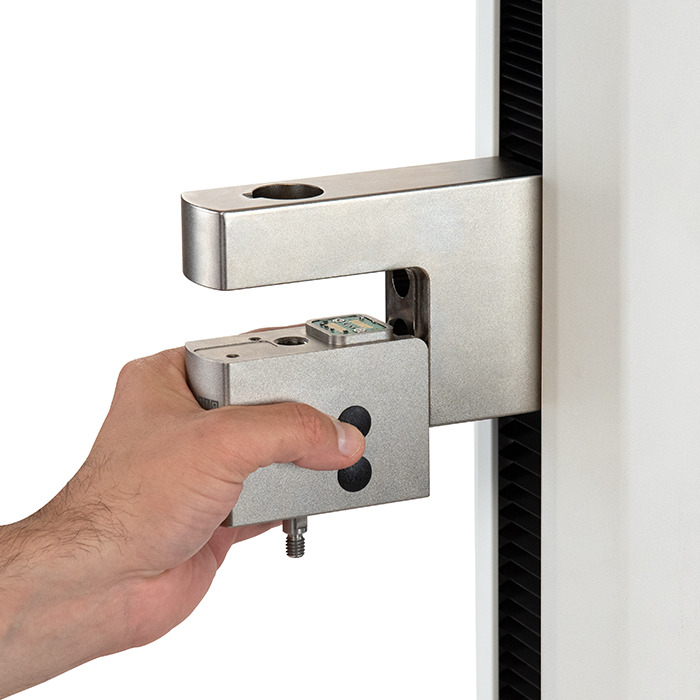

Interfaz sin cables para sensores de fuerzaLos sensores de fuerza inteligentes Serie FS05 se montan directamente en el cabezal de los modelos F105, F305, F505 y F505H, sin necesidad de cables. |
 |

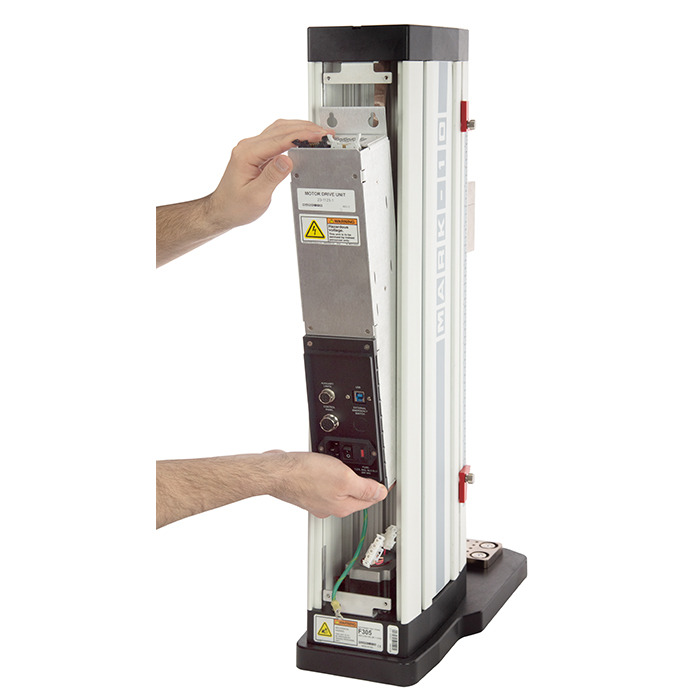

Electrónica de fácil mantenimientoLa mayoría de los componentes electrónicos están alojados en un módulo integrado, que puede reemplazarse fácilmente sin herramientas especiales ni procedimientos complejos. |
Sensores Plug & Test® para la Serie F
Los bancos de pruebas de la Serie F de Mark-10 emplean una versión especializada de sensores Plug & Test® para ensayos de compresión y tracción. Estos sensores almacenan detalles de calibración y configuración en un PCB interno, permitiendo una intercambiabilidad sin interrupciones entre múltiples bancos de pruebas. Actualmente, los modelos FS05, FS06 y R07 están disponibles para su uso con la gama Serie F.
- FS05
- Capacidades desde 0,5 kN hasta 2,5 kN.
- Se conecta directamente a los bancos de pruebas F105, F305 y F505.
- Requiere el adaptador AC1083 para su uso con los modelos F755 o F1505.

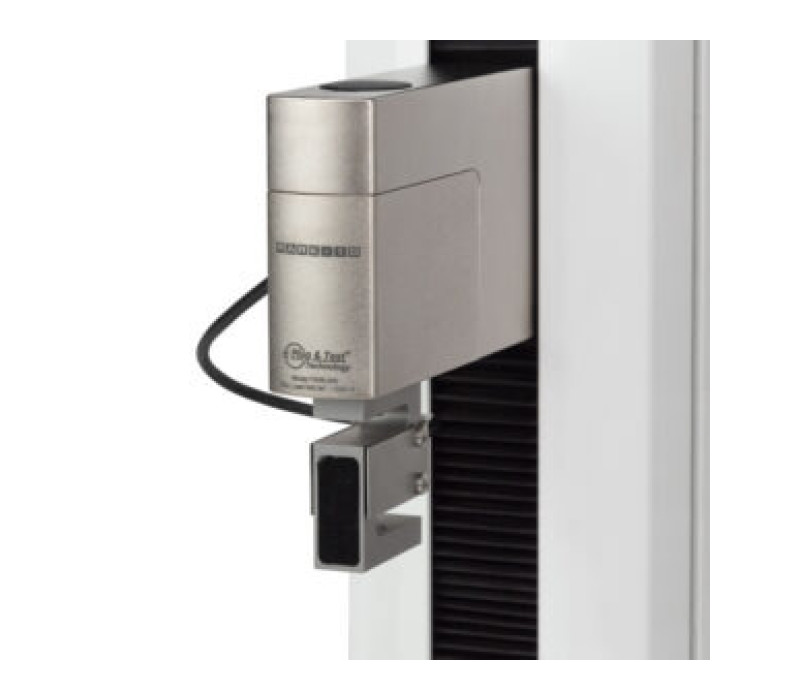

- FS06 y R07
- Diseñados para aplicaciones de compresión y tracción.
- Utilizan el sistema operativo Mark-10 dentro de los bancos de pruebas de la Serie F.
Gracias a la tecnología Plug & Test® de Mark-10, todos los sensores almacenan su propia información de configuración y calibración, garantizando mediciones precisas y consistentes al cambiar de un banco de pruebas a otro.
Adaptador PTAF
Diseñado para células de carga de galgas extensométricas de terceros, sensores de fuerza y par, el adaptador PTAF ofrece una flexibilidad excepcional para su sistema de pruebas de la Serie F:
- Conectividad directa
- Se acopla a los bancos de pruebas F105, F305 y F505 sin necesidad de hardware adicional.
- Compatible con los modelos F755 y F1505, así como con los indicadores M5I y M7I, utilizando el adaptador AC1083.
- Capacidades configurables
- Un software intuitivo permite programar el PTAF con una amplia biblioteca de capacidades comunes, desde 0,5 N hasta 4.000 kN en medición de fuerza y desde 7 Ncm hasta 57.000 Nm en medición de par.
- Identificación e intercambiabilidad
- Cada adaptador puede asignarse un número de identificación, que se muestra al encender el sistema o en la pantalla del banco de pruebas.
- Todos los datos de calibración y configuración se almacenan en el PCB del adaptador, lo que permite intercambiar sensores e indicadores sin pérdida de precisión.
Ya sea que necesite conectividad directa para los sensores nativos Plug & Test® de Mark-10 o integrar dispositivos de terceros, el adaptador PTAF proporciona una solución versátil y fiable para sus necesidades de medición de fuerza y par.
 |
 |
|
Retire la placa de circuito y la cubierta lateral para conectar un sensor de terceros al adaptador PTAF. |
Pase el cable y conecte los cables al bloque de terminales. |
 |
 |
|
Vuelva a colocar la placa de circuito y la cubierta lateral. |
El sensor ahora puede configurarse utilizando el software incluido Plug & Test Adapter Configuration y utilizarse en el banco de pruebas Serie-7. Se requiere un adaptador adicional (AC1083) para conectar el PTAF a los bancos de pruebas de la gama F755(S)/F1505(S). |

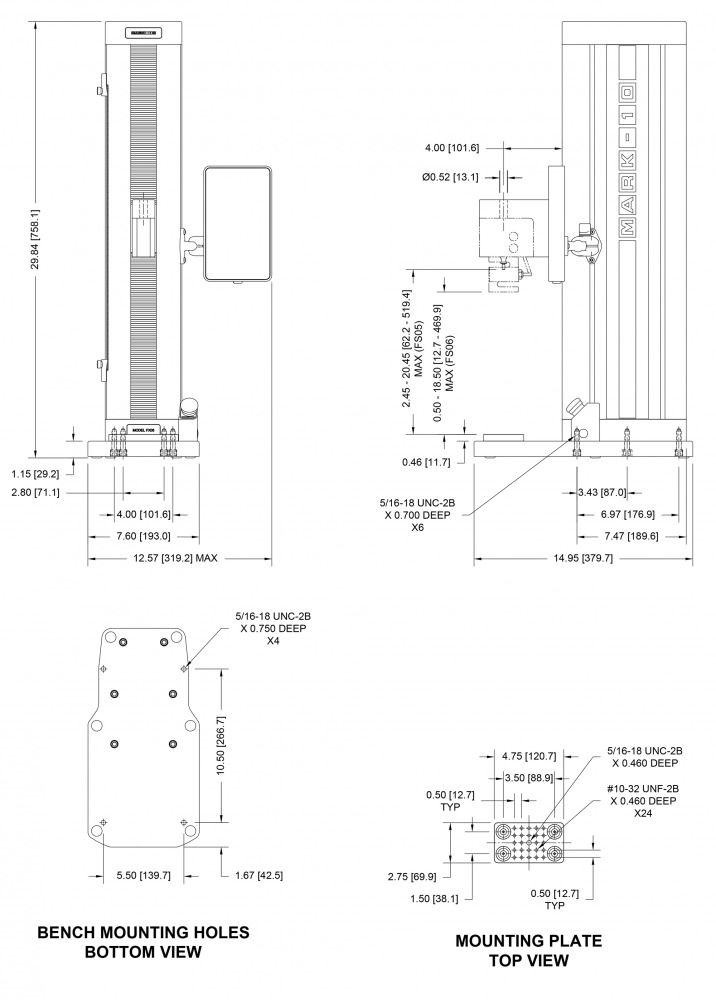

Dimensiones
F105-EM / F305-EM / F505-EM PULGADAS [MM]

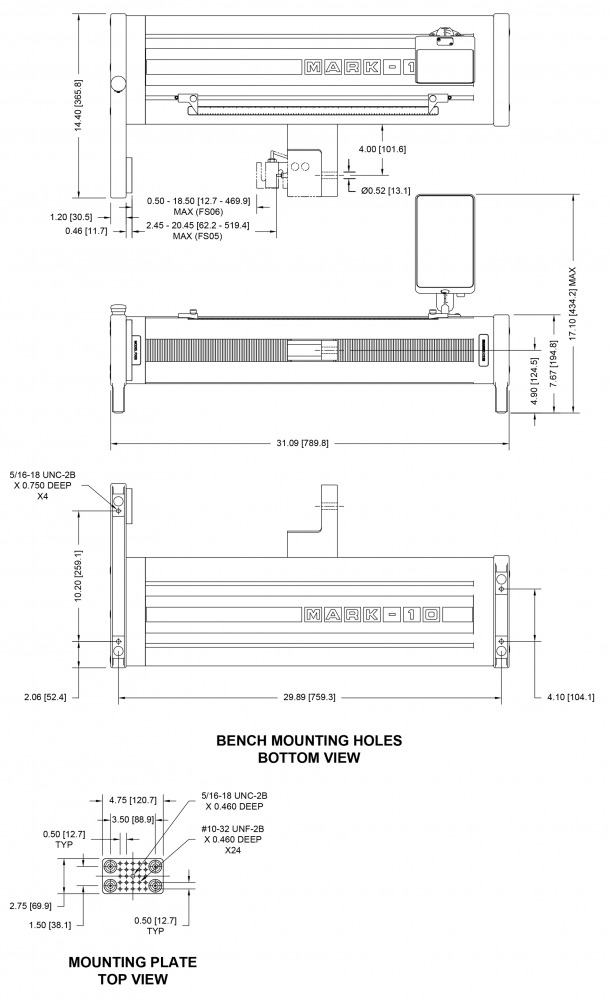

F05H-EM PULGADAS [MM]
| Modelo F105-EM | Modelo F305-EM | Modelo F505-EM | Modelo F505H-EM | |
|---|---|---|---|---|
| Capacidad de carga | 0,5 kN | 1,5 kN | 2,2 KN | 2,2 kN |
| Recorrido máximo | 457 mm | 457 mm | 457 mm | 457 mm |
| Rango de velocidad estándar | 13 - 330 mm/min | 13 - 330 mm/min | 13 - 330 mm/min | 13 - 330 mm/min |
| Rango de velocidad opcional | 0,5 – 1.100 mm/min | 0,5 – 1.100 mm/min | 0,5 – 1.100 mm/min | 0,5 – 1.100 mm/min |
| Precisión de carga (% de la escala completa) |
|
|
|
|
| Frecuencia de muestreo de carga | 5.000 Hz | 5.000 Hz | 5.000 Hz | 5.000 Hz |
| Frecuencia de adquisición de datos | 100 Hz | 100 HZ | 100 Hz | 100 Hz |
| Precisión de velocidad | ±0,2% de la configuración, sin variación con la carga | ±0,2% de la configuración, sin variación con la carga | ±0,2% de la configuración, sin variación con la carga | ±0,2% de la configuración, sin variación con la carga |
| Precisión de posición | ±0,15 mm, en cualquier carga o posición | ±0,15 mm, en cualquier carga o posición | ±0,15 mm, en cualquier carga o posición | ±0,15 mm, en cualquier carga o posición |
| Resolución de distancia | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm |
| Repetibilidad de los interruptores de límite | 0,03 mm | 0,03mm | 0,03 mm | 0,03 mm |
| Alimentación | Entrada universal 100-240 VCA, 50/60 Hz, 300W | Entrada universal 100-240 VCA, 50/60 Hz, 300W | Entrada universal 100-240 VCA, 50/60 Hz, 300W | Entrada universal 100-240 VCA, 50/60 Hz, 300W |
| Tipo de fusible | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO |
| Peso | 27 kg (banco de pruebas) 34 kg (peso de envío) | 27 kg (banco de pruebas) 34 kg (peso de envío) | 27 kg (banco de pruebas) 34 kg (peso de envío) | 32 kg (banco de pruebas) 39 kg (peso de envío) |
| Condiciones ambientales | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 | Uso en interiores únicamente Hasta 2.000 m sobre el nivel del mar Temperatura: 5 – 35°C Humedad: Hasta 80% HR a 31°C, reduciéndose linealmente al 50% HR a 40°C, sin condensación Fluctuaciones de la tensión de red de hasta ±10 % del voltaje nominal Sobretensiones transitorias hasta los niveles de la Categoría II de Sobretensión Uso en entornos de hasta el Grado de Contaminación 2 |
| Conformidad | Marcado CE y UKCA | Marcado CE y UKCA | Marcado CE y UKCA | Marcado CE y UKCA |
| Garantía | 3 Años | 3 Años | 3 Años | 3 Años |
Reducción de la capacidad de carga a altas velocidades: – F305: Limitado a 1 kN por encima de 610 mm/min – F505 / F505H: Limitado a 1,5 kN por encima de 610 mm/min |
||||
Productos relacionados

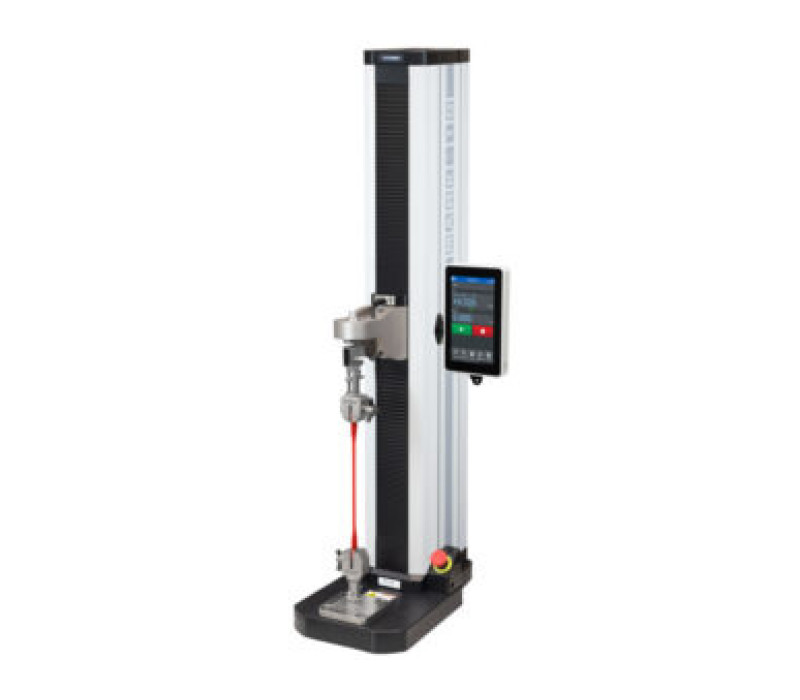

Banco de prueba EasyMESUR® F755 / F755S / F1505 / F1505S
- Sensor de fuerza e interfaz FS05 sin cables: Integra un sensor de fuerza con una interfaz optimizada para el FS05 sin cables, garantizando mediciones fiables sin interferencias.
- Panel de control táctil integrado: Ofrece una experiencia de usuario intuitiva para gestionar y monitorizar los ensayos de forma centralizada.
- Gestión integral mediante Easy MESUR: Permite configurar, ejecutar y analizar datos directamente a través del sistema integrado, optimizando el flujo de trabajo.
Más detalles
Banco de prueba IntelliMESUR® F105 / F305 / F505 / F505H
- Sensor de fuerza integrado: Interfaz sin cables para el sensor de fuerza FS05.
- Panel de control táctil integrado: Configuración, ejecución y análisis de datos a través del panel de control IntelliMESUR® integrado.
- Solución integrada de control de movimiento: Recopilación de datos con interfaz perfecta para el sensor de fuerza FS05 sin cables. El sistema Plug & Test® permite utilizar células de carga de otros fabricantes mediante el adaptador PTAF.
Más detalles
Banco de prueba IntelliMESUR® F755 / F1505
- Asistentes para la creación de pruebas: Facilitan la configuración de ensayos mediante una guía paso a paso, garantizando resultados óptimos sin complicaciones.
- Solución integrada de control de movimiento y recogida de datos: Permite un control preciso del desplazamiento y captura de datos en tiempo real, mejorando la calidad del ensayo.
- Sistema Plug & Test® versátil: Compatible con células de carga de otros fabricantes mediante el adaptador PTAF, ampliando las opciones de medición.
Más detalles
Series-5I Indicador digital avanzado de fuerza/Torsión
- Sensores de fuerza y par intercambiables mediante tecnología Plug & Test®, de venta por separado
- Protección por contraseña de las teclas individuales y la calibrado
- Protección por contraseña del sensor, para impedir el uso de un sensor no autorizado
Más detalles
Series-7I Indicador avanzado de fuerza/par
- Sensores de fuerza y par intercambiables mediante la tecnología Plug & Test® (los sensores se venden por separado)
- Protección por contraseña del sensor, para impedir el uso de un sensor no autorizado
- Protección por contraseña de las teclas individuales y la calibrado
Más detalles
Accesorios

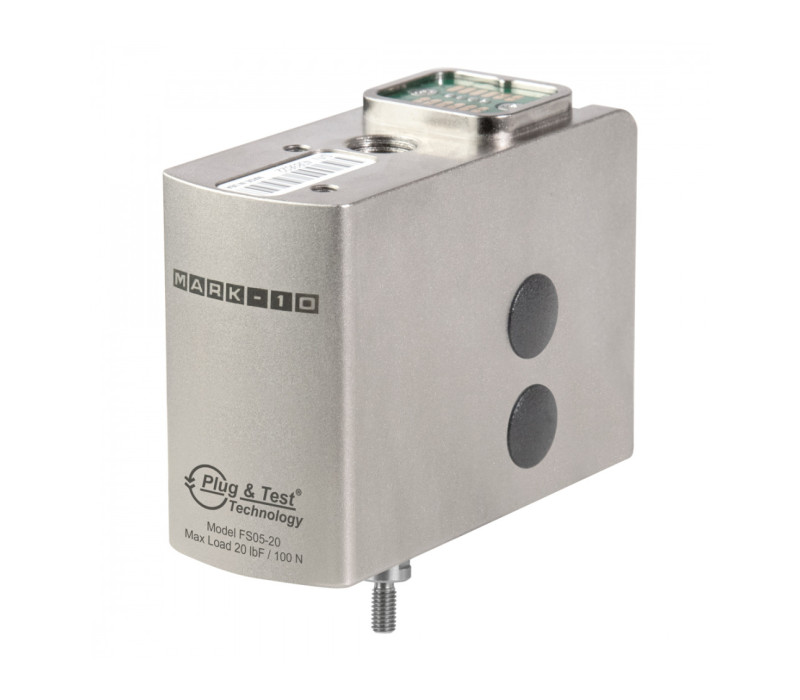

Series FS05 Sensores de fuerza de la serie FS05
