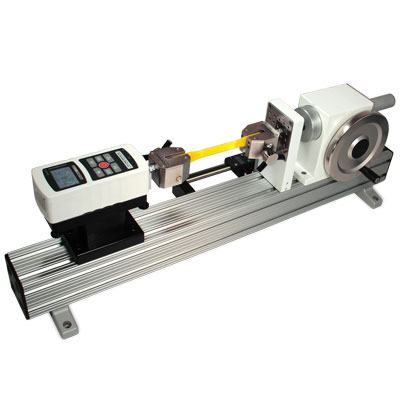

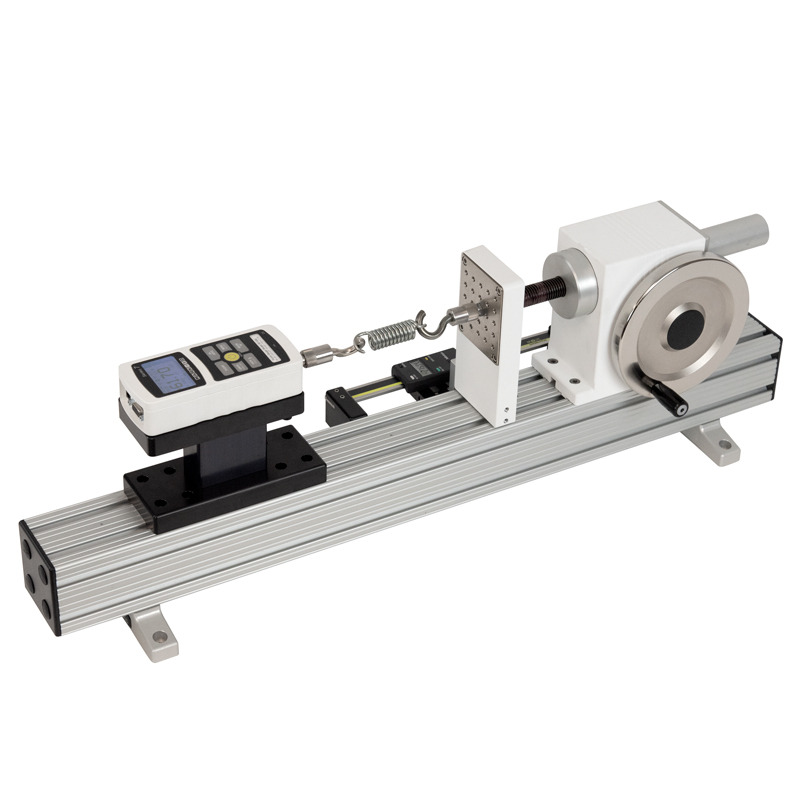

TSFH Banco de pruebas de alta capacidad
Explora el TSFH de Checkline, un banco de pruebas manual de alta capacidad diseñado para pruebas de tracción y compresión que requieren hasta 5.000 N (500 kg) de fuerza. Este banco de pruebas combina la robustez de sus componentes de aluminio con la precisión de su gran volante lateral, lo que facilita la realización de pruebas en entornos de laboratorio y producción.
Características Clave:
- Capacidad de Alta Fuerza: Ideal para pruebas destructivas, pruebas de resortes y pruebas de integridad de productos.
- Diseño Versátil: Disponible en configuraciones horizontal y vertical, se adapta a una amplia gama de aplicaciones y entornos de trabajo.
Funcionalidades Especiales:
- Flexibilidad de Montaje: Equipado con una superficie de carga de acero con orificios roscados, permitiendo el uso de diversos tipos de fijaciones y agarres.
- Control de Movimiento: El volante montado en el lateral proporciona un control fino y una acción de prueba rápida, optimizando la eficiencia de las pruebas.
Accesorios y Opciones:
- Extensiones de Columna: Permite pruebas con muestras más grandes, aumentando la flexibilidad sin alterar la distancia de desplazamiento.
- Pantalla de Desplazamiento Digital: Opcionalmente disponible para recopilación de datos automatizada, mejorando la precisión y la facilidad de documentación.
Si precisa saber más sobre cómo el TSFH puede ser una solución robusta y precisa para tus necesidades de prueba, contacta con nosotros.
Características

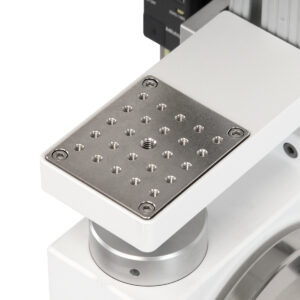

- Mesa de carga con 25 orificios #10-32 UNF para montaje de accesorios
- Operación suave de volante manual
- Recorrido máximo: 102 mm
- Fuerza máxima: 5 kN / 500 Kg
- Velocidad de desplazamiento: 0,34 mm/rev. rueda
El TSFH se suministra con:
- Cuatro ganchos (pequeño, mediano, grande y extra grande),
- Placa adaptadora de 1/2-20F
- Placas de compresión de 2" y 3",
- Dos acopladores (acoplador #10-32 y 5/16-18),
- Juego de llaves.
| Modelo | Capacidad de fuerza | Recorrido de prueba máximo | Método de carga | Desplazamiento | Máximo, holgura de la muestra |
|---|---|---|---|---|---|
| ES10 | 500N | 229mm | Palanca con muelle | 26,7mm / Palanca rev. | 229mm |
| ES20 | 500N | 229mm | Volante montado en la parte superior | 1,5mm / rueda rev. | 229mm |
| TSB100 | 500N | 95mm con topes de recorrido 152 sin topes de recorrido | Palanca con cremallera y piñón, la palanca puede posicionarse en incrementos de 30°. | 76,2mm / palanca rev. | 330mm |
| ES30 | 1000N | 330mm | Volante lateral | 1,3mm / rueda rev. | 356mm |
| TSA750(H) | 3750N | 95mm con topes de recorrido 152 sin topes de recorrido | Palanca con cremallera y piñón, la palanca puede posicionarse en incrementos de 30°. | 76,2mm / Palanca rev. | Vertical 267mm Horizontal 368 |
| TSC1000(H) | 5000N | 89mm | Volante en línea | 2,5mm / Rueda rev. | Vertical 254mm Horizontal 330mm |
| TSF(H) | 5000N | 102mm | Volante lateral | 0,34mm / Rueda rev. | Vertical 356mm Horizontal 459mm |
| - La máxima distancia de viaje y/o el espacio libre dependen de los agarres o fijaciones utilizados durante las pruebas. Las dimensiones indican distancias sin el uso de agarres o fijaciones. - Las extensiones de columna están disponibles para todos los soportes de prueba excepto los modelos ES05, ES10 y ES20. - Los modelos con (H) están disponibles en versiones verticales y horizontales. |
|||||
Dimensiones
Productos relacionados
TSF/TSFH serie de Banco de pruebas de fuerza manual de 5000 N
- Mesa de carga con 25 orificios 10-32 UNF para montaje de accesorios
- Funcionamiento suave del volante
Más detalles
Series-3 Medidor de fuerza digital
- Frecuencia de muestreo de 2.000 Hz de alta velocidad
- Salida de datos USB de puntos de datos continuos o individuales
- Tamaño ultra compacto
Más detalles
Series-4 Medidores de fuerza digitales avanzados
- Frecuencia de muestra de 3.000 Hz de alta velocidad
- USB, RS-232, Mitutoyo y salidas analógicas
- Gran pantalla gráfica retroiluminada
Más detalles
Series-5 Medidor de fuerza digital avanzado
- 3 Años de garantía
- ±0,1% de precisión
- Frecuencia de la muestra máxima de 7.000 Hz de alta velocidad
Más detalles
Series-7 Medidor de fuerza digital profesional
- Frecuencia de muestreo de alta velocidad: 14.000 Hz
- Modo promediado: calcula las lecturas medias a lo largo del tiempo.
- Captura de datos continua de hasta 5.000 puntos de datos, a una frecuencia de hasta 14.000 Hz, descargable a un PC
Más detalles
Accesorios
AC1004 Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS
- Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS
Más detalles
Especificaciones
| Capacidad: | 4.5Kn (1,000lbs) |
| Recorrido máximo: | 102 mm (4.00") |
| Dimensiones: | 152mm x 203 mm x 660mm (6"W x 8"D x 26"H) |
| Desplazamiento: | 0,34 mm (0,013") / vuelta de rueda |
| Peso: | Aprox. 11.4kg (25 lbs) |
