TMG - Medidores de Espesores de Alta Precisión
Nota importante: Los siguientes medidores de espesor han sido descatalogados y sustituidos por el modelo TMG:
- CTG-ASTM D1777-2
- FTG-ISO4593
- LTG-ISO2589
- RTG-ISO23529
- TTG-ISO-5084
La serie TMG de medidores de espesores ofrece mediciones extremadamente precisas y repetibles para una amplia variedad de aplicaciones. Su diseño modular y robusto garantiza la compatibilidad con múltiples normas internacionales, incluidas ISO, ASTM, DIN y EN.
Modelos disponibles:
- TMG-1: Configuración ligera. Utiliza pesos bajos con palpadores pequeños para aplicar una presión reducida (por ejemplo, 28 g con 22 kPa). Ideal para configuraciones portátiles o materiales sensibles.
- TMG-2: Configuración media. Normalmente se utiliza con palpadores de radio, adecuada para aplicaciones que requieren una presión moderada, como la medición de láminas y films.
- TMG-3: Configuración pesada. Diseñada para pesos mayores (por ejemplo, más de 2 kg) y palpadores anchos que permiten aplicar baja presión con gran estabilidad estructural. Ideal para uso industrial.
Normas compatibles:
- ISO 5084, ASTM D1777 para textiles.
- ISO 23529, ASTM D3767 para caucho y elastómeros.
- DIN EN ISO 12625-3, ASTM D1777 para membranas impermeabilizantes, entre otras.
Características destacadas:
- Máxima precisión: El sistema de elevación por gatillo garantiza una medición exacta aplicando la presión requerida según cada norma de ensayo.
- Construcción de alta calidad: Bases de granito de calidad de laboratorio y componentes de acero inoxidable y aluminio que aseguran una larga durabilidad, incluso en entornos húmedos.
- Versatilidad modular: Fácilmente adaptable a diferentes normas sin necesidad de múltiples dispositivos, gracias a su sistema de configuración intercambiable.
- Fácil de usar: Diseño intuitivo, ideal para entornos de laboratorio o producción.
Beneficios clave:
- Resultados fiables: La aplicación estable de presión garantiza mediciones coherentes y reproducibles a lo largo del tiempo.
- Cumplimiento normativo: Totalmente compatible con las principales normas internacionales, ofreciendo una solución versátil para control de calidad y cumplimiento.
Contáctanos para más información sobre cómo los medidores de espesores TMG pueden mejorar tus procesos de medición y control de calidad.
Características
- Salida de Datos: Los medidores TMG ofrecen la opción de salida de datos para procesamiento con software especializado, facilitando la integración y análisis de resultados.
- Certificación Dual: Disponibles con certificado de calibración del fabricante o calibración DAkkS, asegurando cumplimiento con los estándares más exigentes.

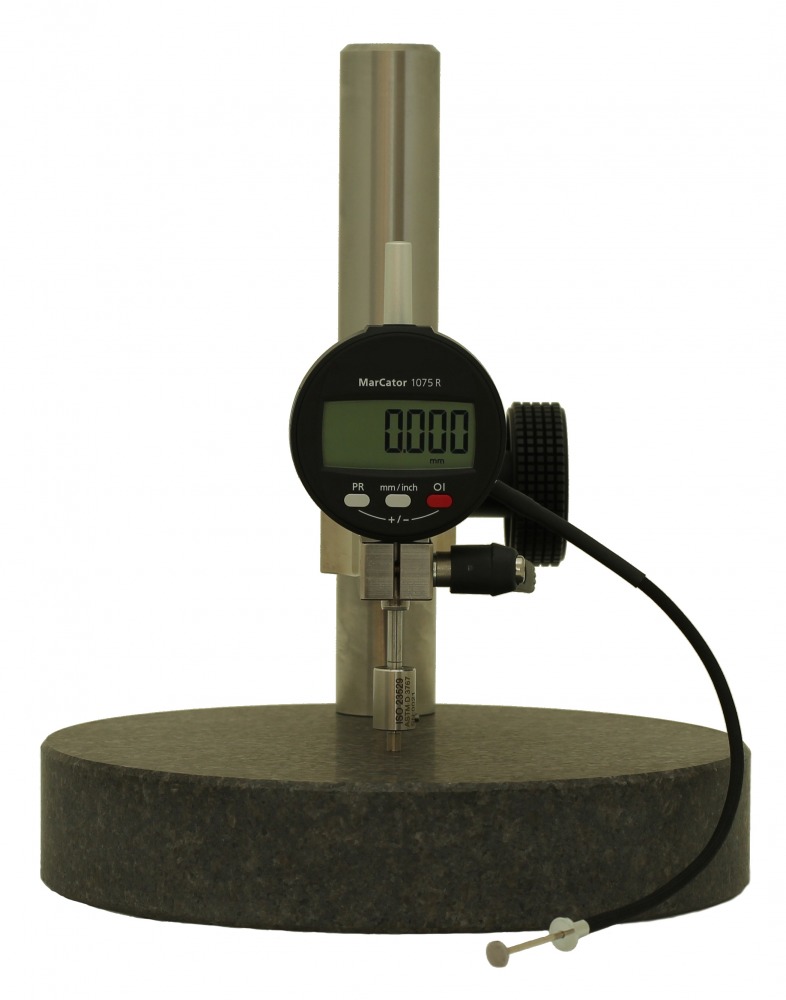

Según la configuración seleccionada, el medidor de espesores TMG se suministra como un kit completo que incluye:
- Mesa de medición de granito
- Guía de columna de acero inoxidable
- Reloj comparador o instrumento de medición
- Palpador conforme a la norma deseada
Adicionalmente y de forma opcional:
- Certificado de calibración del fabricante
- Certificado de calibración DAkkS (solo para relojes comparadores)
- Software
| Modelo | Base | Norma | Aplicación | Ø pies (mm) | Peso (g)* / Presión de medición (kPa) |
| TMG-1-T | TMG-1 | ISO-5084 | Tejidos | 50,5 | 204,0 / 1,0 |
| TMG-1-T1 | TMG-1 | ASTM D 1777 Option 2 | Tejidos | 9,5 | 169,0 / 23,4 |
| TMG-1-G | TMG-1 | ISO-23529 + ASTM D 3767 | Cauchos / elastómeros > 35 IRHD | 4,0 | 28,0 / 22,0 |
| TMG-1-G1 | TMG-1 | ASTM D 3767 | Cauchos / elastómeros < 35 IRHD | 16,0 | 212,0 / 10,0 |
| TMG-1-PT | TMG-1 | DIN EN ISO 12625-3 | Papel tisú / toallas de papel | 35,7 | 204,0 / 2,0 |
| TMG-1-AB | TMG-1 | DIN EN 1849-2 | Láminas flexibles | 10,0 | 160,0 / 20,0 |
| TMG-1-FB | TMG-1 | ASTM D 1777 Option 1 | Tejidos de fibra, géneros de punto, texturizados | 28,7 | 273,0 / 4,14 |
| TMG-1-FB1 | TMG-1 | ASTM D 1777 Option 5 | Mantas y tejidos de pelo | 28,7 | 46,2 / 0,7 |
| TMG-2-F | TMG-2 | ISO 4593 + DIN 53370 | Películas y láminas | R40,0 | 10 - 50 / - |
| TMG-3-L | TMG-3 | DIN EN ISO 2589 | Cuero | 10,0 | 393,0 / 49,1 |
| TMG-3-FI | TMG-3 | ASTM D 1777 Option 3 | Películas y fibras de vidrio | 6,3 | 546,0 / 172,0 |
| TMG-3-GE | TMG-3 | ASTM D 5199 | Geosintéticos | 56,4 | 509,5 / 2,0 |
| TMG-3-P | TMG-3 | DIN EN 534 | Papel y cartón | 16,0 | 2050,0 / 100,0 |
| TMG-3-C | TMG-3 | DIN EN ISO 3034 | Cartón ondulado | 35,7 | 2041,0 / 20,0 |
| * El peso indicado se refiere al peso total del sensor, el contrapeso y el husillo de medición. Todas las configuraciones con la misma base de dispositivo son intercambiables entre sí. Se ofrecen paquetes con accesorios adicionales para adaptarse a otras normas. Consúltenos para más información. | |||||
Dimensiones

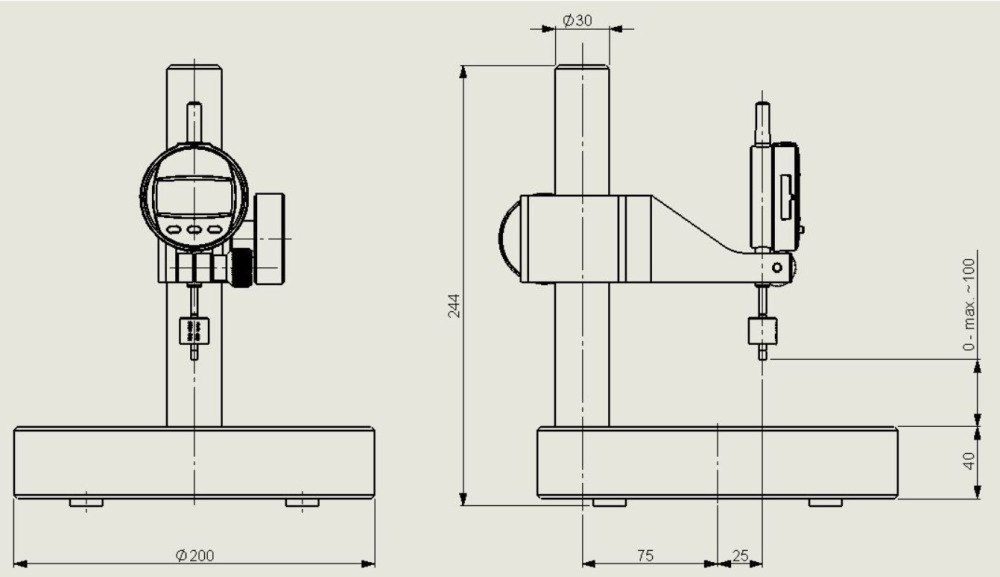

Dimensiones del TMG-1
Todas las medidas están en mm
Dimensiones del TMG-2
Todas las medidas están en mm
Dimensiones del TMG-3
Todas las medidas están en mm
Especificaciones
| Rango de medición: | TMG-1 y TMG-3: 12,5 mm TMG-2: 0,8 / 1,8 mm (según la resolución) |
| Precisión del sistema: | ±4 µm (o mejor): TMG-1-G, TMG-1-G1, TMG-1-T1, TMG-1-AB ±7 µm (o mejor): TMG-1-T, TMG-1-PT, TMG-1-FB, TMG-1-FB1 ±10 µm (o mejor): TMG-3-L, TMG-3-FI, TMG-3-GE, TMG-3-P, TMG-3-C |
| Resolución: | TMG-1 y TMG-3: 0,001 mm TMG-2: Resolución conmutables: 0,005 mm, 0,001 mm y 0,0002 mm (según el recorrido de medición) |
| Mesa de medición: | ∅200 mm x 40 mm, fabricada en granito |
| Guía de columna: | ∅30 mm, fabricada en acero inoxidable |
| Sistema de medición: | Reloj comparador Mahr |
| Unidades: | Opcionalmente en mm o pulgadas |
| Pantalla: | Pantalla LCD |
| Superficie de prueba y presión de medición: | De acuerdo con las normas ASTM, DIN, EN e ISO correspondientes |
| Tipo de Batería | CR 2032 (3V litio) |
| Salida de señal: | RS-232C y USB |
| Peso | TMG-1 y TMG-2: aprox. 7 kg TMG-3: aprox. 8 kg |
