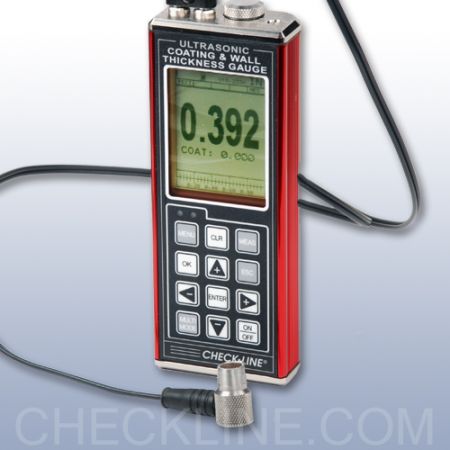

TI-CMXDLP Medidor de Espesor Ultrasónico
Avanzada Tecnología en Dos Versiones
Explora las opciones del TI-CMXDLP de Checkline, disponibles en modelos negro & blanco (TI-CMXDLP) y en color (TI-CMXDLP-C). Estos dispositivos de gama alta en la serie CMX ofrecen mediciones rápidas y precisas de grosor tanto de revestimientos como de pared, desde un solo lado.
Características Clave:
- Versiones Disponibles: Elige entre el modelo estándar en negro y blanco o el modelo en color para una visualización mejorada.
- Modos de Medición Avanzados: Incluyendo Pulso-Eco y Eco-Eco, adaptados para mediciones con o sin revestimiento.
Funcionalidades Especiales:
- Pantalla LCD de Gran Tamaño: Ambas versiones cuentan con una pantalla LCD retroiluminada que muestra información detallada de la medición.
- Modo E-EV (Echo-Echo-Verify): Asegura la precisión de las mediciones con verificaciones adicionales mediante ecos sucesivos.
Beneficios para el Usuario:
- Interfaz Intuitiva y Versátil: Ambos modelos ofrecen interfaces fáciles de manejar y son adecuados para aplicaciones industriales exigentes.
- Almacenamiento de Datos Avanzado: Capacidad para almacenar miles de entradas y facilidad de transferencia de datos vía USB.
El TI-CMXDLP es perfecto para profesionales que requieren un medidor robusto y confiable, capaz de realizar mediciones precisas en una variedad de materiales y condiciones. Este medidor ofrece no solo tecnología de punta, sino también la flexibilidad de elegir entre visualizaciones en negro y blanco o en color según las necesidades del usuario.
Características
- Amplia variedad de sondas de doble elemento que pueden utilizarse para casi cualquier tarea.
- Gráfico de barras con valores iniciales y finales definidos por el usuario que proporciona la máxima resolución en torno al valor de espesor objetivo.
- Reconocimiento automático de la sonda con puesta a cero automática o manual.
- Ganancia ajustable en 5 pasos (VLow, Low, Med, Hi & VHi) en incrementos de 2db proporcionando un rango de ajuste de ganancia de 8 db (42-50 db).
- Incluye certificado de calibrado conforme a las normas NIST.
- Se pueden almacenar y recuperar 64 configuraciones personalizadas para un uso más cómodo y etiquetarlas para facilitar su identificación
- El modo diferencial permite al usuario establecer un "valor de espesor objetivo" y la pantalla mostrará la DIFERENCIA entre el grosor real y el objetivo como un valor positivo o negativo.
- Visualización de límites de alarma Hi/Lo con indicadores acústicos y visuales.

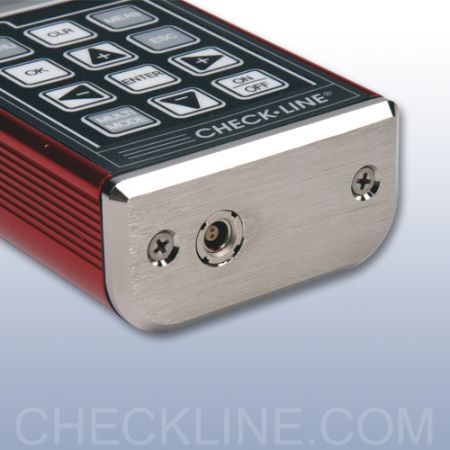

- La carcasa metálica proporciona una sólida protección contra entornos adversos.

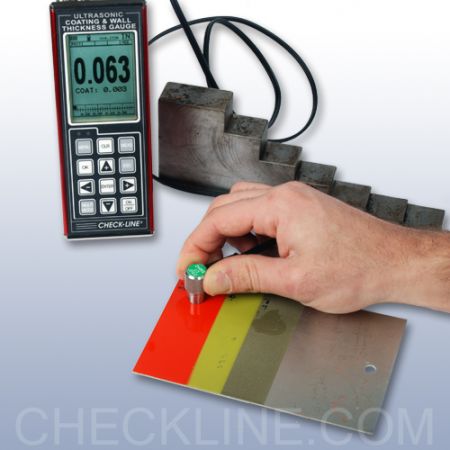

- Mide revestimientos de hasta 0,100
- Certificado CE
- 2 Años de garantía
- T-8071-0868 Sonda de membrana de 1"-1MHz de un solo elemento para medir orificios de soplado en tuberías y accesorios de PE grueso

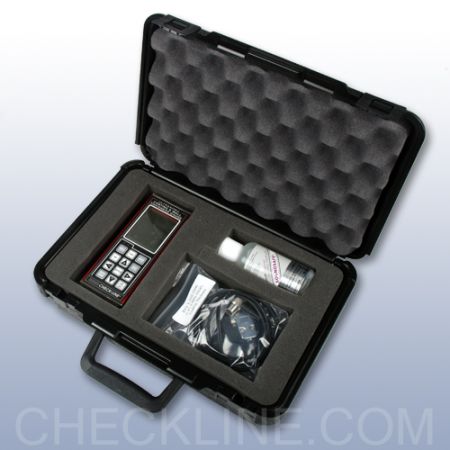

El TI-CMXDLP se distribuye como un kit completo con el medidor, la sonda, 4 oz. de líquido de acoplamiento, 2 pilas AA, Certificado de calibrado NIST, manual de instrucciones, cable RS-232 y software de transferencia de datos, todo ello en un maletín de transporte de espuma.
- Memoria integrada con salida RS-232 para transferir datos a una impresora o un PC
- Incluye Datacomm Data Transfer & Software de análisis y cable RS-232, GRATIS
- Los archivos de datos pueden ser configurados por el usuario para una estructura de "tipo rejilla" en la que los datos se formatean en filas y columnas, o para un archivo "secuencial" en el que todos los datos aparecen en una sola columna.
- Cada "tipo de rejilla" Archivo se puede configurar para un máximo de 999 filas por 52 columnas
- Cada Fichero "secuencial" puede configurarse para un máximo de 512 filas por 1 columna
- Cada archivo puede configurarse como "sólo datos" o como "datos más gráfico B-scan". La capacidad de memoria es de más de 225.000 valores de datos o más de 16.000 valores de datos con B-scan.
| Modo de escaneado de alta velocidad | Modo B-Scan | |||||
 |
 |
|||||
| El modo de exploración mide 64 veces por segundo, mostrando la lectura máxima y mínima medida durante el intervalo de exploración. La frecuencia de muestreo es de 200/s cuando la medición del revestimiento está desactivada.
|
|
| Modelo | CMX | CMX-DL | CMX DLP | CMX-DLP-C |
|---|---|---|---|---|
| Modo de visualización | ||||
| Visualización de los dígitos del grosor del material | Si | Si | Si | Si |
| Visualización transversal B-Scan | Si | Si | Si | Si |
| Visualización combinada de B-Scan y dígitos | Si | Si | Si | Si |
| Visualización del espesor del revestimiento | Si | Si | Si | Si |
| Visualización de la barra de lectura | Si | Si | Si | Si |
| Pantalla A-Scan | - | - | - | + Rectificado, - Rectificado, Forma de onda completa (RF) Vistas vertical y horizontal |
| Rango de medición | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Tasa de medición | ||||
| Manual | 8 Lecturas por segundo | 8 Lecturas por segundo | 8 Lecturas por segundo | 8 Lecturas por segundo |
| Modo Scan | 250 Lecturas por segundo | 250 Lecturas por segundo | 50 Lecturas por segundo | 50 Lecturas por segundo |
| Visualización de la barra de lectura | 10 Lecturas por segundo | 10 Lecturas por segundo | 10 Lecturas por segundo | 10 Lecturas por segundo |
| Resolución de la medición | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) seleccionable | 0.01mm (0.001”), 0.001mm (0.0001”) seleccionable |
| Rango de calibración de velocidad | 309.88 - 18,542m/s (0.0122 - 0.7300"/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300"/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300"/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300"/µs) |
| Características adicionales | ||||
| Modo de exploración de alta velocidad | - | - | - | Si |
| Modo diferencial | - | - | - | Si |
| Modo de alarma de límite | - | - | - | Si |
| Opciones de calibración de la pantalla B-Scanay velocidad | 15 Lecturas por segundo | 15 Lecturas por segundo | 15 Lecturas por segundo | 10 a 200 Lecturas por segundo |
| Modo Defecto | - | - | Detección básica de defectos de comprobación mediante transductores de haz angular de un solo elemento-. | Detección básica de defectos de comprobación mediante transductores de haz angular de un solo elemento |
| Configuraciones de calibración | - | - | - | 64 configuraciones definibles por el usuario transferibles a y desde un archivo de PC |
| Puertas | - | - | 3 puertas totalmente ajustables: arranque, parada, anchura y umbral | 3 puertas totalmente ajustables: arranque, parada, anchura y umbral |
| Amortiguación | - | - | Amortiguación regulable (50 - 1500 ohmios) | Amortiguación regulable (50 - 1500 ohmios) |
| Pulser Type | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz |
| Ganancia | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) |
| Cronometraje | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo |
| Memoria y registro de datos | • Memoria interna de 4 GB • Registro secuencial y en cuadrícula • Identificación alfanumérica de lotes • OBSTRUCT indica las ubicaciones inaccesibles • Captura gráfica en mapa de bits y visor de capturas | • Memoria interna de 4 GB • Registro secuencial y en cuadrícula • Identificación alfanumérica de lotes • OBSTRUCT indica las ubicaciones inaccesibles • Captura gráfica en mapa de bits y visor de capturas | • Memoria interna de 4 GB • Registro secuencial y en cuadrícula • Identificación alfanumérica de lotes • OBSTRUCT indica las ubicaciones inaccesibles • Captura gráfica en mapa de bits y visor de capturas | • Memoria interna de 4 GB • Registro secuencial y en cuadrícula • Identificación alfanumérica de lotes • OBSTRUCT indica las ubicaciones inaccesibles • Captura gráfica en mapa de bits y visor de capturas |
| Opciones de calibración | ||||
| 1 - punto | Si | Si | Si | Si |
| 2 - punto | Si | Si | Si | Si |
| Selección de materiales | Si | Si | Si | Si |
| Velocidad (velocidad del sonido) | Si | Si | Si | Si |
| Transductor Tipo de sonda | Elemento doble | Elemento doble | Elemento doble | Elemento doble, elemento único (1 - 20Mhz), contacto, capa de adaptación, línea de retardo y lápiz |
| Gama de frecuencias del transductor | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |
| Reconocimiento de transductores | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista |
| Corrección de errores en la ruta V / doble ruta | Automático | Automático | Automático | Automático |
| Sonda Cero | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) |
| Visualización | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/4 VGA AMOLED colour display 57.6 x 43.2mm (2.27 x 1.78”) viewable area Landscape Mode |
| Frecuencia de actualización de la pantalla | 25Hz | 25Hz | 25Hz | 120Hz |
| Unidades de medida (seleccionable) | mm o pulgadas | mm o pulgadas | mm o pulgadas | mm o pulgadas |
| IluminaciónLED | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Indicador de repetibilidad / estabilidad | Si | Si | Si | Si |
| Modo de ahorro de batería | Auto | Auto | Auto | Auto |
| El rango de medición y la precisión dependen del material, las condiciones de la superficie y el transductor seleccionado | ||||
 | Radio mínimo para superficies convexas | 8.89 mm |
| Radio mínimo para superficies cóncavas | 76.2 mm | |
 | Altura mínima libre | 25.0 mm |
 | Diámetro mínimo de la muestra | 3.8 mm |
 | Espesor mínimo del sustrato - F | NA |
| Espesor mínimo del sustrato - NFe | NA |
La pantalla LCD gráfica en color de gran tamaño está retroiluminada y cuenta con fuentes, gráficos y códigos de visualización fáciles de leer que muestran todos los ajustes críticos, como la velocidad, el modo de funcionamiento, las alarmas, el modo de exploración y mucho más. La retroiluminación puede ajustarse en ON (siempre encendida), OFF (siempre apagada) o AUTO (se enciende automáticamente al medir).
|
|
||||
| Descripción: | Transmisores de onda de cizallamiento roscados para intercambiar rápidamente entre cuñas. Ideal para acceso limitado y superficies curvas. | |||
| Usada: | Inspección general de soldaduras | |||
| Amortiguación: | Alta ganancia (G), Resolución(R) *Especificar amortiguación después de (QC), Sin amortiguación en 3,5 MHz | |||
| Conectores: | Micropuntos | |||
| Tamaño del elemento | 2,25 MHz | 3,5 MHz | 5,0 MHz | 10,0 MHz |
| .250" diá. | QC2525 | - | QC2550 | QC2510 |
| .375" diá. | QC3725 | - | QC3750 | QC3710 |
| .500" diá. | QC5025 | PQC5035 | QC5050 | QC5010 |
|
|
|||
| Quick Change Wedges - Ángulos personalizados disponibles bajo pedido. | |||
| Tamaño del elemento | .250" DIA. | .375" DIA. | .500" DIA. |
| 45° | QW2545 | QW3745 | QW5045 |
| 60° | QW2560 | QW3760 | QW5060 |
| 70° | QW2570 | QW3770 | QW5070 |
Productos relacionados
Servicio de Calibración CIC-WALL para Medidores de Espesor de Pared
- Fácil planificación del calibrado
- Plazos cortos
- Exclusivamente conforme a DIN 55 350 Parte 18, § 4.2.2, DIN ISO 8402 Parte 1
Más detalles
Accesorios
Accesorios para Medidores de Grosor Ultrasónicos TI-SB
- Mecanizado y acabado de precisión
- Incluye informe según NIST y datos de ensayo
- Incluye caja de madera
Más detalles
Bloque de Ensayo de Acero TI-SB4
- Bloque de ensayo de acero no certificado
- Para confirmar cómodamente el calibrado del medidor de grosor
Más detalles
TICC-MVX Porta Instrumentos para Medidores Ultrasónicos
- Fabricado en nylon Cordura de alta resistencia
- Trabilla incorporada
- Incluye correas para muñeca y hombro
Más detalles
TI-V-BLOCK Soporte de Transductor
- El soporte de transmisor V-Block ofrece al operario un mayor control y repetibilidad al medir en tuberías y otras zonas curvas.
Sólo para transmisores de 3/16" y 1/4".
Más detalles
Pilas Recargables AA de Iones de Litio
- Batería recargable de iones de litio
- Tensión estable de 1,5 V durante el 95% del tiempo de funcionamiento
- Carga mediante el cable USB a USB-C
Más detalles
N-306-0010 Cable de Datos RS232: Conexión para Medidores Ultrasónicos
- Cable de datos RS232 (DB-9 a Lemo) 182 cm
Más detalles
Servicio de Calibración CIC-WALL para Medidores de Espesor de Pared
- Fácil planificación del calibrado
- Plazos cortos
- Exclusivamente conforme a DIN 55 350 Parte 18, § 4.2.2, DIN ISO 8402 Parte 1
- Posibilidad de ajuste y reparación
Más detalles
Especificaciones
| Variedad en Acero: | Modo Pulso-Eco: La detección de picaduras y defectos mide de 0,025 a 9,999 pulgadas (de 0,63 a 254 milímetros) Modo Eco-Eco: A través de pintura y revestimientos mide de 0,1 a 4,0 pulgadas (de 2,54 a 102 mm).0 pulgadas (2.54 a 102 mm). Modo Pulso-Eco-Cobertura: 0.63 a 254 milímetros & Cobertura 0.01 a 2.54mm El rango variará +/- dependiendo del grosor de la cobertura. |
| Revestimiento Max: | 0.100" |
| Modo Sólo Revestimiento de Alcance: | 0,013 - 2,540 mm con una resolución de 0,001 mm 0,0005" - 0,1000" con una resolución de 0,0001" |
| Resolución: | 001 pulgadas (0,01 mm) |
| Rango de velocidad: | 0492 a .3936 pulg./ms 1250 a 9999 metros/seg. |
| Unidades de medida: | Pulgadas o mm |
| Modos de medición: | - Pulso-eco (modo corrosión) - Pulso-eco recubrimiento (corrosión sin recubrimiento) - Eco-eco (a través de la pintura) - Temp Comp (ajuste automático para la temperatura del material) - Sólo recubrimiento (medidor ultrasónico de recubrimiento) |
| Tipos de transductores: | Elemento doble (1 a 10 MHz). |
| Salida: | RS-232 para carga/descarga de configuraciones |
| Capacidad de memoria: | TI-CMX: Ninguna TI-CMXDL: más de 200.000 mediciones |
| Fuente de energía: | Tres pilas AA alcalinas de 1,5 V o NiCad de 1,2 V |
| Duración de la batería: | Funciona normalmente 150 horas con pilas alcalinas y 100 horas con pilas de NiCad. |
| Desconexión automática: | Tras 5 minutos de inactividad |
| Pantalla: | 1/8 pulg. Pantalla VGA en escala de grises 62 x 45,7 mm |
| Teclado: | Interruptor de membrana con 12 teclas táctiles |
| Carcasa: | Cuerpo de aluminio extruido con tapas de extremo de aluminio niquelado (junta sellada). |
| Temp. Límites | Ambiente: -30 a 50° C (-20 a 120° F) Material: -20 a 100° C (-0 a 200° F) Sondas especiales para altas temperaturas disponibles opcionalmente. |
| Peso, neto: | 383 gramos |
| Dimensiones: | 63,5 An x 165 Al x 31,5 Pr mm |
| Garantía: | 2 años |
| Certificados: | Aprobado por la CE, calibración de fábrica trazable a normas nacionales |
