TI-CMXDL Medidor de Espesor Ultrasónico
Precisión y Conectividad en Medición de Revestimientos y Paredes

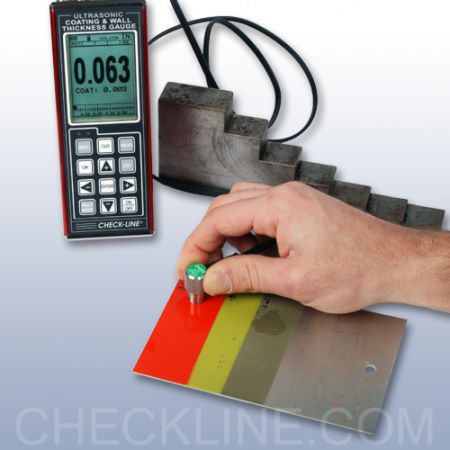

Explora el TI-CMXDL de Checkline, un medidor de grosor por ultrasonidos que destaca por su capacidad para medir con precisión tanto el revestimiento como el grosor de la pared desde un solo lado. Este dispositivo es ideal para detectar la corrosión y picaduras más finas sin necesidad de eliminar el revestimiento, ofreciendo una solución eficaz para una amplia gama de industrias.
Características Clave:
- Modos de Medición Versátiles: Incluye cinco modos de funcionamiento que permiten medir con y sin revestimiento, adaptándose a diferentes necesidades de inspección, como compensación de temperatura y medición directa del grosor del revestimiento.
- Pantalla LCD de Alta Resolución: Equipado con una pantalla gráfica LCD retroiluminada que muestra detalladamente fuentes, gráficos y códigos de visualización, facilitando la lectura y configuración en cualquier condición de luz.
Funcionalidades Especiales:
- Conectividad Avanzada: Cuenta con salida RS-232 para la transferencia de datos, asegurando una fácil integración con otros sistemas y dispositivos.
- Capacidad de Memoria Extensa: Capaz de almacenar una cantidad significativa de datos, lo que permite un análisis detallado y una gestión eficiente de la información de medición.
Beneficios para el Usuario:
- Facilidad de Uso y Portabilidad: Diseñado para ser intuitivo y fácil de manejar, este medidor viene en un kit completo que incluye todos los accesorios necesarios para su operación inmediata.
- Durabilidad y Confiabilidad: Su construcción robusta garantiza un rendimiento duradero incluso en las condiciones más exigentes.
Este dispositivo no solo es avanzado en términos de tecnología de medición, sino que también está diseñado para ofrecer comodidad y eficiencia, mejorando así la productividad y precisión en las mediciones críticas de espesor.
Características
- Amplia variedad de sondas de doble elemento que pueden utilizarse para casi cualquier aplicación.
- Gráfico de barras con valores iniciales y finales definidos por el usuario que proporciona la máxima resolución en torno al valor de espesor objetivo.
- Reconocimiento automático de la sonda con puesta a cero automática o manual.
- Ganancia ajustable en 5 pasos (VLow, Low, Med, Hi & VHi) en incrementos de 2db proporcionando un rango de ajuste de ganancia de 8 db (42-50 db).
- Incluye certificado de calibrado conforme a NIST.
- Se pueden almacenar y recuperar 64 configuraciones personalizadas para un uso más cómodo y etiquetarlas para facilitar su identificación
- El modo diferencial permite al usuario establecer un "valor de espesor objetivo" y la pantalla mostrará la DIFERENCIA entre el espesor real y el objetivo como un valor positivo o negativo.
- Visualización de límites de alarma Hi/Lo con indicadores acústicos y visuales.

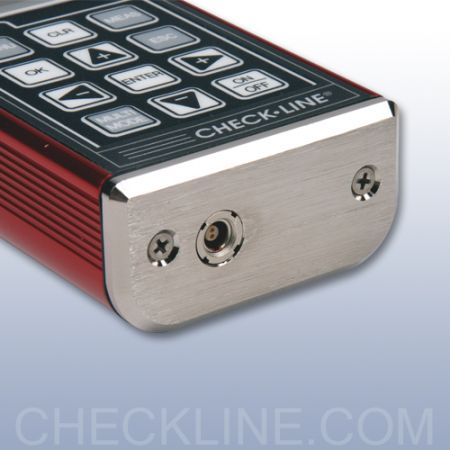

- La carcasa metálica proporciona una sólida protección contra entornos hostiles.
- Mide revestimientos de hasta 0,100
- Certificado CE.
- 2 años de garantía
- TI-CMX-H para temperaturas superficiales de hasta 150 °C/300 °F. Se ofrecen sondas hi-temp opcionales para temperaturas superficiales más altas.

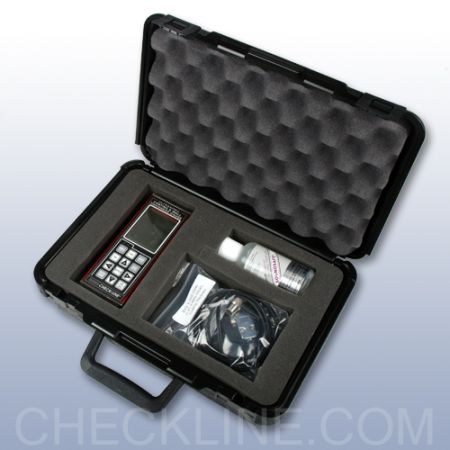

El TI-CMXDL se suministra como un kit completo en un maletín de transporte de espuma con
- TI-CMXDL
- Sonda T-102-2900
- Líquido de acoplamiento (frasco de 120 ml)
- 2 pilas AA
- NIST Certificado de calibración
- Manual de instrucciones
- Cable RS-232 y software de transferencia de datos
| Modelo | CMX | CMX-DL | CMX DLP | CMX-DLP-C |
|---|---|---|---|---|
| Modo de visualización | ||||
| Visualización de los dígitos del grosor del material | Si | SI | Si | Si |
| Visualización transversal B-Scan | Si | Si | Si | Si |
| Visualización combinada de B-Scan y dígitos | Si | Si | Si | Si |
| Visualización del espesor del revestimiento | Si | Si | Si | Si |
| Visualización de la barra de lectura | Si | Si | Si | Si |
| Pantalla A-Scan | - | - | - | + Rectificado, - Rectificado, Forma de onda completa (RF) Vistas vertical y horizontal |
| Rango de medición | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Tasa de medición | ||||
| Manual | 8 lecturas por segundo | 8 lecturas por segundo | 8 lecturas por segundo | 8 lecturas por segundo |
| Modo Scan | 250 lecturas por segundo | 250 lecturas por segundo | 50 lecturas por segundo | 50 lecturas por segundo |
| Visualización de la barra de lectura | 10 lecturas por segundo | 10 lecturas por segundo | 10 lecturas por segundo | 10 lecturas por segundo |
| Resolución de la medición | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) seleccionable | 0.01mm (0.001”), 0.001mm (0.0001”) seleccionable |
| Velocity Calibration Range | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) |
| Características adicionales | ||||
| Modo de exploración de alta velocidad | - | - | - | Si |
| Modo diferencial | - | - | - | Si |
| Modo de alarma de límite | - | - | - | Si |
| B-Scan DisplCalibration Optionsay Speed | 15 lecturas por segundo | 15 lecturas por segundo | 15 lecturas por segundo | 10 to 200 readings per second |
| Modo Defecto | - | - | Detección básica de defectos de comprobación mediante transductores de haz angular de un solo elemento. | Detección básica de defectos de comprobación mediante transductores de haz angular de un solo elemento |
| Configuraciones de calibración | - | - | - | 64 configuraciones definibles por el usuario transferibles a y desde un archivo de PC |
| Puertas | - | - | 3 puertas totalmente ajustables: arranque, parada, anchura y umbral | 3 puertas totalmente ajustables: arranque, parada, anchura y umbral |
| Amortiguación | - | - | Amortiguación regulable (50 - 1500 ohmios) | Amortiguación regulable (50 - 1500 ohmios) |
| Tipo de pulsador | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz |
| Ganancia | Manual, control automático de ganancia (AGC) con rango de 110 dB (limitado), Ganancia lineal dependiente del tiempo (TDG) con pendiente ajustable | Manual, control automático de ganancia (AGC) con rango de 110 dB (limitado), Ganancia lineal dependiente del tiempo (TDG) con pendiente ajustable | Manual, control automático de ganancia (AGC) con rango de 110 dB (limitado), Ganancia lineal dependiente del tiempo (TDG) con pendiente ajustable | Manual, control automático de ganancia (AGC) con rango de 110 dB (limitado), Ganancia lineal dependiente del tiempo (TDG) con pendiente ajustable |
| Cronometraje | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo |
| Memoria y registro de datos | - Memoria interna de 4 GB - Registro secuencial y en cuadrícula - Identificación alfanumérica de lotes - OBSTRUCT indica las ubicaciones inaccesibles - Captura gráfica en mapa de bits y visor de capturas | - Memoria interna de 4 GB - Registro secuencial y en cuadrícula - Identificación alfanumérica de lotes - OBSTRUCT indica las ubicaciones inaccesibles - Captura gráfica en mapa de bits y visor de capturas | - Memoria interna de 4 GB - Registro secuencial y en cuadrícula - Identificación alfanumérica de lotes - OBSTRUCT indica las ubicaciones inaccesibles - Captura gráfica en mapa de bits y visor de capturas | - Memoria interna de 4 GB - Registro secuencial y en cuadrícula - Identificación alfanumérica de lotes - OBSTRUCT indica las ubicaciones inaccesibles - Captura gráfica en mapa de bits y visor de capturas |
| Opciones de calibración | ||||
| 1 - punto | Si | Si | Si | Si |
| 2 - punto | Si | Si | Si | Si |
| Selección de materiales | Si | Si | Si | Si |
| Velocidad (velocidad del sonido) | Si | Si | Si | Si |
| Transductor Tipo de sonda | Elemento doble | Elemento doble | Elemento doble | Elemento doble, elemento único (1 - 20Mhz), contacto, capa de adaptación, línea de retardo y lápiz |
| Gama de frecuencias del transductor | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |
| Reconocimiento de transductores | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista |
| Corrección de errores en la ruta V / doble ruta | Automático | Automático | Automático | Automático |
| Prueba cero | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) |
| Visualización | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") |
| Frecuencia de actualización de la pantalla | 25Hz | 25Hz | 25Hz | 120Hz |
| Frecuencia de actualización de la pantalla | mm o pulgadas | mm o pulgadas | mm o pulgadas | mm o pulgadas |
| Iluminación LED | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Indicador de repetibilidad / estabilidad | Si | Si | Si | Si |
| Battery Save Mode | Auto | Auto | Auto | Auto |
| El rango de medición y la precisión dependen del material, las condiciones de la superficie y el transductor seleccionado | ||||
- Memoria integrada con salida RS-232 para transferir datos a una impresora o un PC
- Incluye Datacomm Data Transfer & Software de análisis y cable RS-232, GRATIS
- Los archivos de datos pueden ser configurados por el usuario para una estructura de "tipo rejilla" en la que los datos se formatean en filas y columnas, o para un archivo "secuencial" en el que todos los datos aparecen en una sola columna.
- Cada "tipo de rejilla" Archivo se puede configurar para un máximo de 999 filas por 52 columnas
- Cada Fichero "secuencial" puede configurarse para un máximo de 512 filas por 1 columna
- Cada archivo puede configurarse como "sólo datos" o como "datos más gráfico B-scan". La capacidad de memoria es de más de 225.000 valores de datos o más de 16.000 valores de datos con B-scan.
| Modo de escaneado de alta velocidad | Modo B-Scan |
 |
 |
| El modo de exploración mide 64 veces por segundo, mostrando la lectura máxima y mínima medida durante el intervalo de exploración. La frecuencia de muestreo es de 200/s cuando la medición del revestimiento está desactivada. | La visualización B-Scan muestra una vista en sección transversal basada en el tiempo del material de prueba del contorno del lado no visible o de la parte inferior de una aplicación de tubería o tanque. La vista B-Scan se dibuja a una velocidad de siete segundos por pantalla de derecha a izquierda. |
 | Radio mínimo para superficies convexas | 8,89 mm |
| Radio mínimo para superficies cóncavas | 76,2 mm | |
 | Altura mínima libre | 25,0 mm |
 | Diámetro mínimo de la muestra | 3,8 mm |
 | Espesor mínimo del sustrato - F | n.v.t. |
| Espesor mínimo del sustrato - NFe | n.v.t. |
Productos relacionados
Accesorios
Accesorios para Medidores de Grosor Ultrasónicos TI-SB
- Mecanizado y acabado de precisión
- Incluye informe según NIST y datos de ensayo
- Incluye caja de madera
Más detalles
Bloque de Ensayo de Acero TI-SB4
- Bloque de ensayo de acero no certificado
- Para confirmar cómodamente el calibrado del medidor de grosor
Más detalles
TICC-MVX Porta Instrumentos para Medidores Ultrasónicos
- Fabricado en nylon Cordura de alta resistencia
- Trabilla incorporada
- Incluye correas para muñeca y hombro
Más detalles
TI-V-BLOCK Soporte de Transductor
- El soporte de transmisor V-Block ofrece al operario un mayor control y repetibilidad al medir en tuberías y otras zonas curvas.
Sólo para transmisores de 3/16" y 1/4".
Más detalles
CF-AN Fluido de Acoplamiento
- Se utiliza para crear un acoplamiento ultrasónico entre la sonda y el material que se va a medir
- Disponible en diferentes volúmenes - 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Más detalles
N-306-0010 Cable de Datos RS232: Conexión para Medidores Ultrasónicos
- Cable de datos RS232 (DB-9 a Lemo) 182 cm
Más detalles
CF-4H Líquido de Acoplamiento de Alta Temperatura
- Gama de temperaturas:
0° a 600° F
-18° a 315° C
Más detalles
CF-4H-950F Fluido de Acoplamiento de Alta Temperatura
- Gama de temperaturas de 316ºC a 404 ºC
Más detalles
Servicio de Calibración CIC-WALL para Medidores de Espesor de Pared
- Fácil planificación del calibrado
- Plazos cortos
- Exclusivamente conforme a DIN 55 350 Parte 18, § 4.2.2, DIN ISO 8402 Parte 1
- Posibilidad de ajuste y reparación
Más detalles
Especificaciones
| Gama en Acero: | Modo Pulso-Eco: La detección de picaduras y defectos mide de 0,025 a 9,999 pulgadas (de 0,63 a 254 milímetros) Modo Eco-Eco: La detección a través de pintura y revestimientos mide de 0,100 a 4,000 pulgadas (de 2,54 a 102 mm). El alcance variará en función del grosor del revestimiento. |
| Revestimiento Max: | 0.100" |
| Resolución: | 0,01 mm (0,001 pulgadas) |
| Rango de velocidad: | 0492 a 3936 pulg./ms 1250 a 9999 metros/seg. |
| Unidades: | Pulgadas o mm |
| Modos de medición: | - Pulso-eco (modo corrosión) - Pulso-eco recubrimiento (corrosión sin recubrimiento) - Eco-eco (a través de la pintura) - Temp Comp (ajuste automático para la temperatura del material) - Sólo recubrimiento (medidor ultrasónico de recubrimiento) |
| Tipos de transmisores: | Elemento doble (1 a 10 MHz). |
| Salida | RS-232 para carga/descarga de configuraciones |
| Capacidad de memoria: | TI-CMX: Ninguna TI-CMXDL: más de 200.000 mediciones |
| Fuente de energía: | Tres pilas AA alcalinas de 1,5 V o NiCad de 1,2 V |
| Duración de la batería: | Funciona normalmente 150 horas con pilas alcalinas y 100 horas con pilas de NiCad. |
| Desconexión automática: | Tras 5 minutos de inactividad |
| Pantalla: | 1/8 pulg. Pantalla VGA en escala de grises 62 x 45,7 mm |
| Teclado: | Interruptor de membrana con doce teclas táctiles |
| Caso: | Cuerpo de aluminio extruido con tapas de extremo de aluminio niquelado (junta sellada). |
| Temp. Límite | Ambiente: -30 a 50° C (-20 a 120° F) Material: -20 a 100° C (-0 a 200° F) Hay disponible un modelo especial de alta temperatura TI-CMXDL-H para 150°C/1300°F y se ofrecen sondas opcionales para temperaturas superficiales más altas. |
| Peso, neto: | 383 gramos |
| Dimensiones: | 63.5 W x 165 H x 31.5 D mm |
| Garantía | 2 años |
| Certificado: | Homologación CE, calibrado de fábrica según las normas nacionales |
Comprar ahora
