TI-CMX Medidor de Espesor Ultrasónico
Versatilidad y Precisión en Medición de Revestimientos

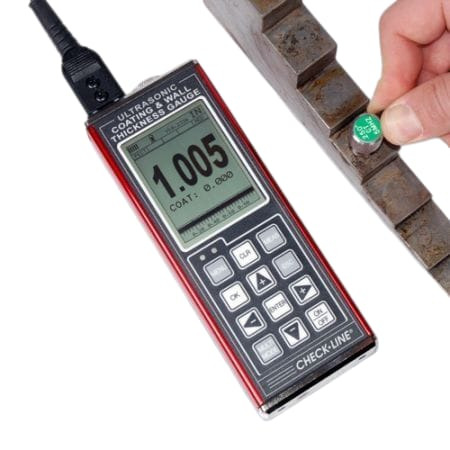

Descubre el TI-CMX de Checkline, un dispositivo avanzado que permite medir con precisión tanto el grosor del revestimiento como el de la pared en una amplia gama de materiales. Este medidor es ideal para aplicaciones que requieren mediciones desde un solo lado, facilitando el trabajo en entornos industriales complejos.
Características Clave:
- Mediciones Versátiles: Ofrece cinco modos de medición para adaptarse a diversas necesidades, incluyendo medición con y sin revestimiento y compensación de temperatura para mediciones exactas bajo diferentes condiciones.

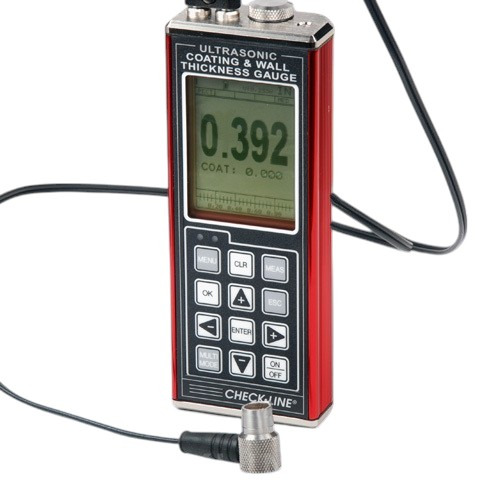

- Pantalla LCD Grande: Equipado con una pantalla LCD retroiluminada que muestra información detallada del proceso de medición, facilitando la lectura y el ajuste en cualquier entorno.
Funcionalidades Especiales:
- Conectividad Avanzada: Incluye una salida RS-232, permitiendo una fácil transferencia de datos y configuraciones entre el dispositivo y sistemas externos.
- Alta Resistencia y Durabilidad: Cuenta con una carcasa de aluminio extruido que protege el dispositivo en entornos adversos, asegurando una larga vida útil y fiabilidad.
Beneficios para el Usuario:
- Interfaz Intuitiva: Su menú fácil de navegar permite a usuarios de todos los niveles ajustar rápidamente el dispositivo para diferentes tareas, haciendo de TI-CMX una herramienta extremadamente útil para mediciones rápidas y precisas.
- Certificación y Garantía: Viene con certificado de calibración conforme a las normas NIST y una garantía de dos años, ofreciendo a los profesionales confianza en su inversión.
Este medidor no solo proporciona datos precisos y es fácil de manejar, sino que también ofrece adaptabilidad para medir en condiciones donde otros dispositivos podrían fallar, convirtiéndolo en una opción ideal para profesionales que enfrentan desafíos en la medición de espesores.
Características
- Amplia variedad de sondas de doble elemento que pueden utilizarse para casi cualquier aplicación.
- Gráfico de barras con valores iniciales y finales definidos por el usuario que proporciona la máxima resolución en torno al valor de espesor objetivo.

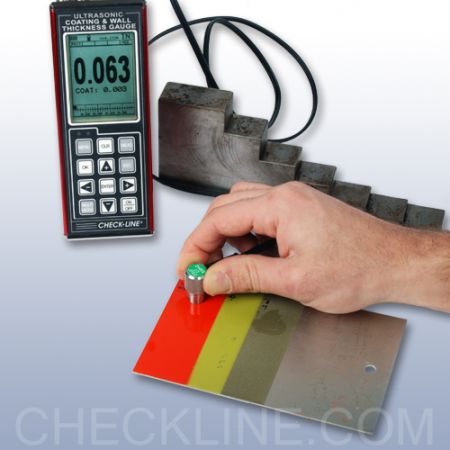

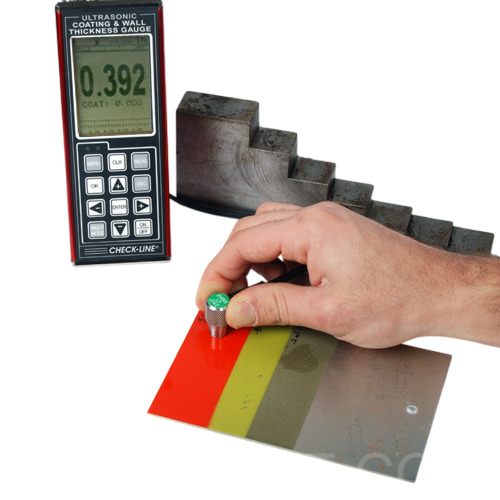

- Mide tanto el grosor de los revestimientos y las capas de pintura como el grosor de las paredes (en una sola medición)
- Ganancia ajustable de 110 dB (TDG - Ganancia en función del tiempo)
- Las configuraciones y los datos de medición se pueden transferir a un ordenador mediante una conexión USB
- Incluye certificado de calibrado conforme a las normas NIST.
- Reconocimiento automático de la sonda con puesta a cero automática o manual.
- El modo diferencial permite al usuario establecer un "valor de espesor objetivo" y la pantalla mostrará la DIFERENCIA entre el grosor real y el objetivo como un valor positivo o negativo.
- Se pueden almacenar y recuperar 64 configuraciones personalizadas para un uso más cómodo y etiquetarlas para facilitar su identificación
- Visualización de límites de alarma alta/baja con indicadores acústicos y visuales.

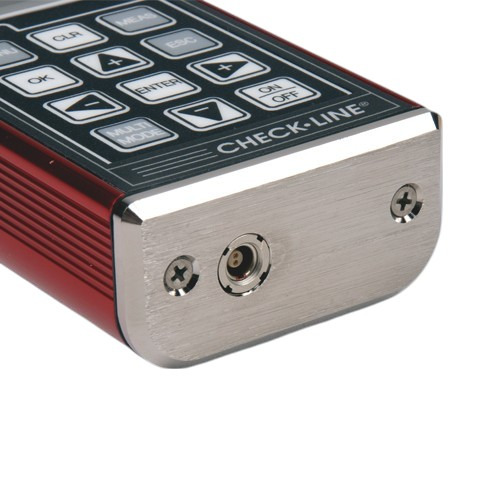

- La carcasa metálica proporciona una sólida protección contra entornos adversos.
- Certificado CE
- 2 Años de garantía
- TI-CMX-H para temperaturas superficiales de hasta 150 °C/300 °F. Se ofrecen sondas hi-temp opcionales para temperaturas superficiales más altas.
- Mide revestimientos de hasta 0,100

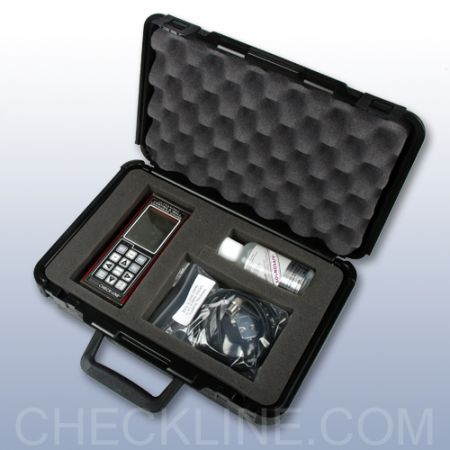

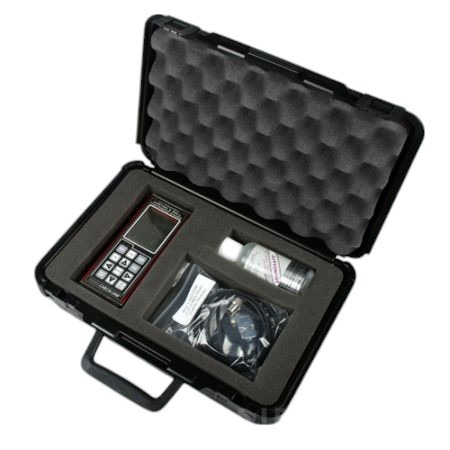

El TI-CMX se di como distribuye como un kit completo que incluye:
- el manómetro TI-CMX
- sonda
- Botella de 4 oz. de líquido de acoplamiento
- 2 pilas AA
- NIST Certificado de calibrado
- manual de instrucciones
- Cable USB
- funda de transporte de espuma.

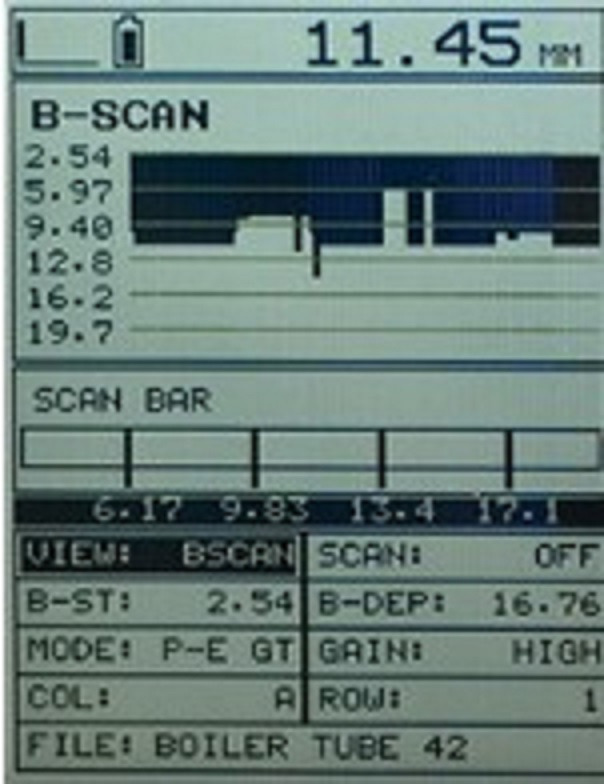

| Modo de escaneado de alta velocidad (200 Hz) | Modo B-Scan | |
 |
 |
|
| El modo de exploración mide 64 veces por segundo, mostrando la lectura máxima y mínima medida durante el intervalo de exploración. La frecuencia de muestreo es de 200/s cuando la medición del revestimiento está desactivada. |
|
| Modelo | CMX | CMX-DL | CMX DLP | CMX-DLP-C |
|---|---|---|---|---|
| Modo de visualización | ||||
| Visualización de los dígitos del grosor del material | Si | Si | Si | Si |
| Visualización transversal B-Scan | Si | Si | Si | Si |
| Visualización combinada de B-Scan y dígitos | Si | Si | Si | Si |
| Visualización del espesor del revestimiento | Si | Si | Si | Si |
| Visualización de la barra de lectura | Si | Si | Si | Si |
| Pantalla A-Scan | - | - | - | + Rectificado, - Rectificado, Forma de onda completa (RF) Vistas vertical y horizontal |
| Rango de medición | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100" | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100" | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Tasa de medición | ||||
| Manual | 8 lecturas por segundo | 8 lecturas por segundo | 8 lecturas por segundo | 8 lecturas por segundo |
| Modo Scan | 250 lecturas por segundo | 250 lecturas por segundo | 50 lecturas por segundo | 50 lecturas por segundo |
| Visualización de la barra de lectura | 10 lecturas por segundo | 10 lecturas por segundo | 10 lecturas por segundo | 10 lecturas por segundo |
| Resolución de la medición | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) selectcionable | 0.01mm (0.001”), 0.001mm (0.0001”) seleccionable |
| Rango de calibración de velocidad | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) |
| Características adicionales | ||||
| Modo de exploración de alta velocidad | - | - | - | Si |
| Modo diferencial | - | - | - | Si |
| Modo de alarma de límite | - | - | - | Si |
| B-Scan DisplCalibration Optionsay Speed | 15 lecturas por segundo | 15 lecturas por segundo | 15 lecturas por segundo | De 10 a 200 lecturas por segundo |
| Modo Defecto | - | - | Detección básica de defectos de comprobación mediante transductores de haz angular de un solo elemento. | Detección básica de defectos de comprobación mediante transductores de haz angular de un solo elemento. |
| Configuraciones de calibración | - | - | - | 64 configuraciones definibles por el usuario transferibles a y desde un archivo de PC |
| Ventanas | - | - | 3 ventanas totalmente ajustables: arranque, parada, anchura y umbral | 3 ventanas totalmente ajustables: arranque, parada, anchura y umbral |
| Amortiguación | - | - | Amortiguación regulable (50 - 1500 ohmios) | Amortiguación regulable (50 - 1500 ohmios) |
| Tipo de pulsador | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz | Pulsadores duales de onda cuadrada Frecuencia de repetición de pulsos de hasta 250 Hz |
| Ganancia | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) | Control de ganancia manual o automático (AGC) con rango de 110 dB (limitado) |
| Cronometraje | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo | Oscilador de cristal de precisión controlado por temperatura (TCXO) con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo mm (0,0001") seleccionable |
| Memoria y registro de datos | - 4 GB de memoria interna - Seq | - 4 GB de memoria interna - Seq | - 4 GB de memoria interna - Seq | - 4 GB de memoria interna - Seq |
| Opciones de calibración | ||||
| 1 - Punto | Si | Si | Si | Si |
| 2 - Puntos | Si | Si | Si | Si |
| Selección de materiales | Si | Si | Si | Si |
| Velocidad (velocidad del sonido) | Si | Si | Si | Si |
| Transductor Tipo de sonda | Elemento doble | Elemento doble | Elemento doble | Elemento Doble, Elemento Simple (1 - 20Mhz), Contacto, Matching Layer, Delay Line y Pencil |
| Gama de frecuencias del transductor | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz |
| Reconocimiento de transductores | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista | Automático y manual - seleccionable de una lista |
| Corrección de errores en la ruta V / doble ruta | Automático | Automático | Automático | Automático |
| Muestra Cero | Automático y manual (mediante disco de sonda integrado)) | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) | Automático y manual (mediante disco de sonda integrado) |
| Escala | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | 1/8 VGA (escala de grises) Área visible de 62 x 45,7 mm (2,4 x 1,8") | Pantalla 1/4 VGA AMOLED en color Área visible de 57,6 x 43,2 mm (2,27 x 1,78") Modo horizontal |
| Frecuencia de actualización de la pantalla | 25Hz | 25Hz | 25Hz | 25Hz |
| Unidades (seleccionables) | mm o pulgadas | mm o pulgadas | mm o pulgadas | mm o pulgadas |
| Retroiluminación LED | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Indicador de repetibilidad / estabilidad | Yes | Yes | Yes | Yes |
| Modo de ahorro de batería | Auto | Auto | Auto | Auto |
| El rango de medición y la precisión dependen del material, las condiciones de la superficie y el transductor seleccionado | ||||
 | Radio mínimo para superficies convexas | 8.89 mm |
| Radio mínimo para superficies cóncavas | 76.2 mm | |
 | Altura mínima libre | 25.4 mm |
 | Diámetro mínimo de la muestra | 3.8 mm |
 | Espesor mínimo del sustrato - F | NA |
| Espesor mínimo del sustrato - NFe | NA |
Productos relacionados
Accesorios
Accesorios para Medidores de Grosor Ultrasónicos TI-SB
- Mecanizado y acabado de precisión
- Incluye informe según NIST y datos de ensayo
- Incluye caja de madera
Más detalles
Bloque de Ensayo de Acero TI-SB4
- Bloque de ensayo de acero no certificado
- Para confirmar cómodamente el calibrado del medidor de grosor
Más detalles
TICC-MVX Porta Instrumentos para Medidores Ultrasónicos
- Fabricado en nylon Cordura de alta resistencia
- Trabilla incorporada
- Incluye correas para muñeca y hombro
Más detalles
TI-V-BLOCK Soporte de Transductor
- El soporte de transmisor V-Block ofrece al operario un mayor control y repetibilidad al medir en tuberías y otras zonas curvas.
Sólo para transmisores de 3/16" y 1/4".
Más detalles
CF-AN Fluido de Acoplamiento
- Se utiliza para crear un acoplamiento ultrasónico entre la sonda y el material que se va a medir
- Disponible en diferentes volúmenes - 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Más detalles
N-306-0010 Cable de Datos RS232: Conexión para Medidores Ultrasónicos
- Cable de datos RS232 (DB-9 a Lemo) 182 cm
Más detalles
CF-4H Líquido de Acoplamiento de Alta Temperatura
- Gama de temperaturas:
0° a 600° F
-18° a 315° C
Más detalles
CF-4H-950F Fluido de Acoplamiento de Alta Temperatura
- Gama de temperaturas de 316ºC a 404 ºC
Más detalles
Servicio de Calibración CIC-WALL para Medidores de Espesor de Pared
- Fácil planificación del calibrado
- Plazos cortos
- Exclusivamente conforme a DIN 55 350 Parte 18, § 4.2.2, DIN ISO 8402 Parte 1
- Posibilidad de ajuste y reparación
Más detalles
Pilas Recargables AA de Iones de Litio
- Batería recargable de iones de litio
- Tensión estable de 1,5 V durante el 95% del tiempo de funcionamiento
- Carga mediante el cable USB a USB-C
Más detalles
Especificaciones
| Gama en Acero: | Modo Pulso-Eco: La detección de picaduras y defectos mide de 0,025 a 9,999 pulgadas (de 0,63 a 254 milímetros) Modo Eco-Eco: A través de pintura y revestimientos mide de 0,1 a 4,0 pulgadas (de 2,54 a 102 mm).0 pulgadas (2.54 a 102 mm). Modo Pulso-Eco-Revestimiento: 0.63 a 254 milímetros & Revestimiento 0.01 a 2.54mm El rango variará +/- dependiendo del espesor del revestimiento. |
| Revestimiento Max: | 2.54 mm |
| Resolución: | 001 pulgadas (0,01 mm) |
| Rango de velocidad: | 0492 a 3936 pulg./ms 1250 a 9999 metros/seg. |
| Unidades de medida: | Pulgadas o mm |
| Modo Sólo Revestimiento de Alcance: | 0,013 - 2,540 mm con una resolución de 0,001 mm 0,0005" - 0,1000" con una resolución de 0,0001" |
| Tipos de transmisores: | Elemento doble (de 1 a 10 MHz). |
| Modos de medición: | - Pulso-eco (modo corrosión) - Pulso-eco recubrimiento (corrosión sin recubrimiento) - Eco-eco (a través de la pintura) - Temp Comp (ajuste automático para la temperatura del material) - Sólo recubrimiento (medidor ultrasónico de recubrimiento) |
| Capacidad de memoria: | TI-CMX: Ninguna Modelo CMXDL: más de 200.000 mediciones |
| Fuente de energía: | Tres pilas AA alcalinas de 1,5 V o NiCad de 1,2 V Alimentación de línea mediante USB-C a PC o un alimentador USB estándar |
| Duración de las pilas: | Funciona normalmente 150 horas con pilas alcalinas y 100 horas con pilas de NiCad. |
| Apagado automático: | Tras 5 minutos de inactividad |
| Pantalla: | 1/8 pulg. Pantalla VGA en escala de grises 62 x 45,7 mm |
| Velocidad de actualización de la pantalla: | 25 Hz |
| Aumento: | Rango ajustable de 110 db (TDG - aumento en función del tiempo) |
| PRF (frecuencia de repetición de impulsos): | 250 Hz |
| Teclado: | Interruptor de membrana con doce teclas táctiles |
| Caso: | Cuerpo de aluminio extruido con tapas de extremo de aluminio niquelado (junta sellada). |
| Temperatura de funcionamiento: | -10° a 60°C (-14° a 140°F) |
| Weight, net: | 383 gramos |
| Dimensiones: | 63,5 An x 165 Al x 31,5 Pr mm |
| Certificados: | Aprobado por la CE, calibrado en fábrica conforme a las normas nacionales |
| Salida: | USB-C para cargar/descargar configuraciones |
| Garantía: | 2 Años |
