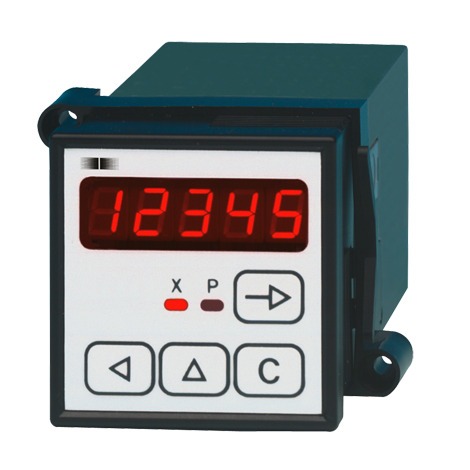

NE210 Contador multifunción IVO
El contador multifunción más popular de IVO con una preselección. Se puede utilizar en una amplia variedad de usos. Se puede programar como contador de lotes, temporizador, relé temporizado y mucho más.
Temporizador con cuatro rangos de tiempo diferentes, función de relé temporizado con retardo de arranque y parada. Valor de inicio programable. También se puede programar el factor de escala.
Diagrama de bloques
Asignación de pines (Con salida de relé)
Dimensiones
Opcional disponible para mostrador NE210:
- Z118.033 Placa adaptadora para fijación de tornillo
- Z118.034 Placa adaptadora para fijación de estribo de sujeción
- Z118.035 Placa adaptadora para fijación de estribo de sujeción con placa frontal grande
A continuación se indican las dimensiones:
Si el modelo deseado no figura en la lista de precios, el precio es a petición.
Especificaciones
| Pantalla: | Pantalla LED de 7 segmentos Pantalla de 5 dígitos de valor real, 7,6 mm de altura Punto decimal programable Supresión del cero a la izquierda |
| Operación, teclado: | Membrana frontal con teclas de pulsación corta |
| Dimensiones delanteras: | Carcasa DIN 48 x 48 mm |
| Montaje: | Instalación frontal |
| Sujeción: | Bastidor de sujeción |
| Tipo de conexión: | Terminales de tornillo enchufables Rejilla 5,08 mm |
| Sección transversal del núcleo: | Max. 1.5 mm2 |
| Material de la carcasa: | Policarbonato negro, UL 94V-0 |
| Material de la membranal: | poliéster |
| Temperatura ambiente: | 0...+50 °C |
| Temperatura de almacenamiento: | -20...+70 °C |
| Humildad relativa: | Humedad relativa máx. 80 %, a 25 °C, sin condensación |
| Protección: | Frontal IP 65 según DIN 40050 |
| Calificación general: | EN 61010 Parte 1 - Clase de protección II - Protección contra sobretensiones categ. II - Factor de contaminación 2 |
| Inmunidad a las interferencias: | EN 50082-2 |
| Interferencia emitida: | EN 50081-1 |
| Tensión de alimentación: | Elección de dos tensiones mediante interruptor en el aparato. Cuando se suministra, siempre se ajusta la tensión más alta. 115 ±10 % / 230 VAC +6 / -10 % (50 / 60 Hz) 24 / 48 VAC ±10 % (50 / 60 Hz) 24 VDC ±10 %, 5 % ondulación residual |
| Consumo de energía: | 7 VA, 4.5 W |
| Alimentación del sensor: | 12...26 VDC / 50 mA |
| Entradas de señal: | Entradas de optoacoplador Entrada de recuento A / B - corriente de control 9...16 mA - corriente de ruptura < 0,5 mA - resistencia de entrada 1.65 kOhmios Entrada de rearme - corriente de control 5...8 mA - corriente de corte < 0,5 mA - resistencia de entrada 3,3 kOhmios Codificable comoPNP / NPN mediante cable puente a terminal de tornillo |
| Tasa de recuento de entrada: | Ajustable a 15 Hz, 10 kHz mediante DIP |
| Salidas de señal: | Se pueden programar como señales momentáneas o permanentes; El tiempo de impulso se puede programar 0,01...9,99 s, tolerancia: +0.01s |
| Salidas de señal de relé: | 1 relé libre de potencial como contacto inversor Supresión interna de chispas Relé programable en lógica de salida invertida Tensión máx. de conmutación 250 VAC/110VDC Potencia máx. de conmutación 1 A Potencia máx. de conmutación 150 VA/30W |
| Salida electrónica: | Transistor de conmutación NPN - Máx. tensión de conmutación +35 V - Máx. potencia de conmutación 50 mA Transistor de conmutación PNP - Máx. tensión de conmutación 12...24 VDC Con funcionamiento en CA, dependiendo de la carga - Máx. potencia de conmutación 50 mA, con funcionamiento en CC - Máx. potencia de conmutación 10 mA, con funcionamiento en CA |
| Almacenamiento de datos: | > 10 años mediante EEPROM |
| Modos de funcionamiento: | Programable como suma o resta mediante interruptor DIP |
| Modo de recuento de las entradas de señal A / B: | ARRIBA / ABAJO, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4 |
| Temperatura ambiente: | 0...+50 °C |
| Temperatura de almacenamiento: | -20...+70 °C |
| Humildad relativa: | Humedad relativa máx. 80 %, a 25 °C, sin condensación |
| Protección: | Frontal IP 65 según DIN 40050 |
| Calificación general: | EN 61010 Parte 1 - Clase de protección II - Protección contra sobretensiones categ. II - Factor de contaminación 2 |
| Inmunidad a las interferencias: | EN 50082-2 |
| Interferencias emitidas: | EN 50081-1 |
