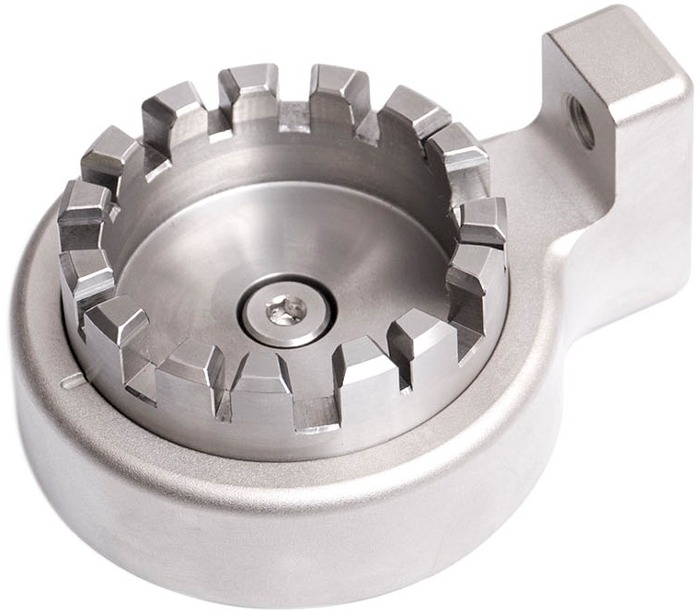

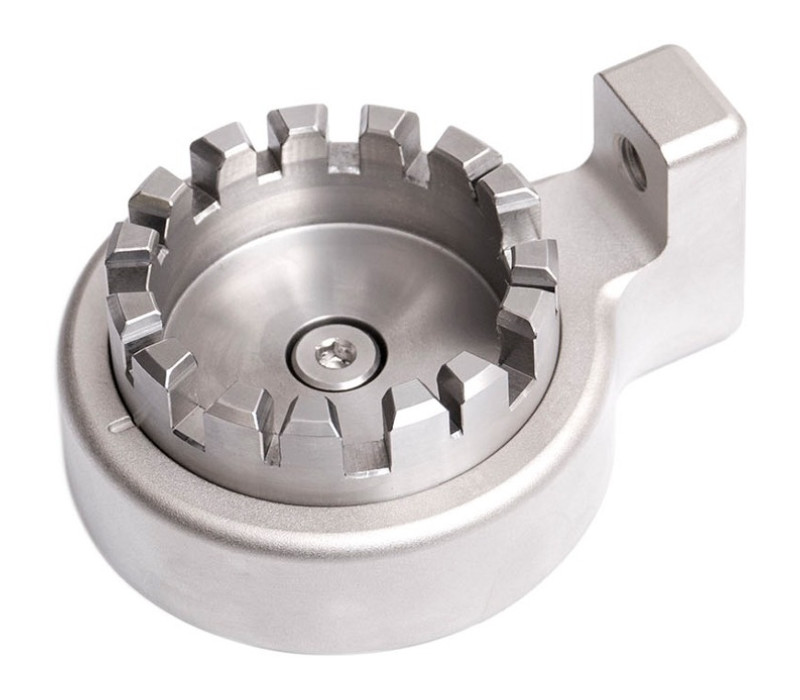

G1076 Terminal de cable de agarre

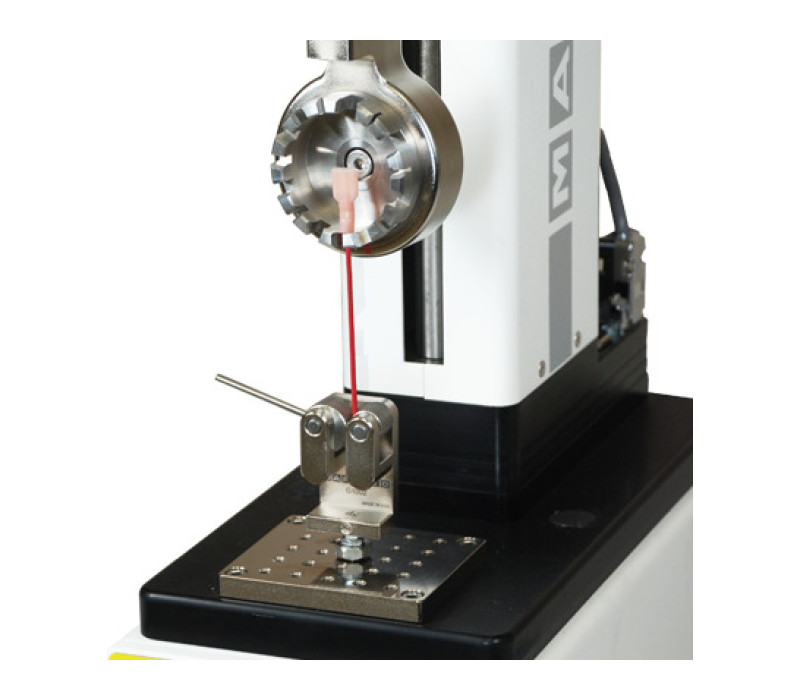

El agarre de terminales de cable G1076 es un accesorio estilo torreta diseñado para asegurar terminales de cable, cables, conectores y otras muestras para pruebas de tracción.

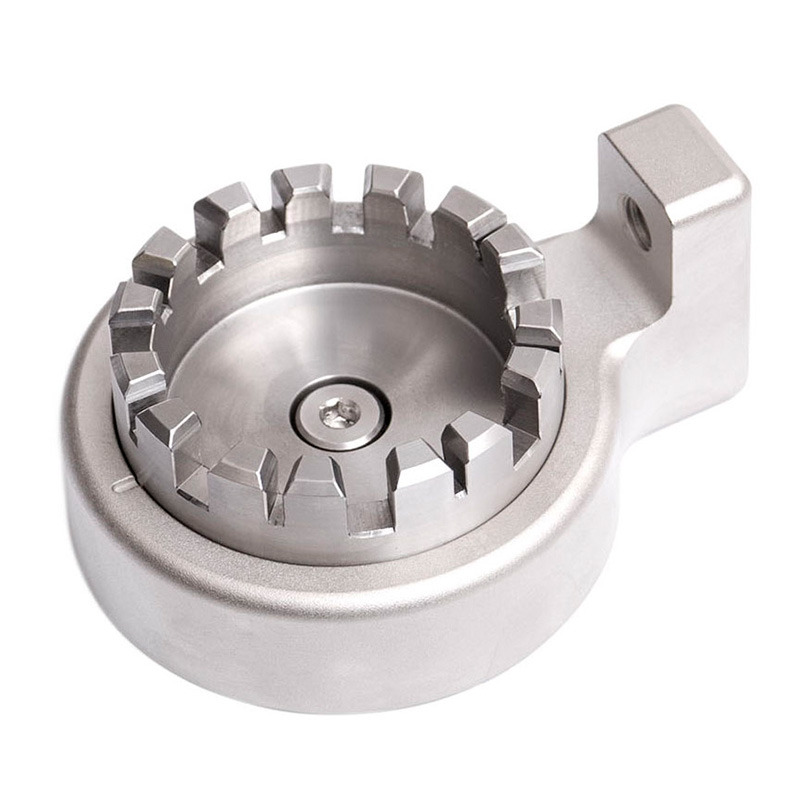

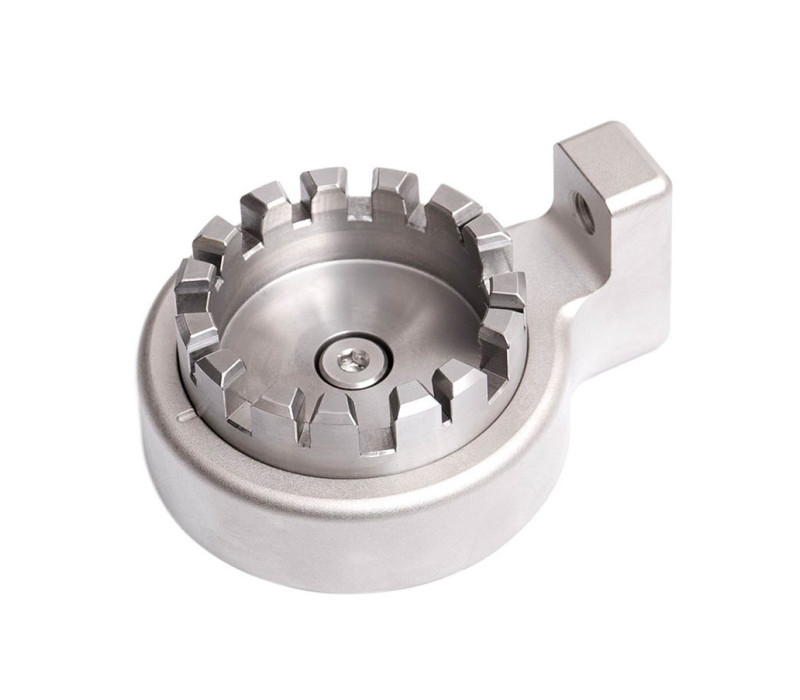

La rueda de torreta de esta pinza está equipada con 15 ranuras con una apertura de 0,7 a 6,3 mm y tiene una capacidad de hasta 2,5 kN.

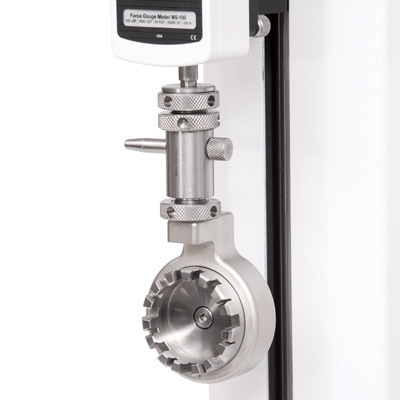

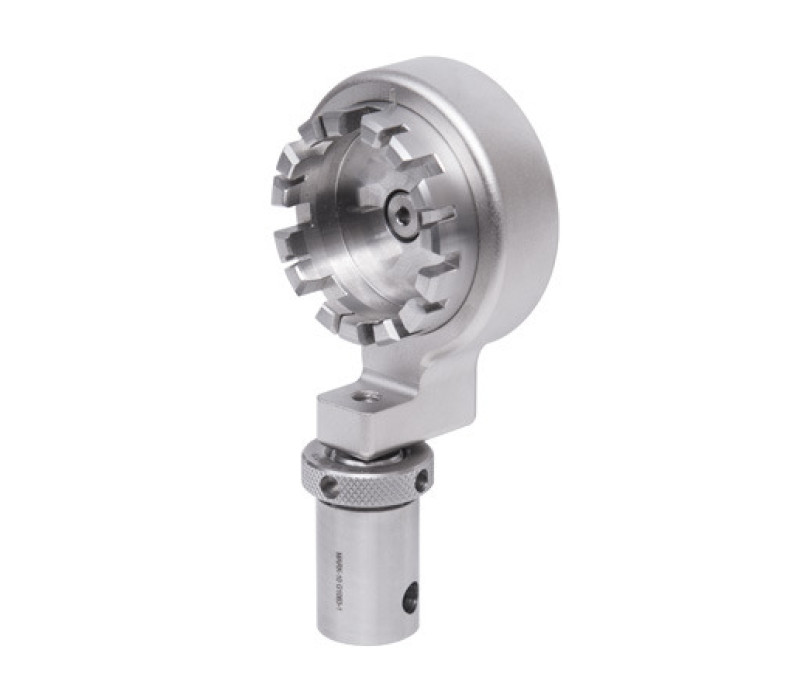

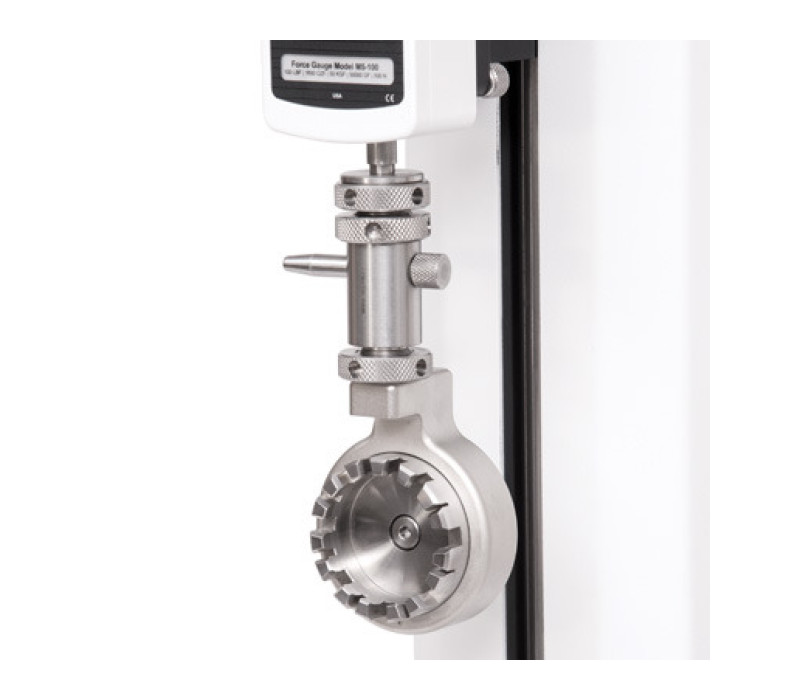

El soporte que sujeta la rueda de torreta se conecta a un dinamómetro o célula de carga en un banco de pruebas con una rosca hembra 5/16-18 UNC.
Se configura simplemente girando la abertura adecuada al tamaño deseado, los imanes integrados sujetarán la rueda en la posición elegida.

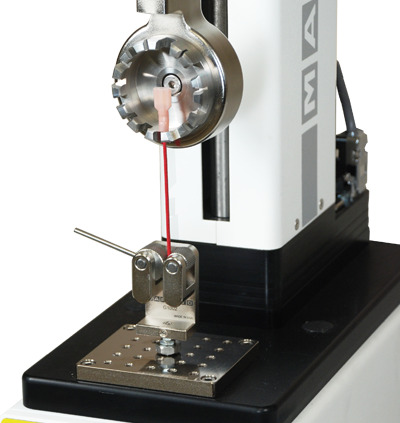

La pinza de tracción de cable G1076 se utiliza a menudo en combinación con la pinza de doble rodillo G1002

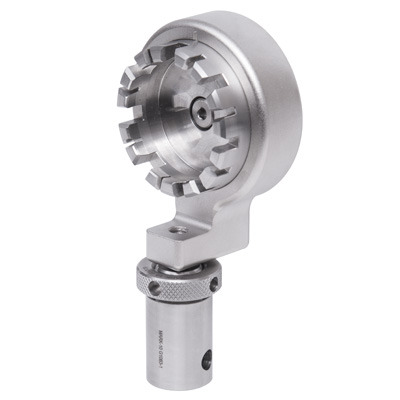

Esta empuñadura viene con un adaptador de rosca 5/16-18M a #10-32F, un espárrago 5/16-18 M/M con contratuercas y un tornillo 10-32 M/M con contratuercas.

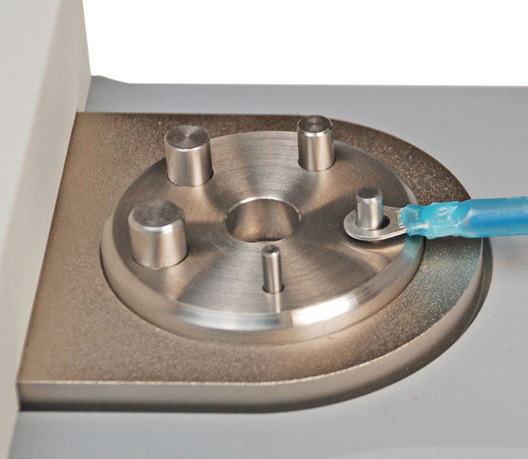

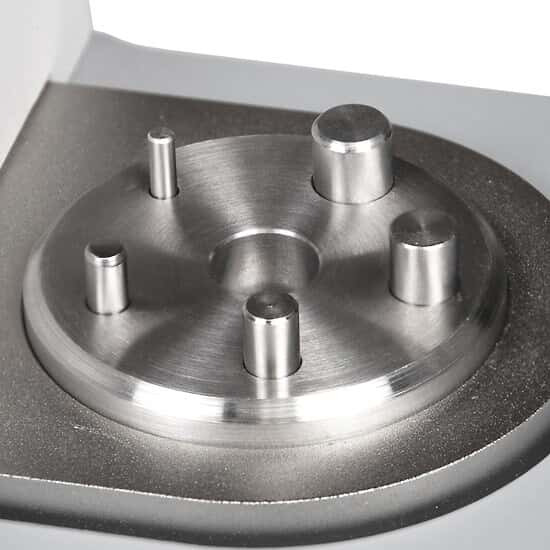

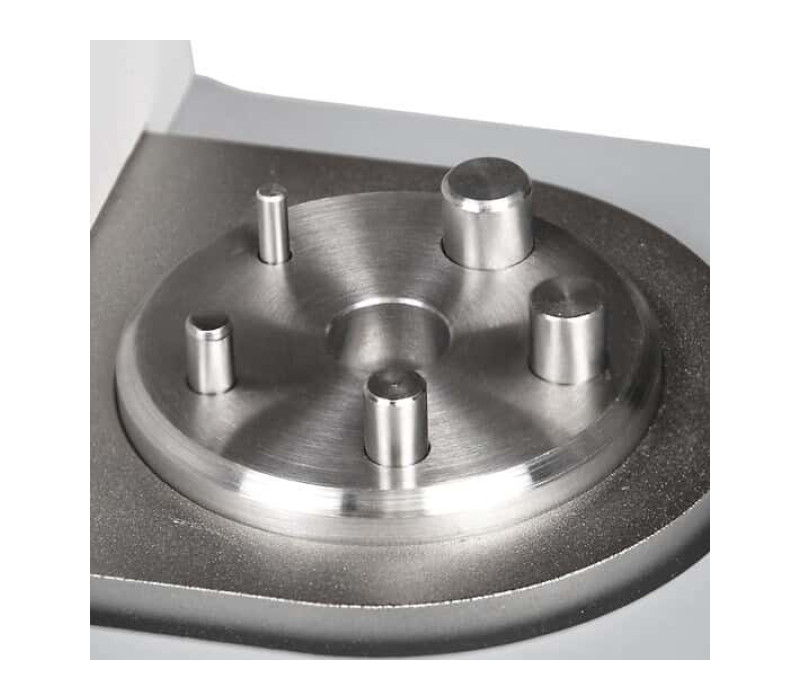

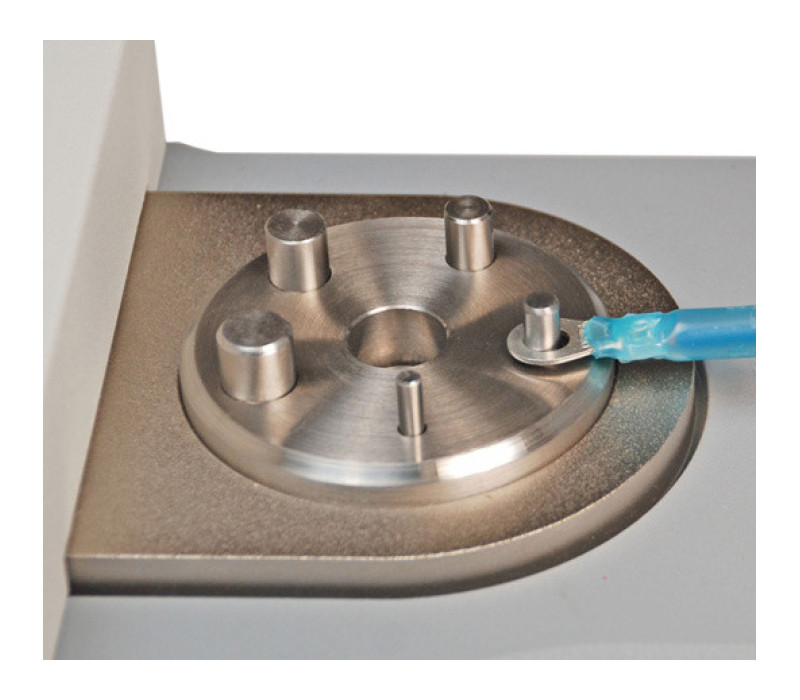

Hay disponible una fijación de terminal anular opcional (WT3002) con múltiples tamaños de clavija de 3,2 a 9,5 mm de diámetro.

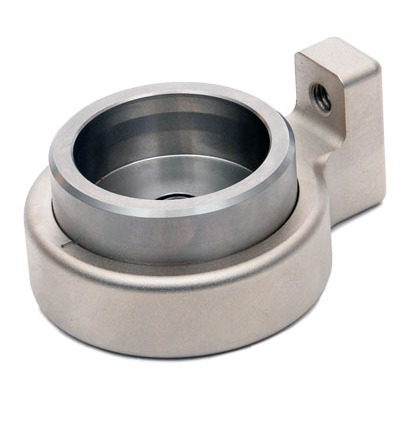

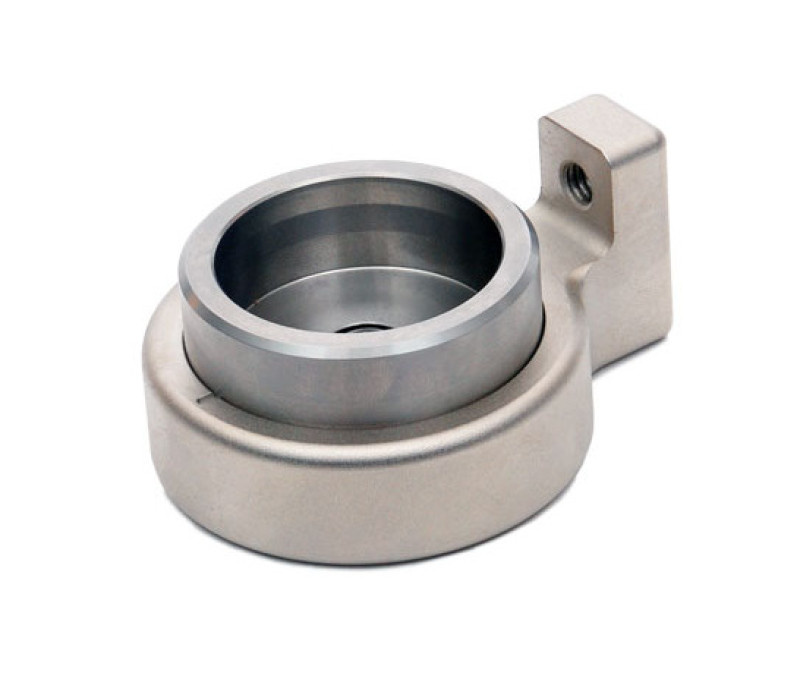

Otra opción es una fijación de terminal mecanizable en blanco (WT3003), que permite crear formas y tamaños de muestra únicos.
Características
- La torreta giratoria con enclavamientos magnéticos se ajusta a la anchura de ranura deseada
- Equipado con ranuras para alambre de 0,7 a 6,3 mm
- Incluye un adaptador de rosca 5/16-18M a #10-32F y un espárrago #10-32 M/M con contratuercas.
- Inserto en blanco disponible para dimensiones de muestra únicas

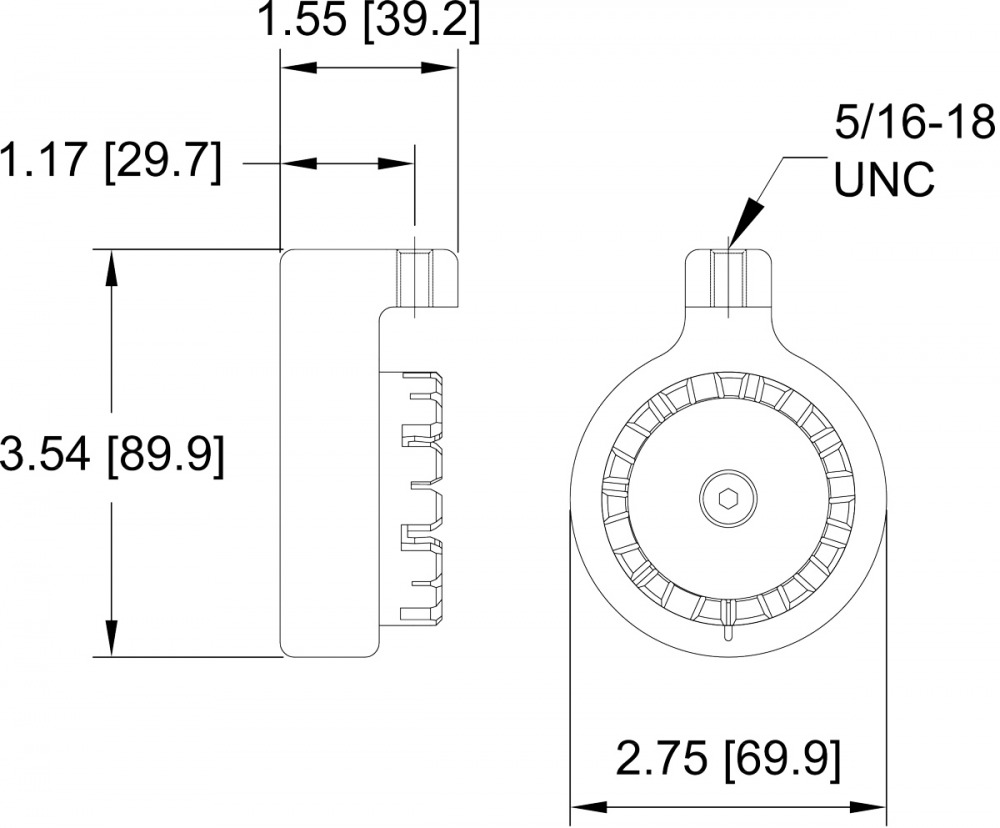

Dimensiones
Todas las medidas están indicadas en pulgadas y las medidas métricas en MM.
Especificaciones
| Capacidad | 2500 N (500 lbF) |
| Peso | 0.45 Kg (1.0 lb) |
| Tamaño de las ranuras: mm (pulgadas) | 0,7 (0.03), 1,0 (0.04), 1.5 (0.06), 2,0 (0.08), 2,3 (0.09), 2,8 (0.11), 3,0 (0.12), 3,5 (0.14), 3,8 (0.15), 4,3 (0.17), 4,5 (0.18), 5,1 (0.20), 5,3 (0.21), 5,8 (0.23), 6,3 (0.25) |
| Gama de diámetros de alambre: | 0 - 6.3 mm (0 - 0.25") |
