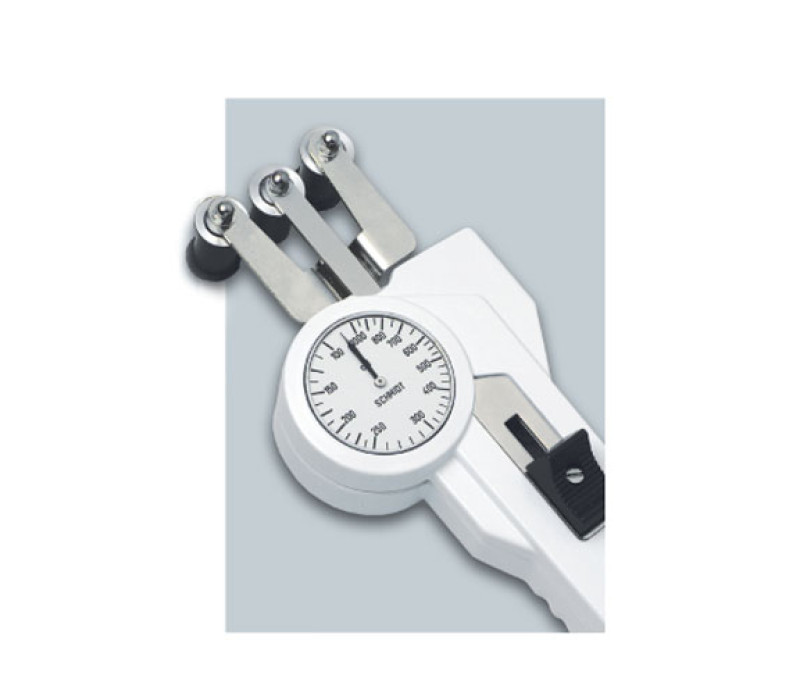

DXT Tensiómetro con rodillos cilíndricos orientados en sentido contrario al operador
Tensiómetro para medir todo tipo de cintas y bandas, como cintas textiles, películas, láminas, haces de fibras, etc.
Nota: Este modelo no incluye compensador de espesor de material ni guía de filamentos.
Características
- Rodillos guía exteriores de doble pestaña con varias anchuras, de 7 mm a 50 mm (rodillos de una sola brida opcionales)
- Los orificios de montaje incorporados permiten una instalación fija para la medición continua de la tensión
- Rodillos de cinta montados sobre rodamientos de bolas
- Escala de 41mm Ø
- Se incluye certificado de conformidad con el pedido 2.1 según la norma DIN EN 10204
- Soporte especial para los dedos situado en la parte trasera reduce el esfuerzo para mover el rodillo exterior
- Todo a la vista del operador: - los rodillos guía - el material medido - la lectura
- Cada instrumento se calibra individualmente para obtener la máxima precisión
- Resistente carcasa de aluminio
- Disponible opcionalmente: Certificado de inspección 3.1 según la norma DIN EN 10204 con informe de calibrado
La entrega incluye:
Tensiómetro con maletín de transporte, instrucciones de uso
| Modelo | Rangos | Anchura del cabezal de medición** mm | Anchura de los rodillos mm | ||
| DXT-50 | 10-50 cN | 57 | 7 | ||
| DXT-120 | 20-120 cN | 57 | 7,10,15,20,30 | ||
| DXT-200 | 20-200 cN | 57 | 7,10,15,20,30 | ||
| DXT-400 | 20-400 cN | 57 | 7,10,15,20,30 | ||
| DXT-1000 | 100-1000 cN | 57 | 7,10,15,20,30,36,41,50 | ||
| DXT-2000 | 200-2000 cN | 117 | 7,10,15,20,30,36,41,50 | ||
| DXT-5000 | 400-5000 cN | 117 | 7,10,15,20,30,36,41,50 | ||
| DXT-10K | 2.5-10 daN | 117 | 7,10,15,20,30 | ||
| DXT-10K-L | 5-20 daN | 117 | 7,10,15,20 | ||
| Otros rangos de tensión, anchuras de cabezal de medición y calibrados de recorrido del material disponibles bajo pedido. Otras unidades de medida disponibles, como g o kg. * Material de calibración SCHMIDT cinta textil o film, dependiendo del rango de tensión y del ancho del rodillo. ** Distancia exterior entre rodillos guía exteriores Se recomienda un calibrado especial utilizando muestras suministradas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello debe suministrarse una muestra de material de unos 5 m. | |||||
| Code A: Amortiguación de aire | Code L: Palanca especial | Code M: Puntero de memoria |
|---|---|---|
Este amortiguador de aire mecánico ajustable se recomienda para aplicaciones en las que se producen grandes fluctuaciones de la tensión medida, como en máquinas bobinadoras y bobinadoras. | Facilita la adquisición del material en funcionamiento al medir altas tensiones. | Conserva el valor medido más alto (PEAK). |
 |  |  |
Especificaciones
| Calibrado: | Según el procedimiento de fábrica SCHMIDT |
| Precisión: | ±1% del fondo de escala o ±1 graduación de la escala |
| Diámetro de la escala: | 41 mm |
| Rango de temperatura: | 10-45ºC |
| Temperatura ambiental: | 85% RH, máx. |
| Material de la carcasa: | Aluminio fundido |
| Dimensiones de la carcasa: | 188 x 85 x 45 mm |
| Peso neto (bruto) | aprox. 520 g (1300 g) |
