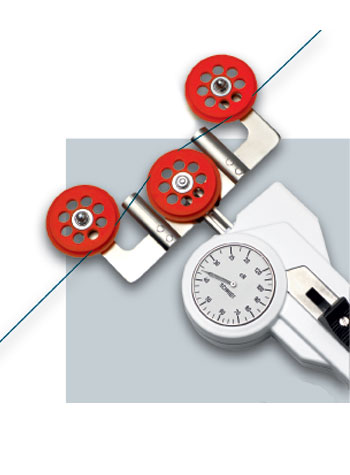

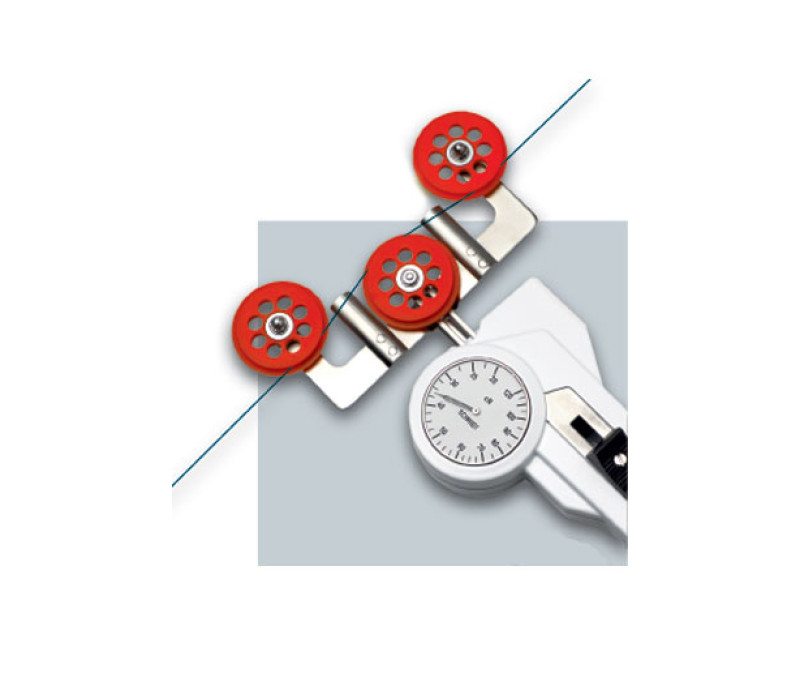

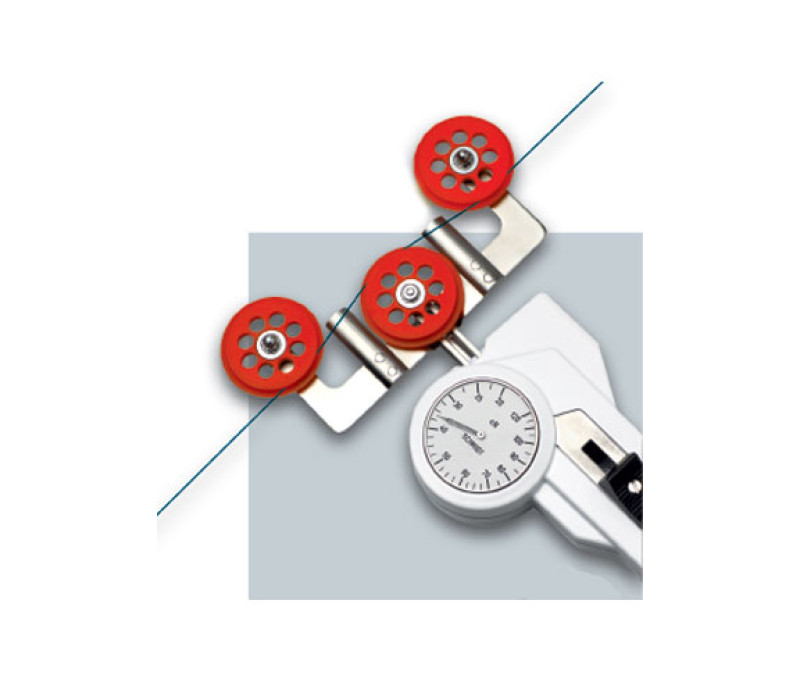

DXF Tensiómetro con rodillos grandes para minimizar la desviación del material
El modelo especial cuenta con rodillos grandes para minimizar la flexión de materiales como fibras ópticas, de carbono y técnicas.
Los filamentos frágiles como la fibra óptica y otras fibras técnicas pueden requerir diámetros de rodillo grandes y una amplia separación entre rodillos.
Nota: Este modelo no incluye compensador de espesor de material.
Características

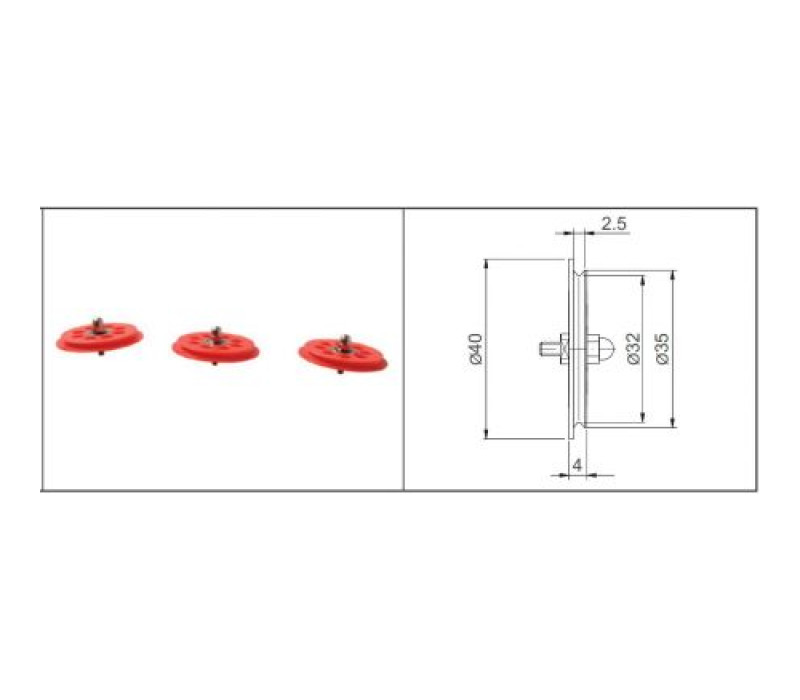

- Rodillos guía grandes con ranura en V de 32 mm de diámetro, montados sobre rodamientos de bolas
- La guía del filamento y el mecanismo de desplazamiento de los rodillos garantizan una fácil adquisición del material en movimiento
- Rodillos guía acanalados en V, montados sobre cojinetes de bolas
- Escala de 41 mm Ø
- El amplio radio de curvatura garantiza una manipulación delicada del material medido
- Todo a la vista del operador:
- los rodillos guía
- el material medido
- las lecturas - Cada instrumento se calibra individualmente para obtener la máxima precisión
- Carcasa de aluminio resistente
- Se incluye certificado de conformidad 2.1 según la norma DIN EN 10204

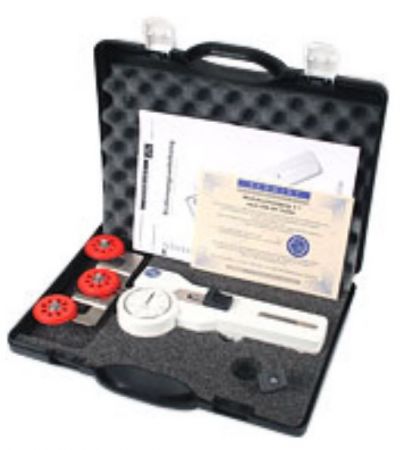

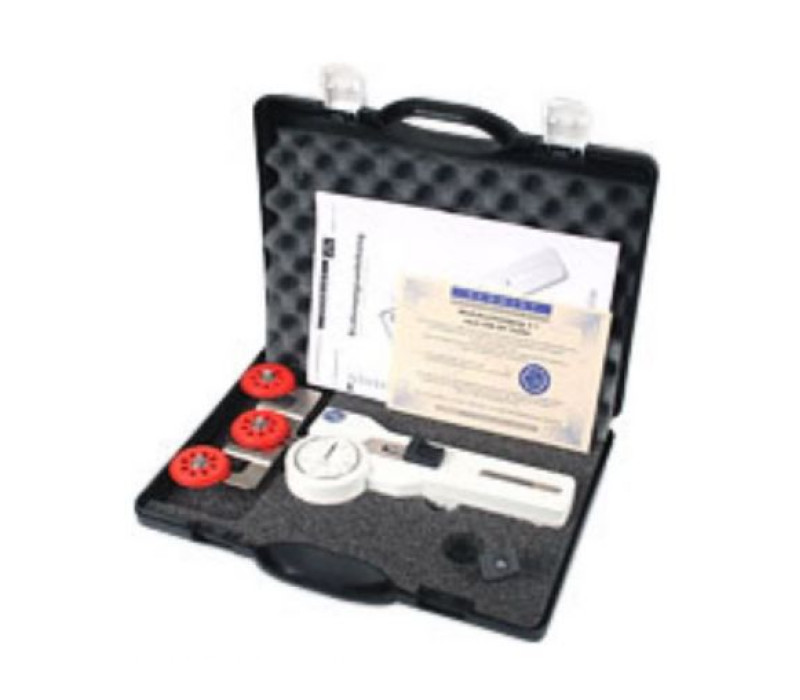

La entrega incluye:
Tensiómetro con maletín de transporte y manual de instrucciones
| modelo | Rangos | ||||
| DXF-120 | 20-120 cN. | ||||
| DXF-200 | 20-200 cN. | ||||
| DXF-400 | 20-400 cN. | ||||
| DXF-1000 | 50-1000 cN. | ||||
| Otros rangos de tensión disponibles bajo pedido. Otras unidades de medida disponibles, como g. * Distancia exterior entre rodillos guía exteriores ** Adecuado para el 95% de las aplicaciones - PA = Monofilamento de Poliamida Se recomienda un calibrado especial utilizando muestras facilitadas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello debe facilitarse una muestra de material de unos 5 m. | |||||
| Code A: Amortiguación de aire | Code M: Puntero de memoria |
|---|---|
Este amortiguador de aire mecánico ajustable se recomienda para aplicaciones en las que se producen grandes fluctuaciones de la tensión medida, como en máquinas bobinadoras y bobinadoras. | Conserva el valor medido más alto (PEAK). |
 |  |
Especificaciones
| Calibrado: | De conformidad con el procedimiento de fábrica SCHMIDT |
| Precisión: | ±1% escala completa o ±1 graduación en escala |
| Diámetro de la escala: | 41 mm |
| Rango de temperatura: | 10-45ºC |
| Humedad atmosférica: | 85% RH, máx. |
| Material de la carcasa: | Aluminio fundido |
| Dimensiones de la carcasa: | 188 x 85 x 45 mm |
| Peso neto (bruto) | aprox. 500 g (1000 g) |
| Velocidad en línea: | 4000 m/min |
