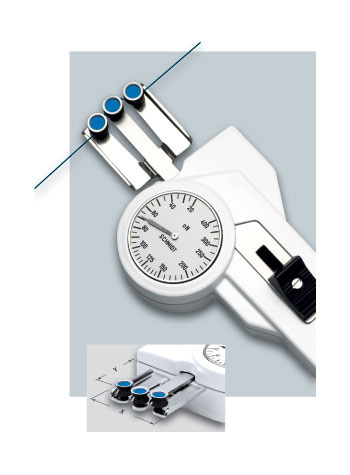

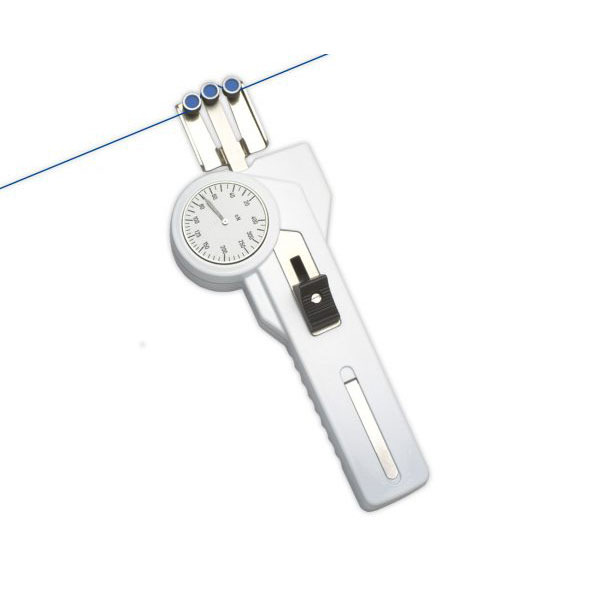

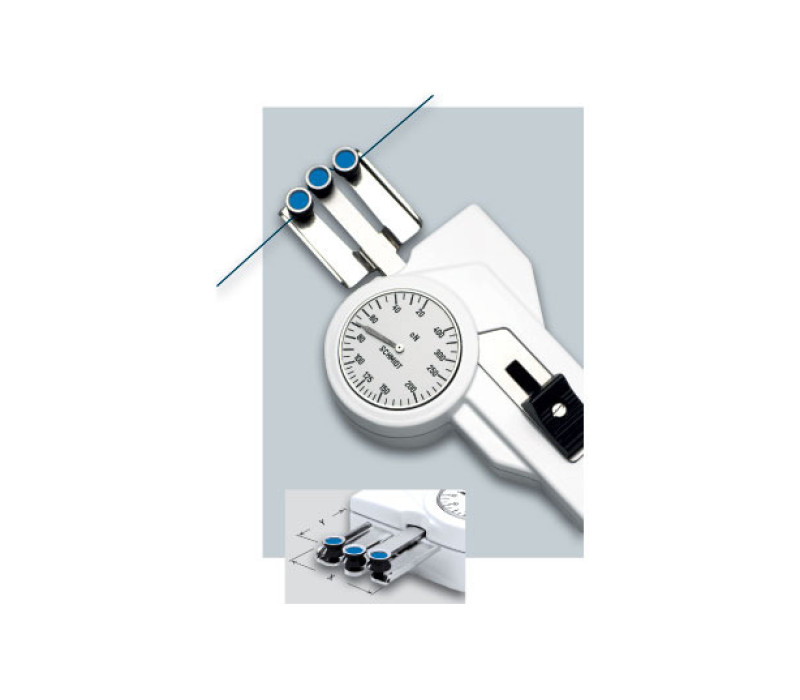

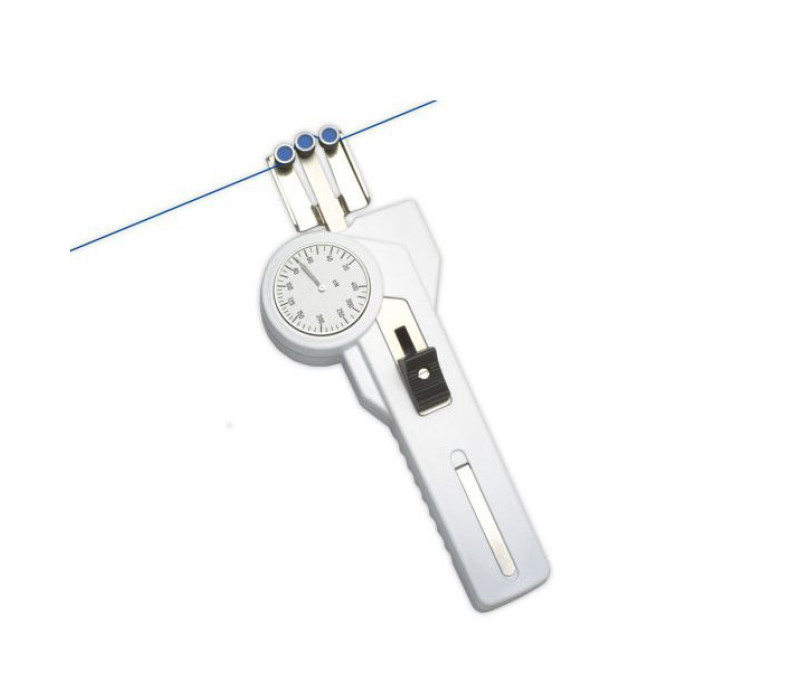

DXE Tensiómetro especial para espacios de acceso limitado
Los modelos especiales cuentan con pequeños cabezales de medición, donde el espacio de acceso es limitado o donde los filamentos discurren muy juntos.
Estos tensiómetros se recomiendan cuando no se puede utilizar el modelo estándar DX2.
Nota: Este modelo no incluye compensador de espesor de material.
Características
- Los bordes exteriores torneados de los dedos guían el filamento en movimiento hacia las ranuras de los rodillos
- Soporte especial para los dedos situado en la parte trasera reduce el esfuerzo para mover el rodillo exterior
- Todo a la vista del operador:
- los rodillos guía
- el material medido
- las lecturas - 41 mm Ø de escala
- Disponible opcionalmente: Certificado de inspección 3.1 según la norma DIN EN 10204 con informe de calibración
- Rodillos guía pequeños con ranura en V, montados sobre rodamientos de bolas
- Los orificios de montaje incorporados permiten una instalación fija para la medición continua de la tensión
- Cada instrumento se calibra individualmente para obtener la máxima precisión
- Carcasa de aluminio resistente
- Se incluye certificado de conformidad con el pedido 2.1 según la norma DIN EN 10204
La entrega incluye:
Tensiómetro con maletín de transporte, instrucciones de uso.

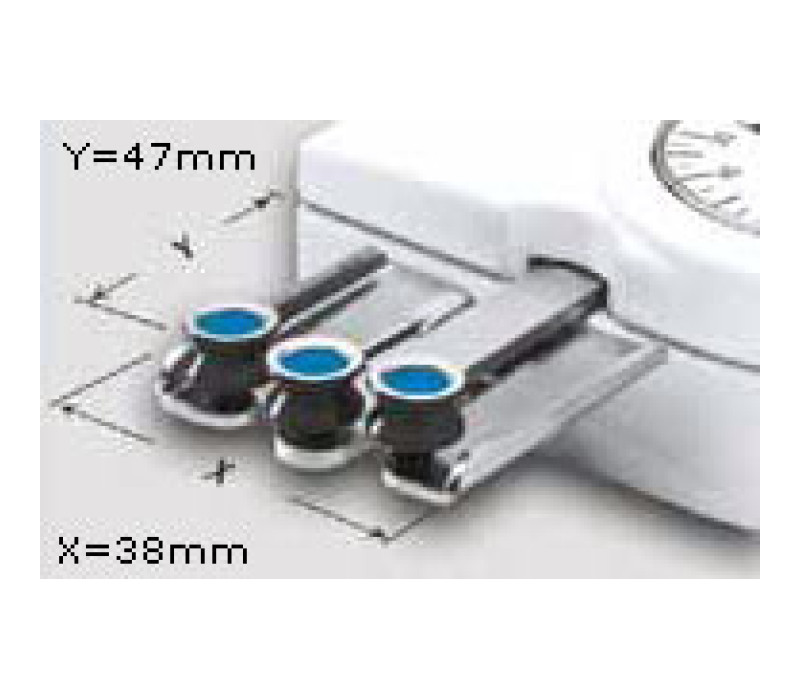

| modelo | rangos | Anchura del cabezal X* aprox. mm | Cabezal de medición Longitud Y aprox. mm | Material de calibrado SCHMIDT** | |
| DXE-50 | 10-50 | 38 | 47 | PA: 0.12 mm Ø | |
| DXE-120 | 20-120 | 38 | 47 | PA: 0.12 mm Ø | |
| DXE-200 | 20-200 | 38 | 47 | PA: 0.12 mm Ø | |
| DXE-400 | 20-400 | 38 | 47 | PA: 0.20 mm Ø | |
| DXE-1000 | 50-1000 | 38 | 47 | PA: 0.30 mm Ø | |
| DXE-2000 | 200-2000 | 38 | 47 | PA: 0.50 mm Ø | |
| Otros rangos de tensión disponibles bajo pedido. Otras unidades de medida disponibles, como g. * Anchura del conjunto del soporte ** Adecuado para el 95% de las aplicaciones - PA = Monofilamento de Poliamida Se recomienda un calibrado especial utilizando muestras suministradas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello debe suministrarse una muestra de material de unos 5 m. | |||||
Especificaciones
| Calibrado: | Según procedimiento de fábrica SCHMIDT |
| Precisión: | ±1% escala completa o ±1 graduación en escala |
| Diámetro de escala: | 41 mm |
| Rango de temperatura: | 10-45ºC |
| Humedad atmosférica: | 85% RH, máx. |
| Material de la carcasa: | Aluminio fundido |
| Dimensiones de la carcasa: | 188 x 85 x 45 mm |
| Peso neto (bruto): | aprox. 470 g (1000 g) |
