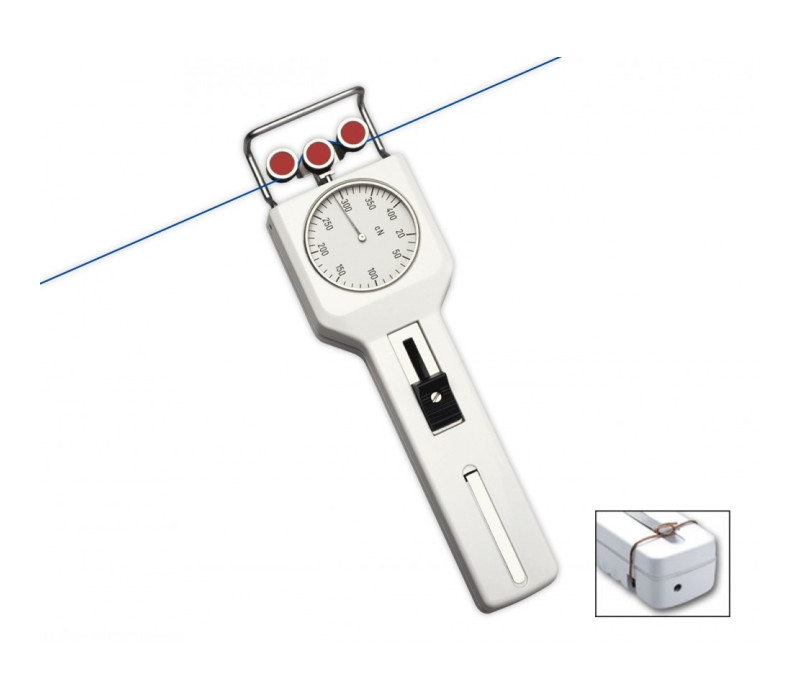

DN1 Tensiómetro duradero para altas tensiones
Tensiómetros duraderos para una amplia gama de aplicaciones en las industrias textil, de fibras y del alambre.

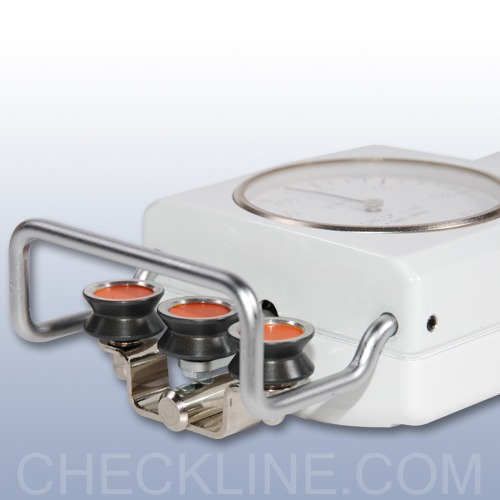

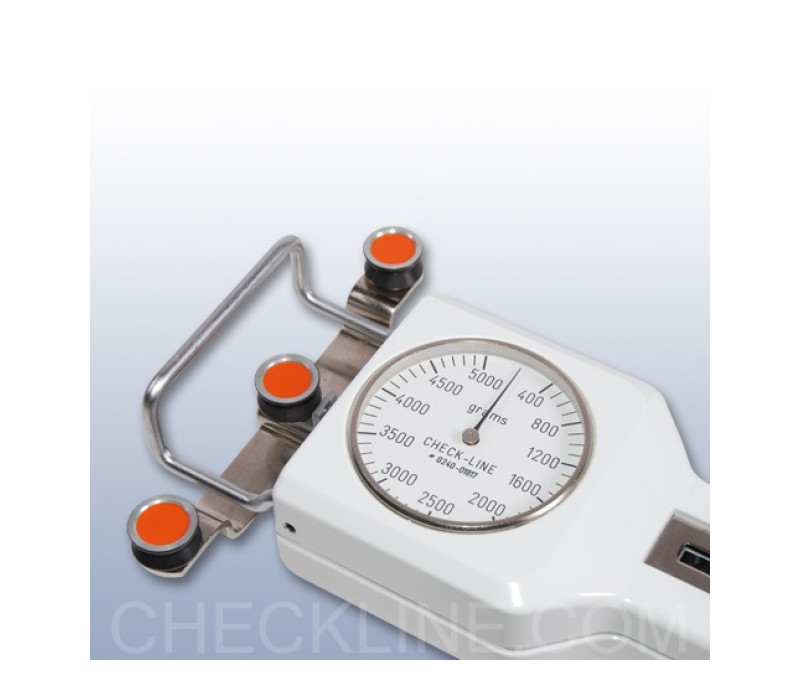

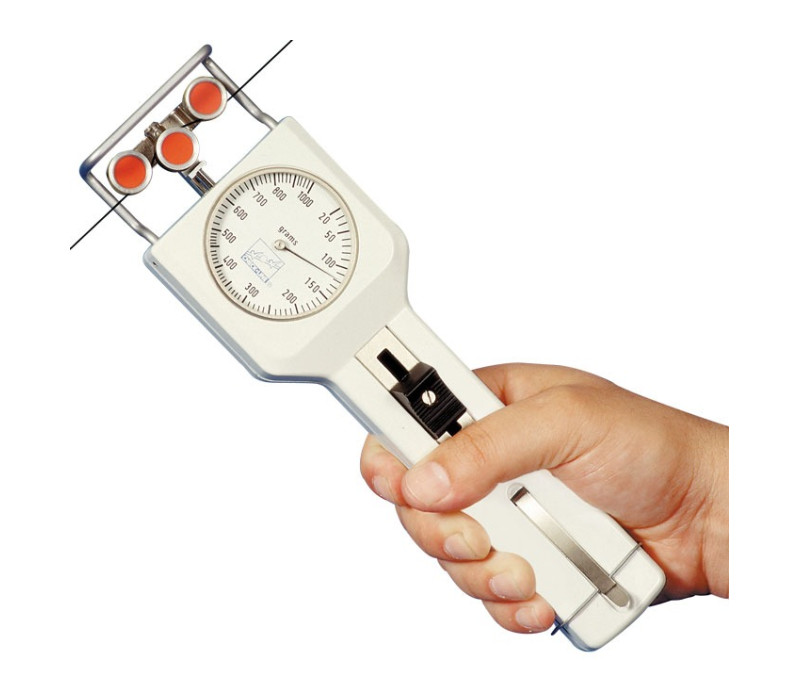

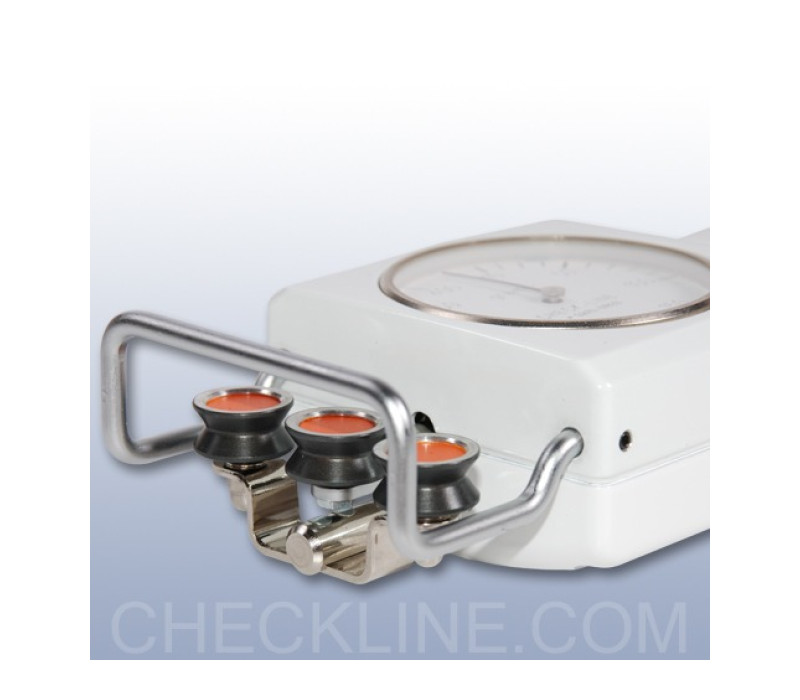

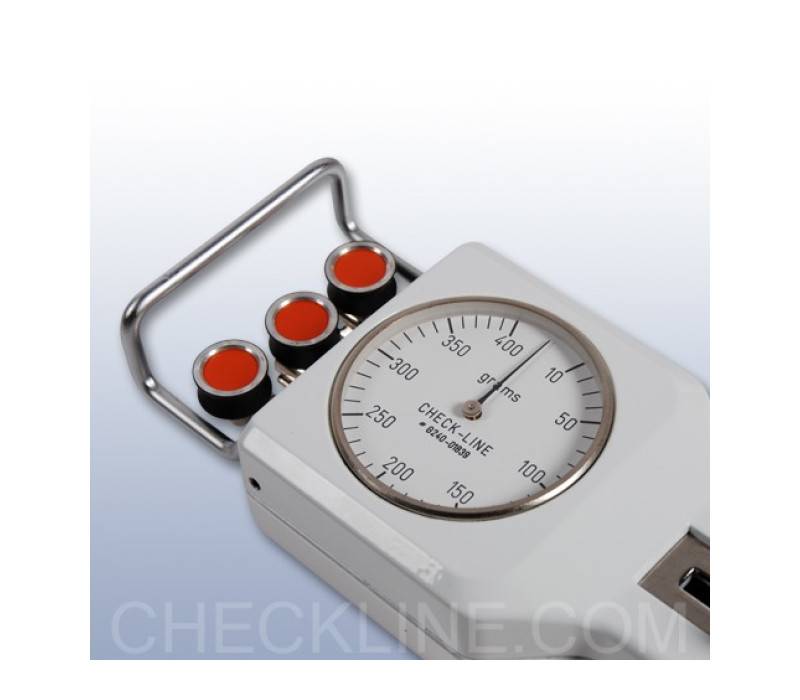

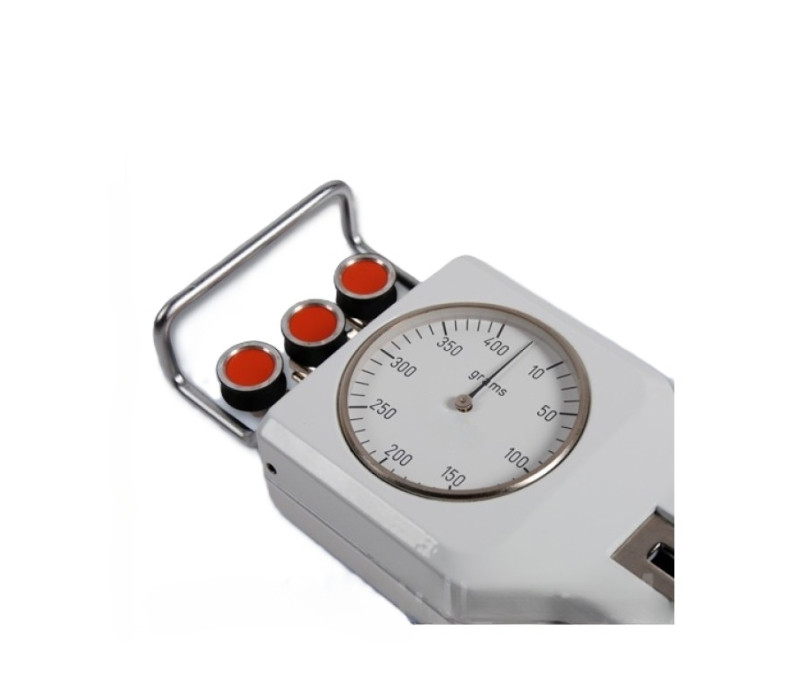

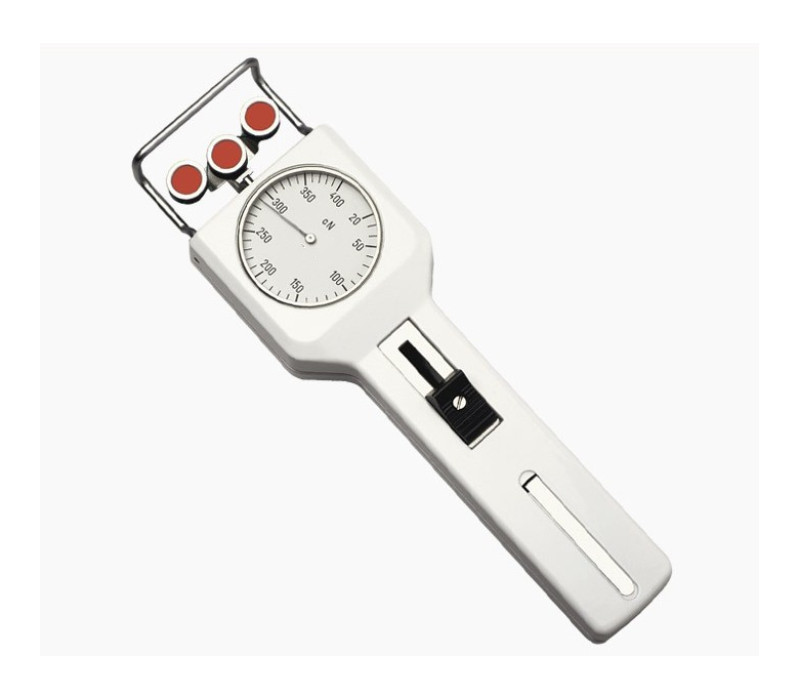

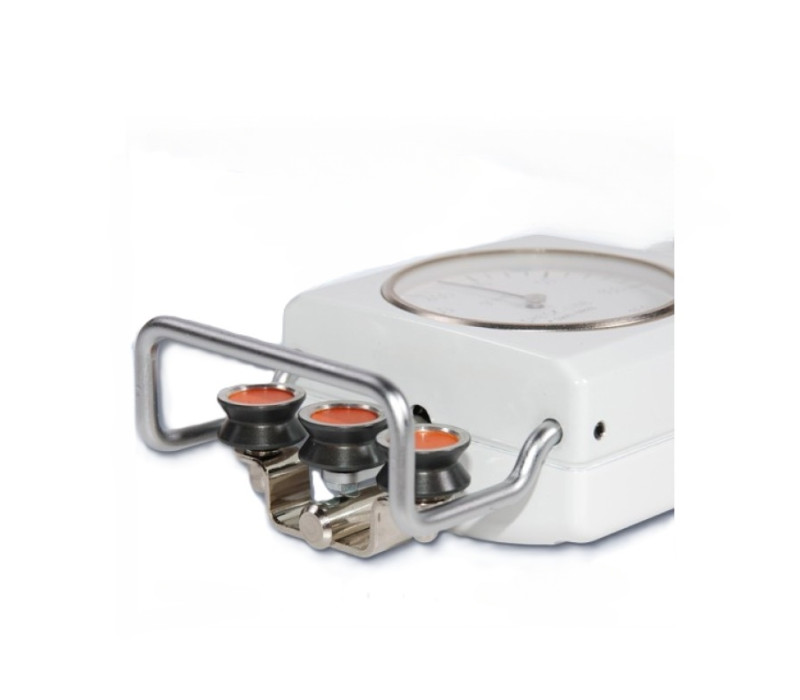

El tensiómetro analógico DN1 muestra rápidamente las tensiones cambiantes y fluctuantes, lo que permite un ajuste óptimo del proceso. El compensador de espesor de material incorporado compensa los diferentes diámetros de material para un rango determinado (sólo DN1-1000 y rangos superiores). La escala (54 mm Ø) es fácil de leer, la escala linealizada proporciona una lectura clara. La guía del filamento y el mecanismo de desplazamiento del rodillo garantizan una fácil adquisición del material en marcha.
Características
El kit se distribuye:

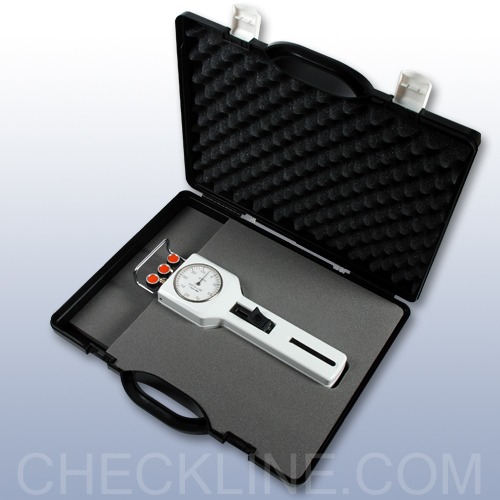

Tensiómetro con maletín de transporte, manual de instrucciones
Nota: Los modelos DN1-30K y DN1-50K se suministran por defecto con el rodillo R12013
| modelo | Rangos | Ancho del cabezal de medición* mm | Material de calibración SCHMIDT** | ||
| DN1-120 | 20-120 | 65 | PA: 0.12 mm Ø | ||
| DN1-200 | 20-200 | 65 | PA: 0.12 mm Ø | ||
| DN1-400 | 20-400 | 65 | PA: 0.20 mm Ø | ||
| DN1-1000 | 50-1000 | 65 | PA: 0.30 mm Ø | ||
| DN1-2000 | 200-2000 | 116 | PA: 0.50 mm Ø | ||
| DN1-3500 | 400-3500 | 116 | PA: 0.80 mm Ø | ||
| DN1-5000 | 400-5000 | 116 | PA: 0.80 mm Ø | ||
| DN1-8000 | 500-8000 | 116 | PA: 1.00 mm Ø | ||
| DN1-10K | 2-10 daN | 116 | PA: 1.00 mm Ø | ||
| DN1-20K-L | 5-20 daN | 216 | PA: 1.50 mm Ø | ||
| DN1-30K-L | 5-30 daN | 265 | PA: 1.50 mm Ø | ||
| DN1-50K-L | 5-50 daN | 265 | Cuerda de acero: 1,50 mm Ø (7x7x0,20) | ||
| Otros rangos de tensión y anchuras de cabezal de medición disponibles bajo pedido. Otras unidades de medida disponibles: g o kg. * Según el modelo, anchura de la guía de filamento o distancia exterior entre los rodillos guía exteriores. ** Adecuado para el 95% de las aplicaciones - PA = Monofilamento de poliamida ***MTC = Compensador de espesor de material Se recomienda un calibrado especial utilizando muestras proporcionadas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para este propósito debe facilitarse una muestra de material de unos 5 m. | |||||
| Code A: Amortiguación de aire | Code L: Palanca especial |
|---|---|
Este amortiguador de aire mecánico ajustable se recomienda para aplicaciones en las que se producen grandes fluctuaciones de la tensión medida, como en máquinas bobinadoras y bobinadoras. | Facilita la adquisición del material en funcionamiento al medir altas tensiones. |
 |  |

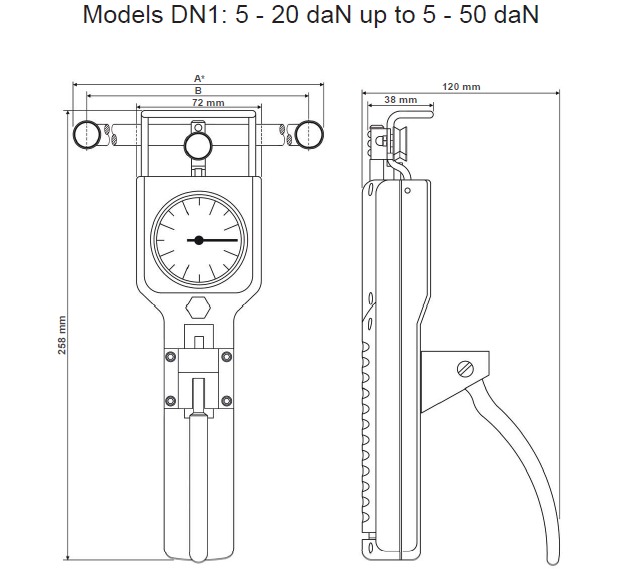

Dimensiones
Especificaciones
| Calibrado: | De acuerdo con el procedimiento de fábrica SCHMIDT |
| Precisión: | ±1% escala completa (FS) o ±1 graduación en escala |
| Diámetro de la escala: | 54 mm |
| Rango de temperatura: | 10-45ºC |
| Humedad atmosférica | 85% RH, máx. |
| Material de la carcasa: | Aluminio fundido |
| Dimensiones de la carcasa: | 220 x 74 x 42 mm |
| Peso neto (bruto) | hasta DN1-10K aprox. 700 g (1200 g) DN1-20K-L y gamas superiores (aprox.) 900 g (2200 g) |
